Extracted text from yorkville yss 2 owners manual (Ocr-read)

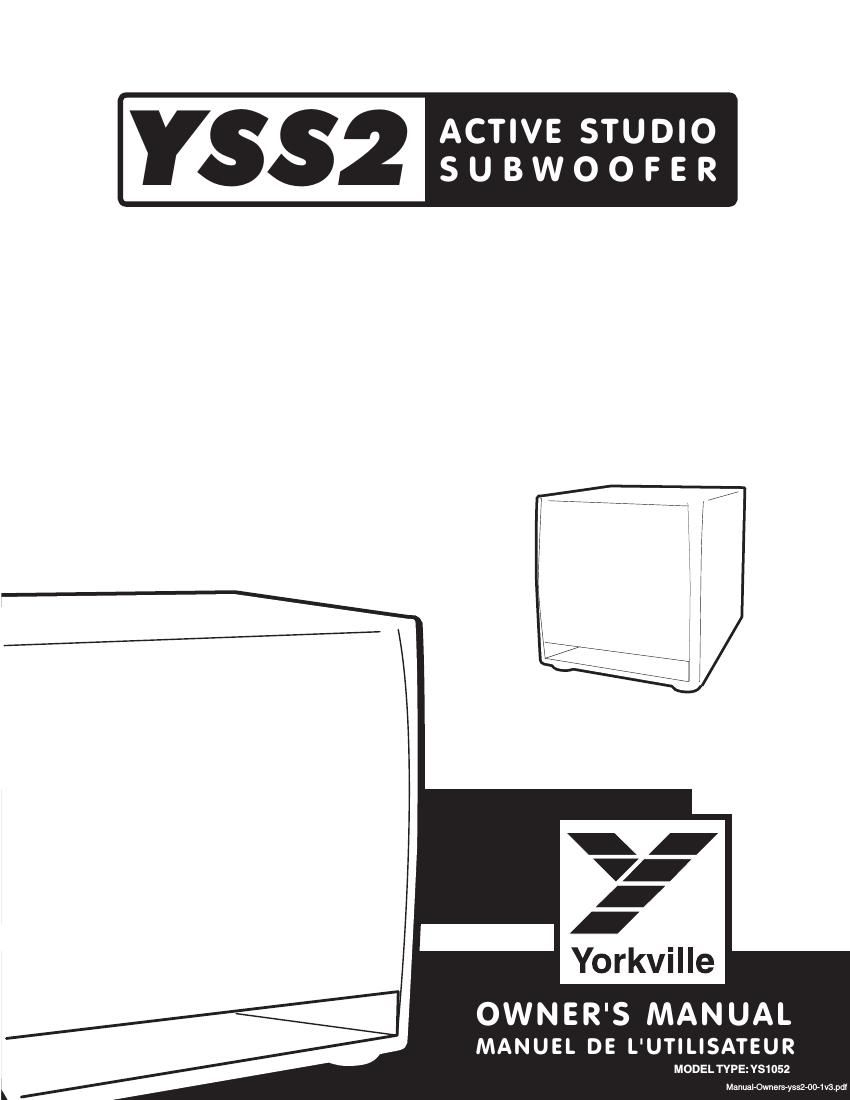

Page 1
Y SS 2 The e xclamation point within an equilatereal triangle is intended to ale r t the user to the presence of impor tant operating and maintenance (ser vicing) instr uctions in the literature accompan ying the applianc e. Le point de xclamation à lintér ieur dun tr iangle équilatéral est prévu pour aler ter lutilisateur de la présence dinstr uctions impor tantes dans la littérature accompag - nant lappareil en ce qui concer ne lopération et la maintenance de cet appareil . This lightning flash with arro whead symbol, within an equilateral tr iangl e, is intended to aler t the user to the presence of uninsulated dangerous v oltage within the product s enclosure that ma y be of sufficient magnitude to constitute a r isk of electr ic sho ck to person s. Ce symbole déclair avec tête de flèche dans un tr iangle équilatéral est prévu pour aler ter lutilisateur de la présence dun « v oltage dangereux » non-isolé à pro ximité de lenceinte du produit qui pourrait être dampleur suffisante pour présente\ r un r isque de choque électr ique. IMPOR TANT SAFETY INSTR UCTIONS safety-4v5.eps - Apr il 3/2007 CA UTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NO T REMO VE CO VER (OR BA CK). NO USER SER VICEABLE PARTS INSIDE. REFER SER VICING TO QU ALIFIED SER VICE PERSONNEL . FOLL OW ALL INSTR UCTIONS SUIVEZ TOUTES LES INSTR UCTIONS Instructions per taining to a risk of fire, electric sho ck , or injury to a per son Read Instructions: The Owner s Manual should be read and understood bef ore operation of y our unit. Please , sa ve these instr uc- tions f or future ref erence and heed all wa rnings . Clean only with dr y cloth . Pa ck aging: Keep the bo x and pac kaging mater ials , in case the unit needs to be retur ned f or ser vice . Warning: To reduce the r isk or fire or electr ic shoc k, do not e xpose this apparatus to rain or moistur e. Do not use this apparatus near w ater! Warning : When using electr ic product s, basic precautions should alw ays be f ollo wed, including the f ollo wing: Po wer Sour ces Your unit should be connected to a po wer source only of the v oltage specified in the owners manual or as ma rked on the unit . This unit has a pola rized plug . Do not use with an e xtension cord or receptacle unless the plug can be fully inser ted. Precau- tions should be tak en so that the grounding scheme on the unit is not def eated. Haza rds Do not place this product on an unstab le car t, stand, tr ipod, bra cket or ta ble. The product ma y fall, causing ser ious personal inju ry and ser ious damage to the product . Use only with car t, stand, tr ipod, brac ket, or tab le recommended by the manuf acturer or sold with the product . Follow the manuf acturer s instr uctions when installing the product and use mounting accessor ies recommended by the manuf acturer . The apparatus should not be e xposed to dr ipping or splashing w ater ; no objects filled with liquids should be placed on the apparatus . Terminals ma rked with the lightning bolt are hazardous li ve; the e xter nal wir ing connected to these ter minals require installation by an instr ucted person or the use of ready made leads or cord s. Ensure that proper v entilation is pro vided around the applianc e. Do not install near any heat sources such as radiator s, heat register s, stoves, or other apparatus (including amplifiers) that produce heat . No nak ed flame source s, such as lighted candle s, should be placed on the apparatus . Po wer Co rd Do not def eat the saf ety pur pose of the pola rized or grounding-type plug . A pola rized plug has two b lades with one wider than the othe r. A grounding type plug has two b lades and a third grounding prong . The wide b lade or the third prong are pro vided f or y our sa fety. If the provided plug does not fit into y our outlet, consult an electr ician f or replacement of the obsolete outlet . The AC supply cord should be routed so that it is unlik ely that it will be damaged . If the AC supply cord is damaged DO NO T OPER ATE THE UNIT . Unplug this apparatus dur ing lightning stor ms or when unused f or long per iods of tim e. ServiceThe unit should be ser viced only by qualified ser vice personnel . AVIS : AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, NENLEVEZ P AS LE COUVE RT (OU LE PANNEA U ARRIERE) NE CONTIENT A UCUNE PIECE REP ARABLE P AR L UTILISA TEUR. CONSUL TEZ UN TECHNICIEN QU ALIFIE POUR L ENTRETIENT Instructions relatives au risque de feu, choc électrique, ou blessures aux per sonnes Veuillez Lire le Manuel: Il contient des inf ormations qui de vraient êtres compr ises avant lopération de v otre appareil. Conse rvez. Gardez S.V.P. ces instr uctions pour consultations ultér ieures et obser vez tous les avertissement s. Netto yez seulement avec le tissu sec . Emballage: Conse rvez la boite au cas ou lappareil de vait être retour ner pour réparation. Aver tissement : Pour réduire le r isque de f eu ou la décharge électr ique , n'e xposez pas cet appareil à la pluie ou à l'humidité . Nutilisez pas cet appareil près de leau! Attention : Lors de lutilisation de produits électr ique , assurez-v ous dadhérer à des précautions de bases incluant celle qui suiv ent : AlimentationLappareil ne doit être branché quà une source dalime\ ntation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lap\ pareil . Cet appareil est équipé dune pr ise dalimentation polar isée . Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possib le dinsérer complètement les trois lame s. Des précautions doiv ent êtres pr ises afin de viter que le système de mise à la terre de lappareil ne soit désengagé . RisqueNe pas placer cet appareil sur un char iot, un suppor t, un trépied ou une tab le instab les. Lappareil pourrait tomber et b lesser quelquun ou subir des dommages impor tant s. Utiliser seulement un char iot, un suppor t, un trépied ou une tab le recommandés par le fabricant ou v endus avec le produit. Suivre les instr uctions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le f abricant. Il con vient de ne pas placer sur lappareil de sources de flammes nues , telles que des bougies allumée s. Lappeil ne doit pas être e xposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des v ases ne doit être placé sur lappareil . Assurez que lappareil est f ourni de la propre v entilation . Ne procédez pas à linstallation près de source de chaleur tels que radiateur s, registre de chaleu r, fours ou autres appareils (incluant les amplificateurs) qui produisent de la\ chaleu r. Les dispositifs marqués dune symbole déclair sont des par ties dangereuses au toucher et que les câb lages e xtér ieurs connectés à ces dispositifs de connection extérieure doiv ent être eff ectivés par un opérateur formé ou en utilisant des cordons déjà préparé s. Cor don dAlimentation Ne pas enl ever le dispositif de sécur ité sur la pr ise polar isée ou la pr ise avec tige de mise à la masse du cordon dalimentation . Une pr ise polar isée dispose de deux lames dont une plus large que lautr e. Une pr ise avec tige de mise à la masse dispose de deux lames en plus dune troisième tige qui connecte à\ la mass e. La lame plus large ou la tige de mise à la masse est prévu pour v otre sécur ité. La pr ise murale est désuète si elle nest pas conçue pour accepter ce\ type de pr ise avec dispositif de sécur ité. Dans ce ca s, contactez un électr icien pour f aire remplacer la prise murale . Évitez dendommager le cordon dalimentation . NUTILISEZ P AS LAPP AREIL si le cordon dalimentation est endommagé . Débranchez cet appareil durant les orages ou si inutilisé pendant de longues pér iode s. ServiceConsultez un technicien qualifié pour lentretien de v otre appareil . S2125A
Page 2
Y SS 2 11 YSS2 Active Studio Subwoofer Connection There are a couple of ways to connect the YSS2 to your audio system. One method uses speaker cables, the other method uses shielded cables with RCA type connectors. Looking at the rear panel of the YSS2, you will see two sets of spring terminals (one labeled Input / From Amplifier, the other labeled Output / To Speaker) and two sets of RCA jacks labeled Input and Output. The configuration of your present system will deter - mine how to connect to the YSS2. Connecting a Dolby Digital or DTS System All Dolby Digital and/or DTS processors have a subwoofer/ LFE output. If you decide to use a subwoofer/LFE output connection (mono) to the YSS2, connect an RCA-plugged patch cable from the subwoofer/LFE output to either the L or R channels of the RCA Input jacks on the YSS2. Getting Connected Connecting to an Amplifier with no Preamp Outputs If no line level preamp outputs are available, speaker cables need to be run from your main power amplifier to the YSS2 using the spring terminals labeled Input / From Amplifier. Run the main Left (L) and Right (R) speaker cables to the YSS2 Left (L) and Right (R) spring termi - nals labeled Input / From Amplifier. Be sure to double-check the polarity (+/-) on the amplifier (or receiver) and make sure it matches the polarity on the YSS2. Also, make sure that the outputs of the main amplifier are true ground; otherwise you would short the output of your main amplifier when connecting to the YSS2. Please call, or email technical support if the outputs on your main amplifier do not have true ground. True Ground: When using a power amplifiers outputs to send signal to the YSS2, the negative (-) lead on the power amplifier must have continuity to the amplifiers AC Ground pin on the power cord. CAUTION: The power amplifier used to send speaker level signal to the YSS2 must NOT be bridged! Rear Panel Descriptions and Functions 1. Power Switch The Power switch has three positions; Off – Auto – On. While the Off and On positions are self-explanatory, the Auto position tells the YSS2 to remain in Standby mode until the unit senses an input signal. Note: If the YSS2 does not receive an input signal for approximately 10-minutes, it will switch to Standby mode until the unit senses an input signal. When the unit is not used, turn the power off. When left unused for a long period of time, the unit should be unplugged from the AC receptacle. Operate from an electrical power source as specified on the unit or in the operating instructions. 2. Phase Switch This switch toggles the phase of the subwoofer with respect to the main speakers. If the subwoof - er is out of phase with the main speakers, bass response is at a reduced performance level and may sound weak. When all speakers are in phase, full-frequency response is at an optimal level.
