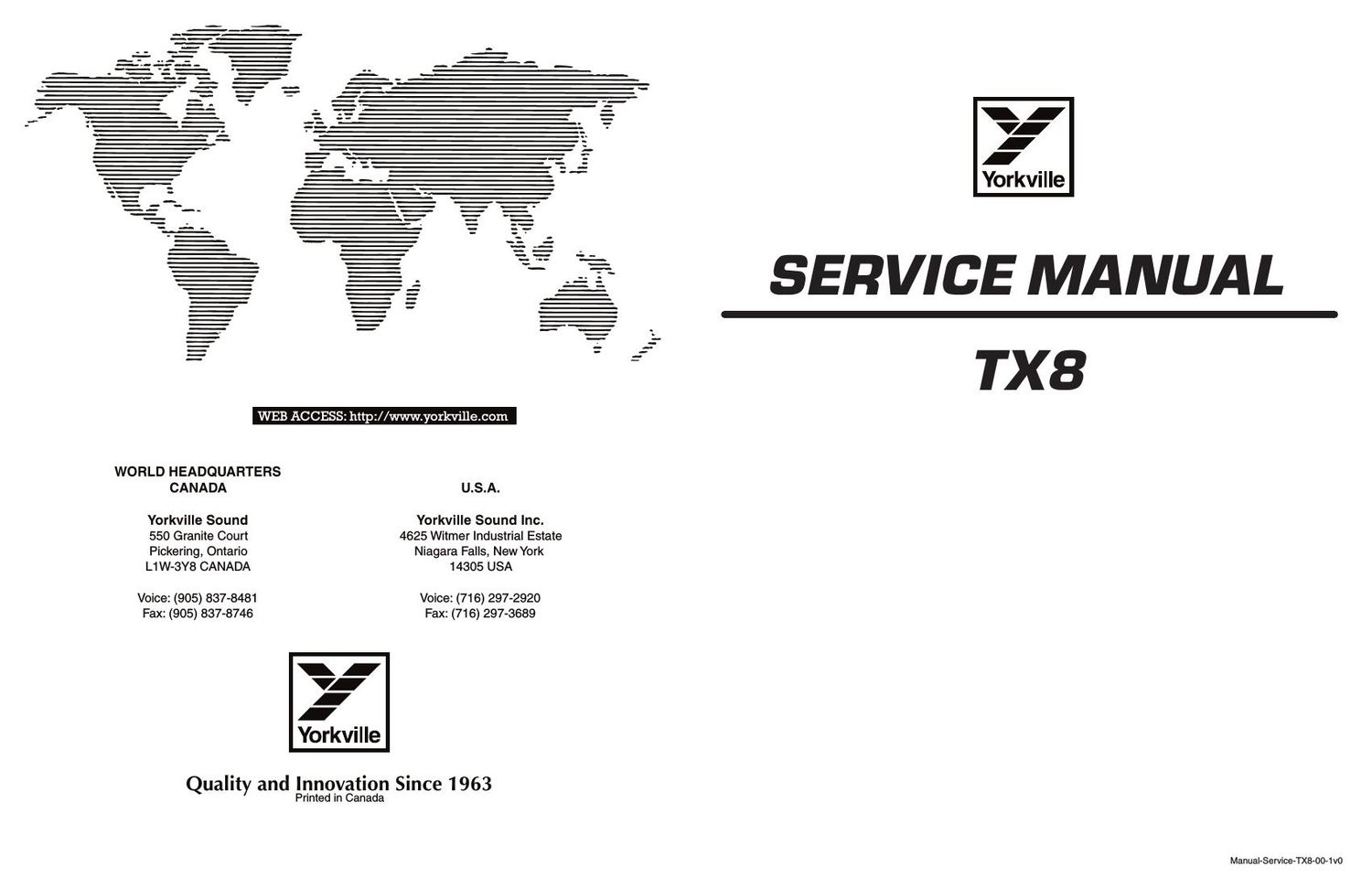

Yorkville TX8 Service Manual
This is the 8 pages manual for Yorkville TX8 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Yorkville TX8 Service Manual (Ocr-read)
Page 1
The exclamation point within an equilatereal triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. Le point dexclamation à lintérieur dun triangle équilatéral est prévu pour alerter lutilisateur de la présence dinstructions importantes dans la littérature accompag-nant lappareil en ce qui concerne lopération et la maintenance de cet appareil. This lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated dangerous voltage within the products enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Ce symbole déclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter lutilisateur de la présence dun « voltage dangereux » non-isolé à proximité de lenceinte du produit qui pourrait être dampleur suffisante pour présenter un risque de choque électrique. IMPORTANT SAFETY INSTRUCTIONS safety-4v8 - April 14/2011 CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. THIS DEVICE IS FOR INDOOR USE ONLY!FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS Instructions pertaining to a risk of fire, electric shock, or injury to a person Read Instructions: The Owners Manual should be read and understood before operation of your unit. Please, save these instructions for future reference and heed all warnings. Clean only with dry cloth. Packaging: Keep the box and packaging materials, in case the unit needs to be returned for service. Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or moisture. Do not use this apparatus near water! Warning: When using electric products, basic precautions should always be followed, including the following: Power SourcesYour unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precau- tions should be taken so that the grounding scheme on the unit is not defeated. An apparatus with CLASS I construction shall be connected to a Mains socket outlet with a protective earthing ground. Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable. HazardsDo not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturers instructions when installing the product and use mounting accessories recommended by the manufacturer. Only use attachments/accessories specified by the manufacturer Note: Prolonged use of headphones at a high volume may cause health damage on your ears. The apparatus should not be exposed to dripping or splashing water; no objects filled with liquids should be placed on the apparatus. Terminals marked with the lightning bolt are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords. Ensure that proper ventilation is provided around the appliance. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat. No naked flame sources, such as lighted candles, should be placed on the apparatus. Power CordDo not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be damaged. Protect the power cord from being walked on or pinched particularly at plugs. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect this apparatus from the AC Mains, disconnect the power supply cord plug from the AC receptacle. The mains plug of the power supply cord shall remain readily operable.Unplug this apparatus during lightning storms or when unused for long periods of time. ServiceThe unit should be serviced only by qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,NENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR LUTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT CE PRODUIT EST POUR LUSAGE À LINTÉREUR SEULEMENT Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant lopération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations ultérieures et observez tous les avertissements. Nettoyez seulement avec le tissu sec. Emballage: Conservez la boite au cas ou lappareil devait être retourner pour réparation. Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. Nutilisez pas cet appareil près de leau! Attention: Lors de lutilisation de produits électrique, assurez-vous dadhérer à des précautions de bases incluant celle qui suivent: AlimentationLappareil ne doit être branché quà une source dalimentation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lappareil. Cet appareil est équipé dune prise dalimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possible dinsérer complètement les trois lames. Des précautions doivent êtres prises afin deviter que le système de mise à la terre de lappareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale dalimentation avec connexion intacte de mise à la masse. Lorsquune prise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse. RisqueNe pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé sur vos oreilles. . Il convient de ne pas placer sur lappareil de sources de flammes nues, telles que des bougies allumées. Lappeil ne doit pas être exposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des vases ne doit être placé sur lappareil. Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à linstallation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la\ chaleur. Les dispositifs marqués dune symbole déclair sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon dAlimentationNe pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon dalimentation. Une prise polarisée dispose de deux lames dont une plus large que lautre. Une prise avec tige de mise à la masse dispose de deux lames en plus dune troisième tige qui connecte à la masse\ . La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle nest pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez dendommager le cordon dalimentation. Protégez le cordon dalimentation. Assurez- vous quon ne marche pas dessus et quon ne le pince pas en particulier aux prises. NUTILISEZ PAS LAPPAREIL si le cordon dalimentation est endommagé. Pour débrancher complètement cet appareil de lalimentation CA principale, déconnectez le cordon dalimentation de la prise dalimentation murale. Le cordon dalimentation du bloc dalimentation de lappareil doit demeurer pleinement fonctionnel. Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes. ServiceConsultez un technicien qualifié pour lentretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple si le cordon dalimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à lintérieur ou des objets sont tombés dans l'appareil, si l'appareil a ét\ é exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé. S2125A
Page 2
TX8 Parts List 6/16/2011 YS No. DescriptionQty.YS No. Description Qty. 5930 _10U 100DC 10%CAP BLK RAD POLYE FLM 11 5944 _15U 100VDC 10%CAP BLKRAD POLY FLM 1 3754 3000UH COIL 20AWG R000 AIR CORE 1 3755 __10MH COIL 20AWG R000 AIR CORE 1 8465 AMTS-TX-T TX8/TX8S FLYING HDWR BRKT 2 8547 PLASTIC FOOT BLACK, POLYETHYLENE 4 3462 CLIP 110X032 18-22AWG DISCO/INSL 1 3465 WIRE TO BOARD CRIMP 16-18 AWG TIN 8 3467 CLIP 205X032 14-16AWG DISC/INSUL 1 3478 CLIP 205/187X032 18-22AWG DISCO/INS 1 3489 CLIP 250X032 18-22AWG DISCO/INSL 2 3490 CLIP 250X032 14-16AWG DISCO/INSL 6 6957 SPKON 4C PNL MT VERT 250TAB 1 6958 SPKON 8C PNL MT VERT 250TAB 2 7403 _8R 100W 2.00" DRIVER DE750YT B&C 1 3853 1/2-13X 2" NYLON HEX SCREW 2 3855 1/2-13 NYLON HEX NUT 2 8726 3/8-16X11/2 GRD5 FLAT SCKT HD JS500 16 8728 1/4-20X11/2 GRD5 FLAT ALLEN KEY JS5 6 8997 3/8-16X13/4 GRD5 CAP ALLEN KEY SJ50 1 3810 4" NYLON CABLE TIE 13 8604 10-32 T NUT 20 8602 1/4-20 T NUT 10 8811 #6 X 1 1/4 FLAT HD SQ SCKT WS ZN CL 150 8767 #8 X 3/4 PAN QUAD TYPE A JS500 BLK 14 8785 #8 X 3/4 OVAL PH TYPE A BLACK OXIDE 16 8722 #8 X 1" PAN QUAD TYPE AB B/O 7 8753 #10 X 1/2 PAN QUAD TY A JS500 BLACK 32 8756 #10 X 3/4 PAN PH TYPE A BLACK OXIDE 8 8707 #10 X 7/8 (#8 HEAD)FLAT PHIL TYPE A 4 8781 #10 X 7/8 FLAT QUAD TYPE A JS500BLK 4 8727 #10 X 1" PAN PH TYPE A JS500 BLAC K 14 8862 #10 X 1 1/2 PAN PH TYPE A JS500 4 8868 10-32 1/2" FLAT PH 82' CS TT JS500 8 8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 20 8709 1/4-20 X 1.5 PAN PHIL MS ZINC CLEAR 4 8739 M6 X 30 PAN PHIL M/S ZINC CLEA R 4 3743 SNAP ON 0.5" SPACER RICHCO 7 7491 8" 8R 100WPGM SPEAKER HM210Z10 1 7436 15" 8R 500WPGM SPKR NEO 2 8489 1/4-20 SPLIT WASHER BLACK OXIDE 4 8995 3/8" STEEL FLAT WASHER,BLACK 2 8996 3/8" SPLIT WASHER 1 3515 NYLON SHOULDER WASHER (SWS 4003) 2 8818 3/4 OD X 3/8 ID X .080 THICK WASHER 8 8817 #10 FLAT WASHER FOR 3/16" BOLT 8
