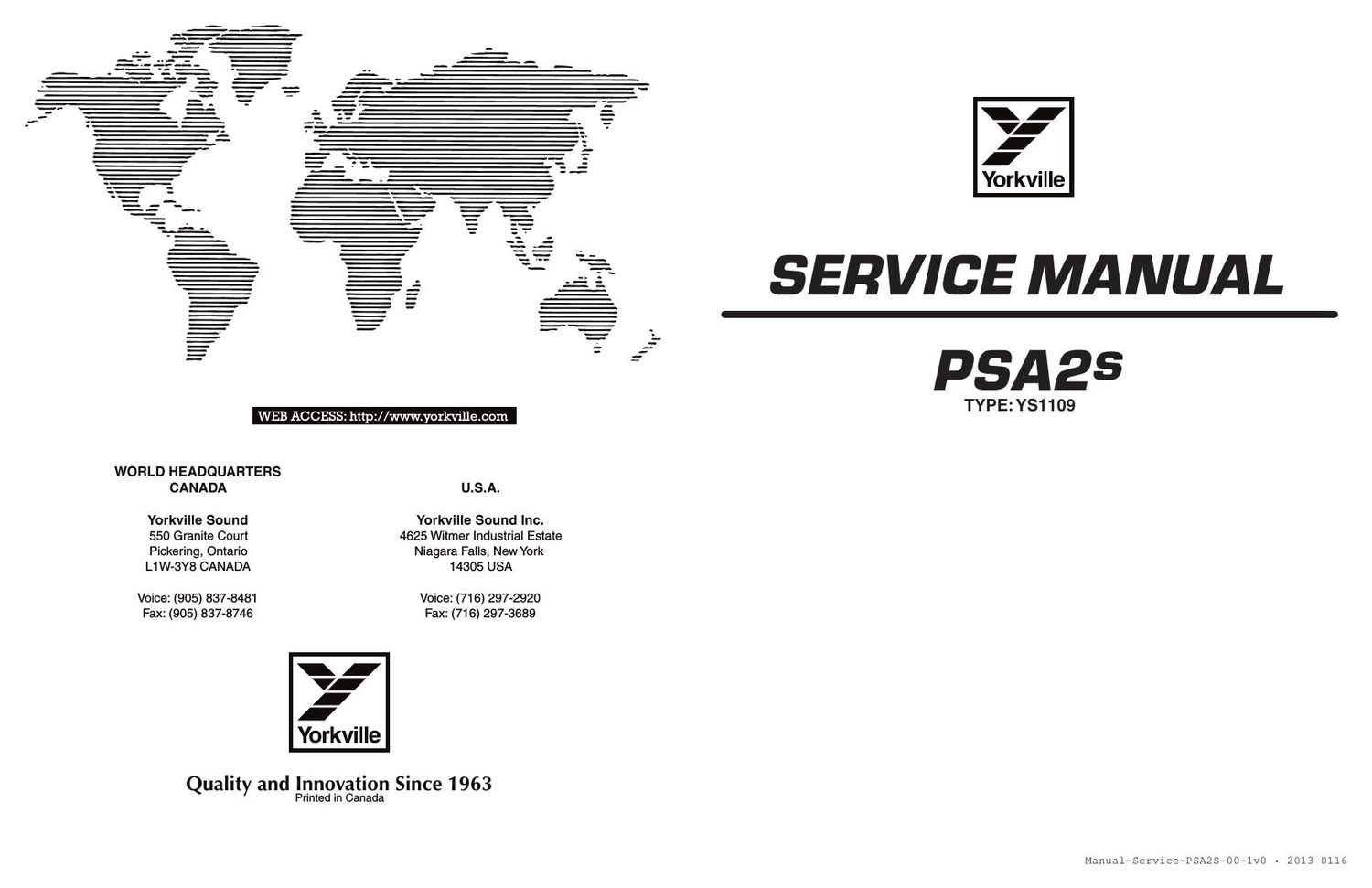

Yorkville PSA2s Powered Subwoofer Service Manual

Page 1

l
H"
h

u
.
-!|I|i|'

ul
i...,..,
I

Yorkville

SERVICE MANUAL
PSAES

. TYPE:YS1109

WORLD HEADQUARTERS
CANADA U.S.A.

Yorkville Sound
550 Granite Court
Pickering, Ontario

Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York

L1W-3Y8 CANADA 14305 USA
Voice: (905) 837-8481 Voice: (716) 297-2920
Fax: (905) 837-8746 Fax: (716) 297-3689

Yorkville

Quality and Innovation Since 1963

Printed in Canada

ManualiserviceiPSAZSio071v0 - 2013 0116

Page 2

IMPOR NT SAFETY IN RU TIO

This lightning flash with arrowhead symbol, within

an equilateral triangle, is intended to alert the user to

the presence of uninsulated dangerous voltage"

within the products enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to persons.

Ce symbole déclair avec tete de fl'eche dans un triangle
equilateral est pre'vu pour alerter l'utilisateur de la presence dun
« voltage dangereux » non»isole a proximite de lenoeinte du
produit qui pourrait étre dampleur suffisante pour presenter

un risque de choque éleclrique.

UTION A S

RISK OF ELECTRIC SHOCK
DO NOT OPEN

Le point dexclamation a linte'rieur dun triangle equilateral
RISOUEEFCiI'ISOgUEILRElgTRIQUE est prévu pour alerter IutiIisateur de la presence
dinstructions importantes dans la littérature accompag-
nant lappareil en ce qui concerne loperation et la
maintenance de cet appareil.

operating and maintenance (servicing) instructions in

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
the literature accompanying the appliance.

sum

FOLLOW ALL INSTRUCTIONS

Instructions pertaining to a risk of fire,
electric shock, or injury to a person

CAUTION:TO REDUCETHE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).

N0 USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
THIS DEVICE IS FOR INDOOR USE ONLY!

Read Instructions: The Owners Manual should be read and understood before operation
of your unit. Please, save these instructions for future reference and heed all warnings.

Clean only with dry cloth.

Packaging: Keep the box and packaging materials, in case the unit needs to be
returned tor service.

Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or
moisture. Do not use this apparatus near water!

Warning: When using electric products, basic precautions should always be followed,
including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau~
tions should be taken so that the grounding scheme on the unit is not defeated. An
apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective ear1hing ground. Where the MAINS plug or an appliance coupler is used
as the disconnect device, the disconnect device shall remain readily operable.

Hazards
Do not place this product on an unstable cart, stand, tripod, bracket ortable. The
product may fall. causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturers instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use
attachments/accessories specified by the manutacturer

Note: Prolonged use of headphones at a high volume may cause

health damage on your ears.

The apparatus should not be exposed to dripping or splashing water: no objects
filled with liquids should be placed on the apparatus.

Terminals marked with the lightning bolt" are hazardous live; the external wiring
connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near
any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord
Do not deteat the safety purpose ot the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong.The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement ot the
obsolete outlet. The AC supply cord should be routed so that it is unlikety that 'n will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If
the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this appamtus from the AC Mains, disoonnec1 the power supply cord plug from the AC
receptacle. The mains plug of the power supply cord shall remain readily operable.

Unplug this apparatus during lightning storms or when unused for long periods of time.
Se rvi ce
The unit should be serviced only by qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as powervsupply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.

SUIVEZ TOUTES LES INSTRUCTIONS

Instructions relatives au risque de feu,
choc électrique, Du blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIGUE,
N'ENLEVEZ PAS LE COUVERT (0U LE PANNEAU ARRIERE)

NE CONTIENT AUCUNE PIECE HEPAFIABLE PAR L'UTILISATEUFI.
CONSULTEZ UNTECHNICIEN QUALIFIE POUR LENTRETIENT
CE PRODUIT EST POUR L'USAGE A L'INTEREUR SEULEMENT

Veuillez Lire le Manuel: ll contient des informations qui devraient étres comprises avant
lope'ration de votre appareil. Conservez. Gardez S.V.F'. ces instructions pour consultations
ulte'rieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.
Emballage: Conservez la boite au cas ou l'appareil devait etre retourner pour reparation.

Avertissement: Pour reduire le risque de teu ou la decharge electrique, n'exposez pas
cet appareil a la pluie ou a lhumidite. Nutilisez pas cet appareil pres de leau!

Attenti n: Lors de lutilisation de produits electrique, assure2vvous dadherer a des
precautions de bases incluant celle qui suivent:

Alimentation
Lappareil ne doit étre branche qua une source dalimentation correspondant au
voltage spécifié dans Ie manuel ou tel quindiqué sur Iappareil. Cet appareil est equipe'
dune prise dalimentation polarisee. Ne pas utiliser cet appareil avec un cordon de
raccordement a moins quil soit possible dinserer completement les trois lames. Des
precautions doivent étres prises afin deviter que le systeme de mise a la terre de
lappareil ne soit de'sengage'. Un appareil construit selon les normes de CLASS I
devrait etre raccorde a une prise murale dalimentation avec connexion intacte de mise
a la masse. Lorsquune prise de branchement ou un coupleur d'appareils est utilise'e
comme dispositit de debmnchement, ce dispositif de de'branchement devra demeurer
pleinement fonctionnel avec raccordement a la masse.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.
Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommande's par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
lappareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement
les attachements/accessoires indiques par le fabricant

Note: L'utilisation prolongee des ecouteurs a un volume eleve peut

avoir des consequences ne'tastes sur la santé sur vos oreilles. .

ll convient de ne pas placer sur lappareil de sources de Ilammes nues, telles que
des bougies allumees.

Lappeil ne doit pas étre expose' a des e'gouttements deau ou des e'claboussures
et quaucun objet rempli de liquide tel que des vases ne doit étre place sur I'appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procedez pas a
linstallation pres de source de chaleur tets que radiateurs, registre de chaleur, tours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marques d'une symbole declair sont des parties dangereuses
au toucher et que les cablages exterieurs connectes a ces dispositifs de
connection exte'rieure doivent étre etfective's par un ope'rateur Iorme ou en utilisant
des cordons deja pre'pares.

Cordon dAlimentation

Ne pas enlever Ie dispositif de sécurité sur la prise polarisee ou la prise avec tige de
mise a la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames
dont une plus large que lautre. Une prise avec tige de mise a la masse dispose de
deux lames en plus dune troisieme tige qui connecte a la masse. La lame plus large ou
la tige de mise a la masse est prevu pour votre securite'. La prise murale est desuete si
elle nest pas concue pour accepter ce type de prise avec dispositit desécurite. Dans
ce cas, contactez un électricien pour faire remplacer Ia prise murale. Evitez
dendommager le cordon dalimentation. Protégez le cordon dalimentation. Assurez-
vous quon ne marche pas dessus et quon ne le pince pas en particulier aux prises.
NUTILISEZ PAS LAPF'AFIEIL si le cordon dalimentation est endommage. Pour
de'brancher compl'etement cet appareil de Ialimentation CA principale, de'connectez Ie
cordon dalimentation de la prise dalimentation murale. Le cordon dalimentation du
bloc dalimentation de lappareil doit demeurer pleinement fonctionnel.

Debranchez cet appareil durant les orages ou si inutilise pendant de tongues pe'riodes.
Service
Consultez un technicien qualifie pour lentretien de votre appareil. Lentretien est
necessaire quand l'appareil a été endommage de quelque facon que se soit. Par exemple
si le cordon dalimentation ou la prise du cordon sont endommages, si it y a eu du liquide
qui a ete renverse a linterieur ou des objets sont tombés dans lappareil, si la pareil a ete
expose a la pluie ou a lhumidite', si il ne Ionctionne pas normalement, ou a ete chappé.

SaIety-4v8 O April 14/2011
