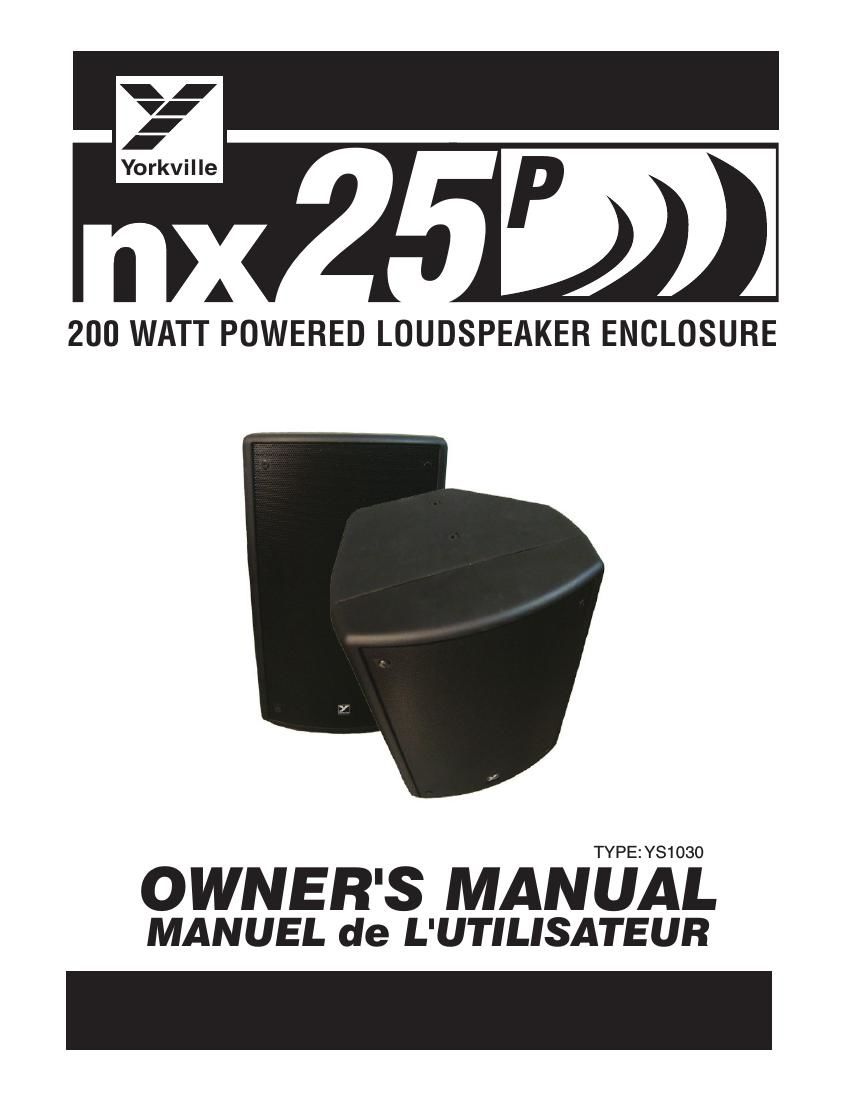

Yorkville nx 25 p owners manual
This is the 14 pages manual for yorkville nx 25 p owners manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from yorkville nx 25 p owners manual (Ocr-read)
Page 1
The e xclamation point within an equilatereal tr iangle is intended to aler t the user to the presence of impo rtant operating and maintenance (ser vicing) instructions in t he literature accompan ying the appliance. Le point de xclamation à lintér ieur dun triangle équilatéral est prév u pour aler ter lutilisateur de la présence dinstr uctions impor tantes dans la littérature accompag - nant lappareil en ce qui concer ne lopération et la maintenance de cet appareil . This lightning flash with arrowhead symbol, within an equilateral tr iangle , is intended to ale rt the user to the presence of uninsulated dangerous voltage within the product s enclosure that ma y be of sufficient magnitude to constitute a risk of electr ic shock to person s. Ce symbole déclair avec tête de flèche dans un tr iangle équilatéral est pré vu pour alerter lutilisateur de la présence dun « v oltage dangereux » non-isolé à pro ximité de lenceinte du produit qui pourrait être dampleur suffisante pour présenter un r isque de choque électri que. IMPOR TANT SAFETY INSTR UCTIONS safety-4v7 - Ma y 7/2008 CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMO VE COVER (OR BA CK). NO USER SER VICEABLE PARTS INSIDE. REFER SER VICING TO QU ALIFIED SER VICE PERSONNEL. FOLLO W ALL INSTR UCTIONS SUIVEZ TOUTES LES INSTR UCTIONS Instructions per taining to a risk of fire , electric shoc k, or injury to a per son Read Instructions: The Owner s Manual should be read and understood bef ore operation of y our unit. Please, save these instr uctions for future ref erence and heed all wa rnings . Clean only with dr y cloth. Pa ckaging: Keep the bo x and packaging mater ials, in case the unit needs to be retur ned f or ser vice. Wa rning: To reduce the risk or fire or electr ic shock, do not expose this apparatus to rain or moisture . Do not use this apparatus near w ater! W arning: When using electr ic products, basic precautions should alw ays be f ollowed, including the f ollowing: Power Sour cesYour unit should be connected to a po wer source only of the voltage specified in the o wners manual or as mar ked on the unit. This unit has a polar ized plug. Do not use with an e xtension cord or receptacle unless the plug can be fully inser ted. Precau- tions should be tak en so that the grounding scheme on the unit is not def eated. An apparatus with CLASS I constr uction shall be connected to a Mains sock et outlet with a protectiv e earthing ground. Where the MAINS plug or an appliance coupler is used as the disconnect de vice, the disconnect de vice shall remain readily operab le. Hazar dsDo not place this product on an unstab le cart, stand, tr ipod, bracket or tab le. The product ma y fall, causing ser ious personal injur y and serious damage to the product. Use only with car t, stand, tripod, bracket, or tab le recommended by the manufacturer or sold with the product. Follo w the manuf acturers instructions when installing the product and use mounting accessor ies recommended by the manufacturer. Only use attachments/accessor ies specified by the manufacturer Note: Prolonged use of headphones at a high v olume may cause health damage on y our ears. The apparatus should not be e xposed to dripping or splashing w ater; no objects filled with liquids should be placed on the apparatus . Te rminals mar ked with the lightning bolt are hazardous liv e; the e xternal wir ing connected to these ter minals require installation by an instructed person or the use of ready made leads or cords . Ensure that proper v entilation is provided around the appliance . Do not install near an y heat sources such as radiators , heat registers, stoves, or other apparatus (including amplifiers) that produce heat. No nak ed flame sources , such as lighted candles , should be placed on the apparatus . Power Cor dDo not def eat the saf ety purpose of the polar ized or grounding-type plug. A polarized plug has two b lades with one wider than the other . A grounding type plug has two b lades and a third grounding prong. The wide b lade or the third prong are pro vided for your saf ety. If the pro vided plug does not fit into y our outlet, consult an electrician f or replacement of the obsolete outlet. The AC supply cord should be routed so that it is unlik ely that it will be damaged. Protect the po wer cord from being w alked on or pinched par ticular ly at plugs . If the AC supply cord is damaged DO NO T OPERATE THE UNIT . To completely disconnect this apparatus from the AC Mains , disconnect the po wer supply cord plug from the AC receptacl e. T he mains plug of the po wer supply cord shall remain readily operab le. Unplug this apparatus dur ing lightning storms or when unused f or long periods of time . ServiceThe unit should be ser viced only by qualified se rvice personnel. Servicing is required when the apparatus has been damaged in an y wa y, such as po wer-supply cord or plug is damaged, liquid has been spilled or objects ha ve fallen into the apparatus , the apparatus has been e xposed to rain or moisture , does not operate normally , or has been dropped. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, NENLEVEZ P AS LE COUVER T (OU LE P ANNEA U ARRIERE) NE CONTIENT A UCUNE PIECE REP ARABLE P AR LUTILISA TEUR. CONSUL TEZ UN TECHNICIEN QU ALIFIE POUR L ENTRETIENT Instructions relatives au risque de feu, choc électrique, ou blessures aux per sonnes Veuillez Lire le Manuel: Il contient des inf ormations qui de vraient êtres compr ises avant lopération de v otre appareil. Conservez. Gardez S. V.P. ces instr uctions pour consultations ultér ieures et obser vez tous les av ertissements. Netto yez seulement av ec le tissu sec. Emballage: Conser vez la boite au cas ou lappareil de vait être retour ner pour réparation. Aver tissement: Pour réduire le r isque de feu ou la décharge électr ique, n'exposez pas cet appareil à la pluie ou à l'humidité . Nutilisez pas cet appareil près de leau! Attention: Lors de lutilisation de produits électr ique, assurez-v ous dadhérer à des précautions de bases incluant celle qui suiv ent: AlimentationLappareil ne doit être branché quà une source dalimentat\ ion correspondant au v oltage spécifié dans le manuel ou tel quindiqué sur lap\ pareil. Cet appareil est équipé dune pr ise dalimentation polar isée. Ne pas utiliser cet appareil av ec un cordon de r accordement à moins quil soit possib le dinsérer complètement les trois lames . Des précautions doiv ent êtres prises afin de viter que le système de mise à la terre de lappareil ne soit désengagé . Un appareil constr uit selon les normes de CLASS I de vrait être raccordé à une pr ise murale dalimentation avec conne xion intacte de mise à la masse . Lorsquune pr ise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement \ de vra demeurer pleinement f onctionnel av ec raccordement à la masse . RisqueNe pas placer cet appareil sur un char iot, un suppor t, un trépied ou une tab le instables. L appareil pourrait tomber et blesser quelquun ou subir des dommages impor tants. Utiliser seulement un chari ot, un support, un trépied ou une tab le recommandés par le fa br icant ou ve ndus avec le produit. Suivre les instr uctions du fabricant pour installer l appareil et utiliser les accessoires recommandés par le fa bricant. Utilisez seulement les attachements/accessoires indiqués par le f abricant Note: L'utilisation prolongée des écouteurs à un v olume élevé peut av oir des conséquences néf astes sur la santé sur vos oreilles. . Il con vient de ne pas placer sur lappareil de sources de flammes nues , telles que des bougies allumées . L appeil ne doit pas être e xposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des v ases ne doit être placé sur lappareil. Assurez que lappareil est f ourni de la propre v entilation. Ne procédez pas à linstallation près de source de chaleur tels que radiateurs , registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la\ chaleur . Les dispositifs marqués dune symbole déclair sont des part ies dangereuses au toucher et que les câbl ages extérieurs connectés à ces dispositifs de connection ex térieure doiv ent être eff ectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cor don dAlimentationNe pas enle ver le dispositif de sécur ité sur la pr ise polarisée ou la pr ise avec tige de mise à la masse du cordon dalimentation. Une prise polar isée dispose de deux lames dont une plus large que lautre . Une pr ise avec tige de mise à la masse dispose de deux lames en plus dune troisième tige qui connecte à la masse . La lame plus large ou la tige de mise à la masse est pré vu pour votre sécur ité. La pr ise murale est désuète si elle nest pas conçue pour accepter ce type de pr ise avec dispositif de sécur ité. Dans ce cas , contactez un électr icien pour faire remplacer la pr ise murale. Évitez dendommager le cordon dalimentation. Protégez le cordon dalimentation. Assurez- v ous quon ne marche pas dessus et quon ne le pince pas en par ticulier aux prises. NUTILISEZ PAS L APP AREIL si le cordon dalimentation est endommagé . P our débrancher complètement cet appareil de lalimentation CA pr incipale, déconnectez le cordon dalimentation de la pr ise dalimentation murale. Le cordon dalimentation du b loc dalimentation de lappareil doit demeurer pleinement f onctionnel. Débranchez cet appareil durant les orages ou si inutilisé pendant de longues pér iodes . ServiceConsultez un technicien qualifié pour lentretien de v otre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque f açon que se soit. P ar exemple si le cordon dalimentation ou la pr ise du cordon sont endommagés , si il y a eu du liquide qui a été ren versé à lintér ieur ou des objets sont tombés dans l'appareil, si l'appareil a été e xposé à la pluie ou à l'humidit é, si il ne f onctionne pas nor malement, ou a été échappé . S2125A
Page 2
1 Mic In The balanced XLR microphone input can be used with any dynamic microphone. Line In The balanced XLR/1/4-inch combi-jack input can be used with any line source such as a CD player or an electronic instrument with a line output. It is always recommended to use balanced sources. This helps prevent the risk of hum or buzz associated with unbalanced connections, especially if the cable is long or the source is operated from a separate AC power connection. Unlike the Mic In, the Line In does not have its own level control so connection to the Line In and the Mic In at the same time are not recommended. Mix Out To allow operation of multiple NX25P loudspeakers, from one source, this line output is provided. It should be connected to the Line In of the next NX25P in the chain. When connecting multiple NX25P loudspeakers, the last NX25P in the chain should be turned off first (and on last). Each NX25P should be turned on or off before the previous NX25P in the chain. This will eliminate unwanted on/off noises. Mic Gain Control The microphone level control adjusts the mic level of the loudspeaker. It also adjusts the mic level on all NX25P enclosures in the chain (if multiple NX25P enclosures are used). The main Level control should be set to maximum when the microphone is being used. Level Control The Main level control sets the level of all sound coming out of the NX25P enclosure. Unlike the Mic Gain control, this control does not affect the signal coming out the Mix Out. In systems using multiple NX25P enclosures NX25P - Active Speaker - 200w, 12 inch / 1 inch The NX25P offers the b est value in a 12-inch and horn active loudspeaker enclosure. The enclosure is the same proven design as the NX250 passive loudspeaker and uses the same rugged and reliable speaker components. The biamped 200-watt power module has a minimum of controls yet provides maximum versatility making the NX25P the ideal solution for many applications. A 3-band EQ, XLR balanced microphone input as will as an XLR / TRS 1/4-inch balanced combi-jack line input on the power module means the NX25P can be easily connected to any source and quickly EQ balanced for the room. An XLR balanced line output allows multiple NX250s to be linked together for use in an array or for easy distribution around a large room when used as repeater cabinets. The horn/tweeter amplifier uses two-tier class A/B technology, allowing the horn to produce clean transients to keep up with the high output of the woofer. The woofer, or low frequency, amplifier uses class-H 2-tier amplifier technology. This achieves a lighter weight, more efficient amplifier with higher headroom (and lower operating temperature). Each amplifier has it own limiter to prevent distortion caused by clipping. The NX25P enclosure, like all enclosures in the NX loudspeaker line, has been designed for maximum versatility. The trapezoid box is ideal for mounting in arrays, or for use as a monitor cabinet (with well-protected inputs and controls). The NX25P can easily be used in any orientation, and close to walls, floors and in close arrays with multiple cabinets. Particular care was taken designing the components to reduce extraneous heat production. Features · Ultra-light variable density acoustic foam construction · Dual purpose full range and wedge monitor format enclosure · Ultra-clear reproduction throughout bandwidth · Lightweight, high efficiency, high tech, 200 Watt biamped power module · combi-jack XLR/1/4-inch TRS input · An XLR output for easy connection and looping · Direct microphone input with level control · Three band overall EQ controls · 12-inch Ceramic Magnet Woofer · High quality 1-inch High Frequency driver · Integrated flying hardware (3/8-inch threaded holes) · Tough, full length metal grille · Recessed panel
