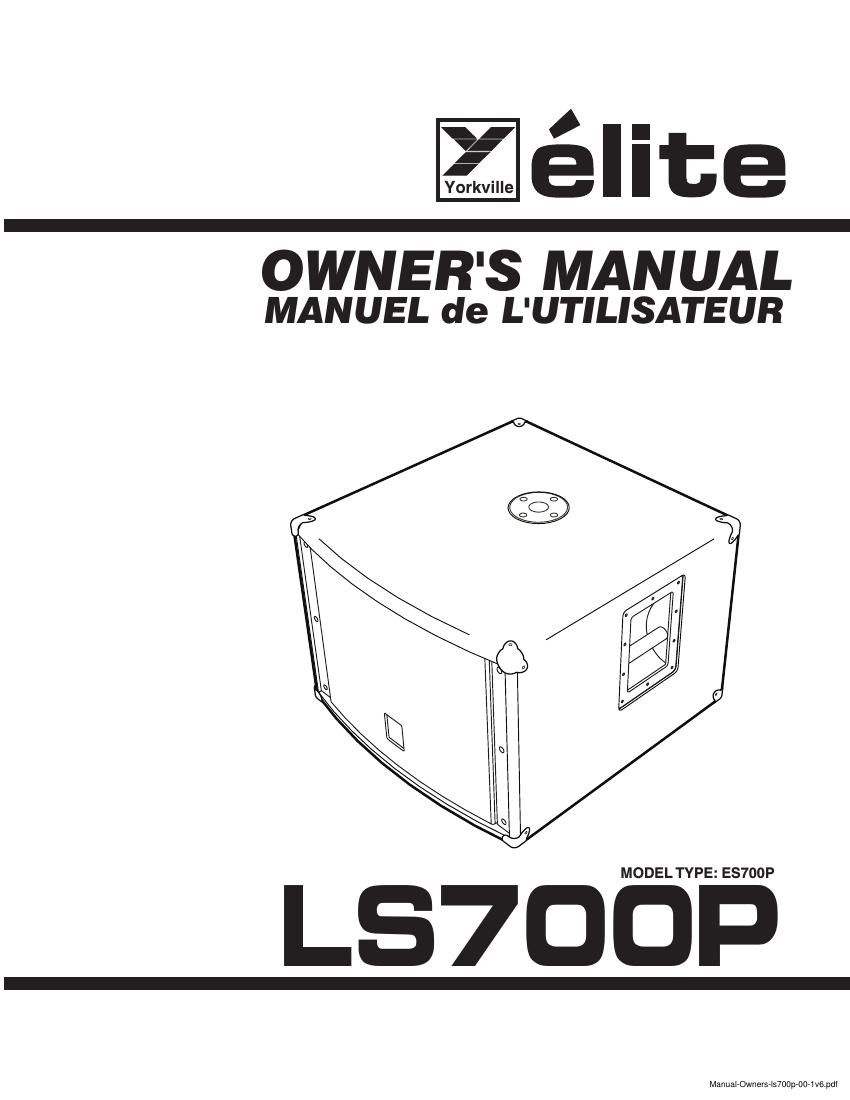

Yorkville ls 700 p owners manual
This is the 12 pages manual for yorkville ls 700 p owners manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from yorkville ls 700 p owners manual (Ocr-read)
Page 1
The e xclamation point within an equilatereal triangle is intended to ale r t the user to the presence of impor tant operating and maintenance (ser vicing) instr uctions in the literature accompan ying the applianc e. Le point de xclamation à lintér ieur dun tr iangle équilatéral est prévu pour aler ter lutilisateur de la présence dinstr uctions impor tantes dans la littérature accompag - nant lappareil en ce qui concer ne lopération et la maintenance de cet appareil . This lightning flash with arro whead symbol, within an equilateral tr iangl e, is intended to aler t the user to the presence of uninsulated dangerous v oltage within the product s enclosure that ma y be of sufficient magnitude to constitute a r isk of electr ic sho ck to person s. Ce symbole déclair avec tête de flèche dans un tr iangle équilatéral est prévu pour aler ter lutilisateur de la présence dun « v oltage dangereux » non-isolé à pro ximité de lenceinte du produit qui pourrait être dampleur suffisante pour présente\ r un r isque de choque électr ique. IMPOR TANT SAFETY INSTR UCTIONS safety-4v5.eps - Apr il 3/2007 CA UTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NO T REMO VE CO VER (OR BA CK). NO USER SER VICEABLE PARTS INSIDE. REFER SER VICING TO QU ALIFIED SER VICE PERSONNEL . FOLL OW ALL INSTR UCTIONS SUIVEZ TOUTES LES INSTR UCTIONS Instructions per taining to a risk of fire, electric sho ck , or injury to a per son Read Instructions: The Owner s Manual should be read and understood bef ore operation of y our unit. Please , sa ve these instr uc- tions f or future ref erence and heed all wa rnings . Clean only with dr y cloth . Pa ck aging: Keep the bo x and pac kaging mater ials , in case the unit needs to be retur ned f or ser vice . Warning: To reduce the r isk or fire or electr ic shoc k, do not e xpose this apparatus to rain or moistur e. Do not use this apparatus near w ater! Warning : When using electr ic product s, basic precautions should alw ays be f ollo wed, including the f ollo wing: Po wer Sour ces Your unit should be connected to a po wer source only of the v oltage specified in the owners manual or as ma rked on the unit . This unit has a pola rized plug . Do not use with an e xtension cord or receptacle unless the plug can be fully inser ted. Precau- tions should be tak en so that the grounding scheme on the unit is not def eated. Haza rds Do not place this product on an unstab le car t, stand, tr ipod, bra cket or ta ble. The product ma y fall, causing ser ious personal inju ry and ser ious damage to the product . Use only with car t, stand, tr ipod, brac ket, or tab le recommended by the manuf acturer or sold with the product . Follow the manuf acturer s instr uctions when installing the product and use mounting accessor ies recommended by the manuf acturer . The apparatus should not be e xposed to dr ipping or splashing w ater ; no objects filled with liquids should be placed on the apparatus . Terminals ma rked with the lightning bolt are hazardous li ve; the e xter nal wir ing connected to these ter minals require installation by an instr ucted person or the use of ready made leads or cord s. Ensure that proper v entilation is pro vided around the applianc e. Do not install near any heat sources such as radiator s, heat register s, stoves, or other apparatus (including amplifiers) that produce heat . No nak ed flame source s, such as lighted candle s, should be placed on the apparatus . Po wer Co rd Do not def eat the saf ety pur pose of the pola rized or grounding-type plug . A pola rized plug has two b lades with one wider than the othe r. A grounding type plug has two b lades and a third grounding prong . The wide b lade or the third prong are pro vided f or y our sa fety. If the provided plug does not fit into y our outlet, consult an electr ician f or replacement of the obsolete outlet . The AC supply cord should be routed so that it is unlik ely that it will be damaged . If the AC supply cord is damaged DO NO T OPER ATE THE UNIT . Unplug this apparatus dur ing lightning stor ms or when unused f or long per iods of tim e. ServiceThe unit should be ser viced only by qualified ser vice personnel . AVIS : AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, NENLEVEZ P AS LE COUVE RT (OU LE PANNEA U ARRIERE) NE CONTIENT A UCUNE PIECE REP ARABLE P AR L UTILISA TEUR. CONSUL TEZ UN TECHNICIEN QU ALIFIE POUR L ENTRETIENT Instructions relatives au risque de feu, choc électrique, ou blessures aux per sonnes Veuillez Lire le Manuel: Il contient des inf ormations qui de vraient êtres compr ises avant lopération de v otre appareil. Conse rvez. Gardez S.V.P. ces instr uctions pour consultations ultér ieures et obser vez tous les avertissement s. Netto yez seulement avec le tissu sec . Emballage: Conse rvez la boite au cas ou lappareil de vait être retour ner pour réparation. Aver tissement : Pour réduire le r isque de f eu ou la décharge électr ique , n'e xposez pas cet appareil à la pluie ou à l'humidité . Nutilisez pas cet appareil près de leau! Attention : Lors de lutilisation de produits électr ique , assurez-v ous dadhérer à des précautions de bases incluant celle qui suiv ent : AlimentationLappareil ne doit être branché quà une source dalime\ ntation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lap\ pareil . Cet appareil est équipé dune pr ise dalimentation polar isée . Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possib le dinsérer complètement les trois lame s. Des précautions doiv ent êtres pr ises afin de viter que le système de mise à la terre de lappareil ne soit désengagé . RisqueNe pas placer cet appareil sur un char iot, un suppor t, un trépied ou une tab le instab les. Lappareil pourrait tomber et b lesser quelquun ou subir des dommages impor tant s. Utiliser seulement un char iot, un suppor t, un trépied ou une tab le recommandés par le fabricant ou v endus avec le produit. Suivre les instr uctions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le f abricant. Il con vient de ne pas placer sur lappareil de sources de flammes nues , telles que des bougies allumée s. Lappeil ne doit pas être e xposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des v ases ne doit être placé sur lappareil . Assurez que lappareil est f ourni de la propre v entilation . Ne procédez pas à linstallation près de source de chaleur tels que radiateur s, registre de chaleu r, fours ou autres appareils (incluant les amplificateurs) qui produisent de la\ chaleu r. Les dispositifs marqués dune symbole déclair sont des par ties dangereuses au toucher et que les câb lages e xtér ieurs connectés à ces dispositifs de connection extérieure doiv ent être eff ectivés par un opérateur formé ou en utilisant des cordons déjà préparé s. Cor don dAlimentation Ne pas enl ever le dispositif de sécur ité sur la pr ise polar isée ou la pr ise avec tige de mise à la masse du cordon dalimentation . Une pr ise polar isée dispose de deux lames dont une plus large que lautr e. Une pr ise avec tige de mise à la masse dispose de deux lames en plus dune troisième tige qui connecte à\ la mass e. La lame plus large ou la tige de mise à la masse est prévu pour v otre sécur ité. La pr ise murale est désuète si elle nest pas conçue pour accepter ce\ type de pr ise avec dispositif de sécur ité. Dans ce ca s, contactez un électr icien pour f aire remplacer la prise murale . Évitez dendommager le cordon dalimentation . NUTILISEZ P AS LAPP AREIL si le cordon dalimentation est endommagé . Débranchez cet appareil durant les orages ou si inutilisé pendant de longues pér iode s. ServiceConsultez un technicien qualifié pour lentretien de v otre appareil . S2125A
Page 2
Introduction The LS700P is a premium quality integrated powered subwoofer and amplifier. Created as an easy-to-setup addition to your PA, the LS700P will extend the bass of a typical sound system with a minimum of complication, and hence is intended primarily to operate with speaker level signals. Configuration The LS700P may be used in several different configurations, the minimum standard system is one LS700P used with a pair of full range speakers. The LS700P accepts the signal from sepa - rate Left and Right sources simultaneously. It then combines them into one signal (to drive the internal speakers). When used in a setup where only one signal is provided to a speaker, such as a mono system or stereo with more than one LS700P, use either the Left or Right input. LS700P Yorkville DESIGNED & MANUF ACTURED BY YORKVILLE SOUND - TORONTO, CANAD A INPUT GROUNDINPUT LEVEL LEFT(mono) RIGHT USER NOTE:This Subwoofer may be driven from Speak er Level or Line Le vel signals. If an élite processor is used, this Subwoof er should be plugged into the SUB output of the processor . The High–Frequency Cutoff should be set to 150-Hz and the Input Level should be set to LINE. For Line Level operation a balanced (Tip Ring Sleeve) cable should be used . If the system is being operated without a pr ocessor, this Subwoofer can be connected to the output of the power amplifier as shown in the diagrams and the Input Level should be set to SPEAKER . If none of the equipment has a U-ground, the INPUT GR OUND should be set to GROUNDED . Otherwise the INPUT GROUND should be set to the position that best minimiz es the hum . Refer to the Owner's Manual for other modes of operation HIGHFREQUENCYCUT OFF 125 HzPOWER 100 Hz 150 Hz SUBWOOFERLEVEL PARALLELTHRU INPUT PARALLELTHRU INPUT UNGROUNDEDGROUNDEDSPEAKERLINE ONPOWER LS700PSUBWOOFER POWERAMPLIFIER FULL–RANGESPEAKERS LeftRight LeftRight ONE SUBW OOFER PER SYSTEM LS700PSUBWOOFER LS700PSUBWOOFER POWERAMPLIFIER FULL–RANGESPEAKER FULL–RANGESPEAKER TWO SUBW OOFERS PER SYSTEM RL CAUTION: REPLACE WITH SAME TYPE FUSE AND RA TING ATTENTION: UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE ET CALIBRE -5 -10 +10 +24+20 dB 0 A-Z100B / 1v40 TYPE: ES700P Yorkville 230V 50Hz 1.3A 120V 60Hz 2.5A LR 21877FUSE: T3,15A GDC FUSE: T5.0A 250V SLO~BLO For normal operation connect the LS700P LS700PLS700P LS700P LS700P LS700P just like an ordinary speaker along with the full range speakers. The "INPUT LEVEL " switch should be set to "SPEAKER ." If the audio source does not have a "U" ground, eg. a ground pin on the AC cord, the "INPUT GROUND " switch must be set to "GROUNDED ." The may be wired before or after the full range speakers. Use the left and right inputs when using a single in a stereo system. Use either the left or right inputs when using separate 's for each side or when used in a mono system. The does not alter the signal to the full range speakers in any way. The will not draw any power from the amplifier driving the full range speakers. Please note that an external cross-over is not necessary. 1. Hi Frequency Cutoff Control This control varies the frequency at which the LS700P rolls off the high frequencies. This provides part of a crossover function. This crossover function also combines with the natural low frequency roll off inherent of the full range cabinet (when the LS700P is not used with an élite processor). This control should be set to the closest possible frequency to 20 Hz below the crossover point that the full range speakers processor uses as it's crossover point. If an élite processor is used, set the high frequency cutoff to maximum (160 Hz) 2. Subwoofer Level Control The subwoofer level control adjusts the amount of bass added to the sound system by the LS700P. This adjusts for the relative sensitivity of the companion full range speakers and the desired system frequency response. This control should be set by listening while operating at a medium level and then not changed. It is not possible to set this control properly at high levels since the limiter is determining the output level. Setting the level too high will over load the circuitry causing a loss of bass dynamics. The level control should not be set above the 9 oclock position
