Yorkville ES200P Service Manual

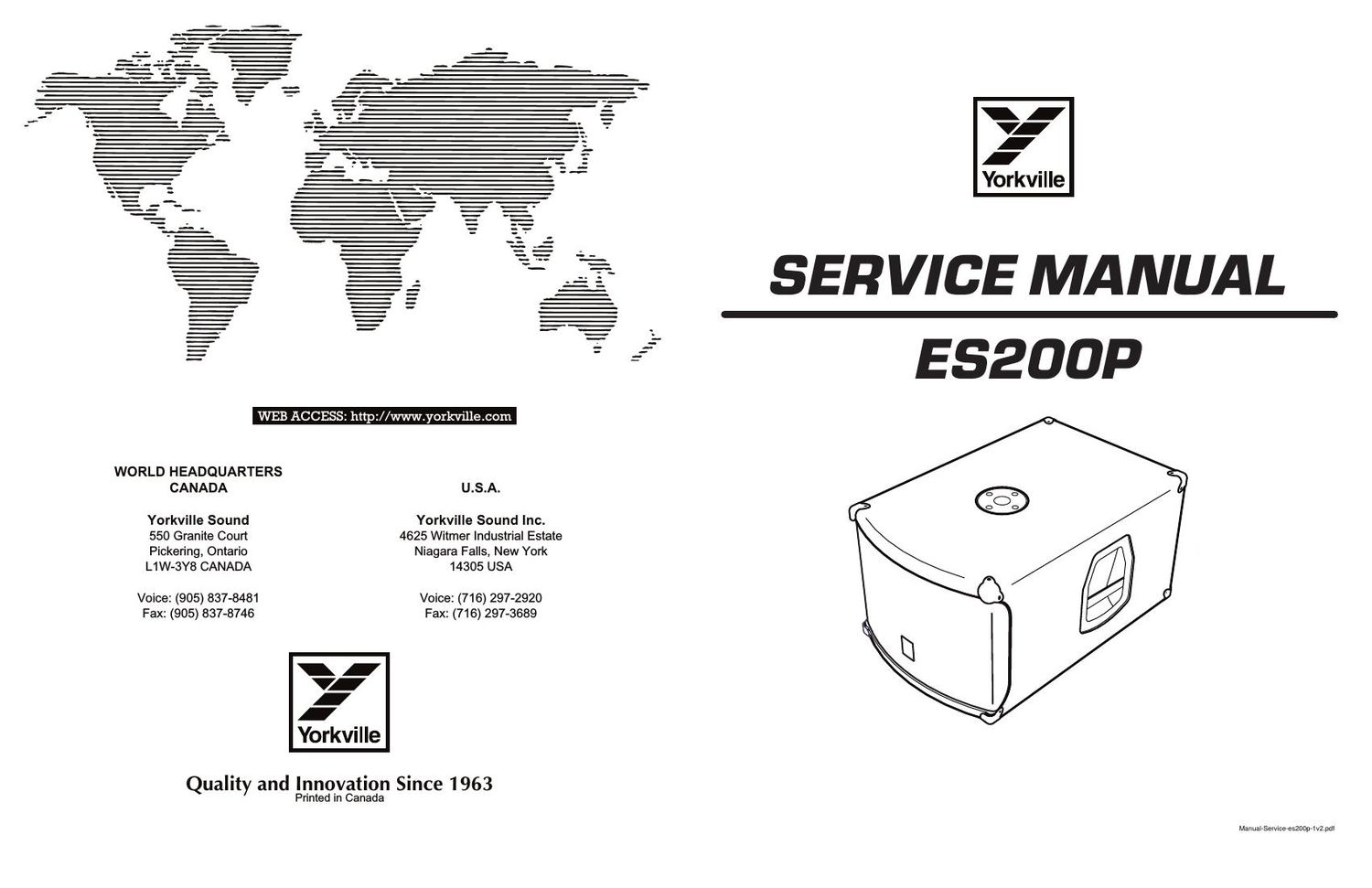

Page 1

g I
- V.
:_ I
__ g I
"' Yorkville

__-- _ SERVICE MANUAL

ESEOOP

WEB ACCESS: http://www.yorkville.com

WORLD HEADQUARTERS
CANADA U.S.A.
Yorkville Sound Yorkville Sound Inc.
550 Granite Court 4625 Witmer Industrial Estate
Pickering, Ontario Niagara Falls, New York
14305 USA

L1W-3Y8 CANADA
Voice: (905) 837-8481 Voice: (716) 297-2920
Fax: (905) 837-8746 Fax: (716) 297-3689

Yorkville

Quality and Innovation Since 1963
ManualrSeNicereSZOOpAv2.pdi

Printed in Canada

Page 2

IMPORTAN

RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE
NE Ps OUVRIR

INSTRUCTIONS PERTAINING TO A RISK
OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS.

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK O
NOT REMOVE COVER (OR BACK).
N0 USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.

Read Instructions:

The Owners Manual should be read and understood
before operation of your unit. Please, save these
instructions for future reference.

Packaging:
Keep the box and packaging materials, in case the unit
needs to be returned for sen/ice.

Warn I ng:

When using electric products, basic precautions should

always be followed, including the following:
Power Sources:
Your unit should be connected to a power source only of the
voltage specified in the owners manual or as marked on the unit.
This unit has a polarized plug. Do not use with an extension Cord or
receptacle unless the plug can be fully inserted. Precautions should
be taken so that the grounding scheme on the unit is not defeated.
Hazards:
Do not place this product on an unstable can, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with Cart, stand, tripod, bracket or table
recommended by the manufacturer or sold with the product. Follow the
manufacturers instructions when installing the product and use mounting
accessories recommended by the manufacturer.

The apparatus should not be exposed to dripping or splashing
water; no objects filled with liquids should be placed on the
apparatus.

Terminals marked with the lightning bolt" are hazardous live;
the external wiring connected to these terminals require installation
by an instructed person or the use of ready made leads or Cords.

No naked flame sources, such as lighted candles, should be
placed on the apparatus.

Power Cord:

The AC supply Cord should be routed so that it is unlikely that it will
be damaged. lithe AC supply Cord is damaged DO NOT
OPERATE THE UNIT.

Service:

The unit should be serviced only by qualified service personnel.

INSTRUCTIONS RELATIVES AU RISQUE
DE FEU, CHOC ELECTRIQUE, OU
BLESSURES AUX PERSONNES.

A VIS:

N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU
ARRIERE). NE CONTIENT AUCUNE PIECE REPARABLE

CONSULTEZ UN TECHNICIEN Q ALIFIE
POUR L'ENTRETIENT.

Veuillez lire le manuel:

|| oontient des informations qui devraient etres compn'ses avant
l'opération de votre appareil. Conservez S.V.P. ces instnICtions
pour consultations uItérieures

Emballage:

Conservez la boite aU cas 0U lappareil devait étre
retourner pour reparation.

Warning:

Attention: Lors de l'utilisation de produits I'electrique,

assurez-vous dadhérer a des précautions de bases
incluant celle qui suivent:
Alimentation:
L'appareil ne doit étre branché qu'a une source d'alimentation
correspondant au voltage spe'CiIie dans le manuel ou tel qu'indique
sur l'appareil. Cet appareil est équipé d'une prise d'alimentation
polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement a moins qu'il soit possible d'inse'rer Completement les
trois lames. Des precautions doivent etres prises afin d'eviter que le
systeme de mise a la terre de l'appareil ne soit desengage.
Hazard:
Ne pas placer cet appareil sur un chariot, un support, un tre'pied ou une
table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des
dommages importanis. Utiliser seulement un chariot, un support, un tre'pied
ou une table reoommandes par le fabriolnt ou vendus avec le produit.
Suivre les instructions du fabricant pour installer l'appareil et utiliser les
aocessoires recommandés par le fabricant.

|| convient de ne pas placer sur l'appareil de sources de flammes
nues, telles que des bougies allumées.

L'appeil ne doit pas etre expose a des egouttements d'eau ou des
éclaboussures et qu'aucun objet rempli de liquide tel que des vases
ne doit étre place sur l'appareil.

Les dispositifs marques d'une symbole d'eclair' sont des parties
dangereuses au toucher et que les cablages exte'rieurs connectés a
ces dispositifs de connection exterieure doivent etre effectivés par un
operateur formé ou en utilisant des cordons déja prepares.
Cordon d'alimentation:

Evitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS
L'APPAREIL si le cordon d'alimentation est endommage.
SerVIce:

Consultez un teChnicien qualifié pour l'entretien de votre appareil.

SAFE,V4.doc Version 4.0 02/11/99 11:54 AM

e3200p.xls Parts List 10/7/2002

vs 1: Description Qty. vs a: Description my.
6410 GRN 3MM LED 1v7 5MA CLEAR BRT 1 8581 CUSTOM PBL TRANSISTOR SPACER 2
6425 BAVZl 200v 0A25 DIODE T8R 2 4745 5.0w 0R1 5% BLK RES 2
6825 1N4148 75v 0A45 DIODE T8R 18 4729 5.0w 0R27 5% BLK RES 4
6438 1N4004 400v 1A0 DIODE T8R 4 4703 2.0w 2R 5% T8R RES 2
6827 1N5402 200v 3A0 DIODE 2 4905 1/4w 2R7 5% TSR RES 2
6434 6A2 200v 6A0 DIODE 4 2011 MW 11R3 1%FLAME PROOF T&R RES 2
6439 1N52258 3V0 0w5 ZENER 5% T&R 1 2015 1/4w 33R2 1%FLAME PROOF T&R RES 4
6822 1N4745A 16v0 1w0 ZENER 5% T8R 2 6134 1/4w 47R 5%MINI T8R RES 2
6824 1N52468 16v0 0w5 ZENER 5% T&R 2 4852 1/4w 100R 5% T8R RES 5
6463 1N5251BRL 22v0 0w5 ZENER 5% T&R 1 4987 1/4w 120R 5%MINI T8R RES 1
5101 805500 To92 NPN TRAN T8R TB 1 4909 MW 200R 5% T8R RES 1
5102 B05600 To92 PNP TRAN T8R TB 2 4857 um 220R 5% T8R RES 4
5103 MPSA06 To92 NPN TRAN T&R TA 1 4986 MW 270R 5%MINI T8R RES 1
5104 MPSA56 To92 PNP TRAN T8R TA 6 2028 um 475R 1%FLAME PROOF T&R RES 4
5109 MPSA43 T092 NPN TRAN TA 3 4743 114w 681R0 0.1% T8R RES 1
5106 MPSA63 To92 PNP DARL T8R TA 2 4823 um 1K 5% T&R RES 5
5122 J109 To92 NCH JFET T&R TC 1 4889 MW 1K3 5% T8R RES 1
6814 MJF6668 T221D PNP TRAN DARL TJ 1 4769 1/4w 1K4 1% T8R RES 2
6815 MJF6388 T221D NPN TRAN DARL TJ 1 4824 1/4w 1K5 5% T&R RES 1
6902 TIP142 To218 NPN TRAN DARL TE 2 4791 um 1K54 1% T8T RES 1
6903 TIP147 To218 PNPTRAN DARL TE 2 4705 2.0w 2K2 5% BLK RES 2
6840 MC33078P IC DUAL OP AMP 1 4847 1/4w 2K2 5% T8R RES 1
6882 TL072CP IC FET DUAL DP AMP 3 4883 MW 2K49 1% T8R RES 1
6889 TL074CN IC OUAD O/A T.| ONLY 1 4864 um 2K7 5% T&R RES 1
6745 LM13600N IC XCONDUCTANCE AMP 1 4764 1/4w 2K740 0.1%"- T8R RES 1
6880 4N35 OPTOVCOUPLER 1 4756 MW 4K120 0.1% T8R RES 1
6482 115R 20% 0w0 PTC THERMISTOR 1 4774 MW 4K12 1% T8R RES 3
5400 JOF 100v10%CAPT8RBEAD NPO 1 4910 1/4w 4K3 5% T&R RES 1
5410 100P 100v 10%CAP T&R BEAD NPO 2 4627 1/2w 4K7 5% T8R RES 2
5197 220P 100v 2%CAP T&R RAD CER.2"NPO 2 4827 1/4w 4K7 5% T8R RES 5
5412 220P 100v10%CAPT8RBEAD NPO 3 4762 1/4w 9K760 0.1% T8R RES 2
5416 470P 50v10%CAP T8R BEAD NPo 2 4800 um 10K0 1% T8R RES 1
6451 74m 250v 20%CAP BLK 'Y' 10MM AC 1 4829 1/4w 10K 5% T8R RES 17
5300 JON 50v10%CAPT8R BEAD X7R 2 4775 1/4w 14K0 1% T8R RES 1
5210 ,22N 100v10%CAP T8R RAD .2"FLM 1 4771 1/4w 17K8 1% T8R RES 1
6435 ,22N 275v 20%CAP BLK'X2'15MM AC 1 4832 1/4w 22K 5% T&R RES 2
5224 ,47N 100v 10%CAP TSR RAD .2"FLM 2 4840 1/4w 33K 5% T8R RES 5
5228 100M 100v 5%CAP T8R RAD .2"FLM 4 4908 1/4w 45K3 1% T8R RES 3
5314 100M 50v10%CAP T8R BEAD X7R 11 6119 1/4w 47K 5%MINI T&R RES 1
5229 150M 63v10%CAP T8R RAD .2"FLM 3- 4763 1/4w 82K50 0.1%"- T8R RES 4
5240 680M 63v10%CAP T&R RAD 2 6120 1/4w 100K 5%MINI T8R RES 6
5255 ,1U 63v 20%CAP T8R RAD 2 4879 1/4w 270K 5% T8R RES 1
5256 ,1U 63v 5%CAP T8R RAD 1 6127 1/4w 470K 5%MINI T&R RES 2
5945 ,10U 63v 20%CAP T8R RAD 1 4844 1/4w 1M 5% TBIR RES 2
5260 ,22U 50v 20%CAP T&R RAD 1 3608 10" QC~24AWG RIBBON HITMP 0.1" 1
5961 ,33U 16v 20%CAP T8R RAD 2 8742 4440 x 3/8 PAN PH TAPTITE JSSOO 2
5267 100U 25v 20%CAP T8R RAD . L 6 8823 6732 x 1 PAN PH TAPTITE 39500 6
5630 330U 25v 20%CAP BLK10x13MM EL 2 8998 6732 x 1 FLAT PH MS ZINC CLEAR 3
5859 4700U 50v 20%CAP BLK 25x36MM ELS 2 8811 #6 x1 1/4 FLAT RBTSN WOOD CLEAR ZN 8
4403 ,10K 5B LIN 16MM P14 1 8803 8732 x 3/8 PAN OUAD TAPTITE 33500 6
4520 ,10K TRIM For 1 8815 8732 x 3/4 PAN PH TAPTITE JSSOO 10
713 25 x 20 x 50 2 MIL PLASTIC BAG 1 8624 1032 x112 HEX HD MS 38500 BLK 4
8483 ADAPTOR.SPEAKER STAND,METAL,BLACK 1 8781 #10 x 7/8 FLAT PHIL TYPE A JSSOOBLK 13
8547 PLASTIC FOOT BLACK 4 8727 #10 x1" PAN PH TYPE A 39500 BLACK 16
3478 CLIP 205/187x032 1822ch DISCO/INS 2 8821 1016 X1 3/32 TYPE B HEX WISLOT BL 2
3489 CLIP 250x032 18»22AWG DISCO/INSL 4 8862 #10 X1 112 PAN PH TYPE A 39500 4
3491 CLIP 205/187x020 18722AWG DISCO/INS 2 8751 10732 x 2 PAN PH MS JSSOO 4
3682 250 MALE PCB TAB REEL 11 8777 MA x1FLAT PH TYPE A JSSOO M6 HEAD 4
3498 1/4" JCK PCB MT HORZ 2 8906 #14x2 ALLEN FLAT HD WOOD SCRw JSSOO 4
3451 EYELET SMALL 0.089 OD PLATED 6 8607 3/16 NYLON SPACER DD 1/8X ID .063 8
3414 INTERNATIONAL PC MOUNT FUSEHOLDER 2 3749 .375 SPACER ID.170 OD.31 NYLON 9
2407 2.5 AMP SLOVBLO .25x1,25 FUSE 1 7266 10" 2R150WPGM SPEAKER 1
8537 TEARDROP HANDLE "YORKVILLE" BLUE 1 8485 #6 SPLIT WASHER ZINC 1
8604 1032 T NUT 4 8473 #10 BLACK CUPWASHER SWF»1OBK 1
3719 DUAL XSISTOR T0218 SPRING YEL PLTD 2 3421 DPDT PUSH sw PCMT MAKE B4 BREAK 2
3795 #8 GROUND LUG ZIERICK 505469 1 3698 SPST ROKR sw OUIK180"AC PWR BL/BL 1
3803 NYLON SECURATACH MINI PLASTIC TIE 1 8468 VELCRO STRAP 3/4"><22CM (VELSTRAP) 1
3810 4" NYLON CABLE TIE 6 1298 ZOOBVKIMMA/BETAEISO >1994"NEW"XFMR 1
8661 BUTTON KNOB FLAT GREY 2
8693 S ROTARY KNOB GREY 1
3481 8' 3/18 SJT AC LINE CORD 250 CLIPS 1
3834 HEYCO #1214 STRAIN RELIEF 1
"Y" LOGO SML. DOMED YORKVILLE BLUE 1
3676 8 CIR CABLE HOLDER .098 2
8701 440 KEPS NUT ZINC 2
8800 632 KEPS NUT ZINC 18
8854 632 x11 " 0.D. HEX NUT ZINC CLEAR 1
8787 882 KEPS NUT ZINC 2
8841 10732 KEPS NUT ZINC 4
1

3866

ELASTOMER PAD TSIL 3 1.2X6.0
