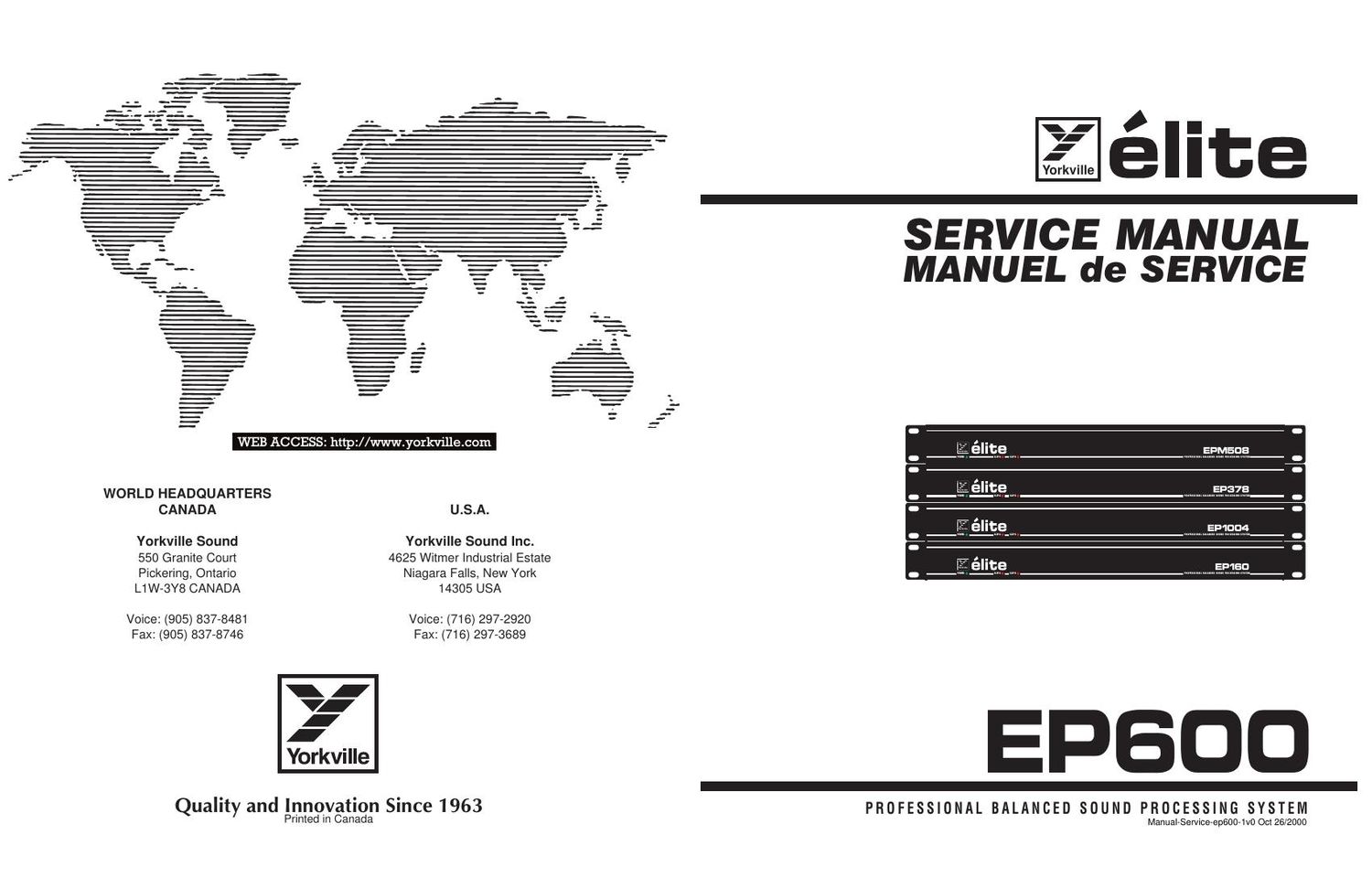

Yorkville EP600 Elite PA Processor Service Manual

Page 1

l

u'

l

WEB ACCESS: http://www.yorkv111e.com

WORLD HEADQUARTERS

CANADA U.S.A.

Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA

Yorkville Sound
550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA

Voice: (716) 297-2920

Voice: (905) 837-8481
Fax: (716) 297-3689

Fax: (905) 837-8746

Yorkville

Quality and Innovation Since 1963

Printed in Canada

Nun:

I
V.
-
-
YorkVille e I t e

SERVICE MANUAL
MANUEL de SERVICE

EPBDD

PROFESSIONAL BALANCED SOUND PROCESSING SYSTEM

Manual-Service-epGOO-WO Oct 26/2000

Page 2

IMPORTANT SAFETY INSTRU

UTION AVIS

RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE
NE Ps OUVRIR

INSTRUCTIONS PERTAINING TO A RISK
OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS.

CA U TION:

TO REDUCE THE RISK OF ELECTRIC SHOC
NOT REMOVE COVER (0R BACK).
N0 USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.

Read Instructions:

The Owner's Manual should be read and understood
before operation of your unit. Please, save these
instructions for future reference.

Packaging:
Keep the box and packaging materials, in case the unit
needs to be returned for service.

Warning:
When using electric products, basic precautions should
always be followed, including the following:

Power Sources:

Your unit should be connected to a power source only of the
voltage specified in the owners manual or as marked on the unit.
This unit has a polarized plug. Do not use with an extension cord or
receptacle unless the plug can be fully inserted. Precautions should
be taken so that the grounding scheme on the unit is not deteated.
H azards:

Do not place this product on an unstable cart, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with cart, stand, tripod, bracket, or table
recommended by the manufacturer or sold with the product. Follow the
manufacturers instructions when installing the product and use mounting
accessories recommended by the manufacturer.

The apparatus should not be exposed to dripping or splashing
water; no objects filled with liquids should be placed on the
apparatus.

Terminals marked with the lightning bolt" are hazardous live;
the external wiring connected to these terminals require installation
by an instructed person or the use of ready made leads or cords.

No naked flame sources, such as lighted candles, should be
placed on the apparatus.

Power Cord:

The AC supply cord should be routed so that it is unlikely that it will
be damaged. II the AC supply cord is damaged DO NOT
OPERATE THE UNIT.

Se rv ice:

The unit should be serviced only by qualified service personnel.

INSTRUCTIONS RELIA TIVES AU RISOUE
DE FEU, CHOC ELECTRIOUE, 0U
BLESSURES AUX PERSONNES.

A VIS:

NENLEVEZ PAS LE COUVERT (OU LE PANNEAU
ARRIERE). NE CONTIENT AUCUNE PIECE REPARABLE

PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE
POUR L'ENTRETIENT.

Veuillez lire Ie manuel:

|| contient des informations qui devraient étres comprises avant
l'opération de votre appareil. Consen/ez S.V.P. ces instructions
pour consultations ultérieures

Emballage:

Conservez la boite au cas DU l'appareil devait étre
retourner pour reparation.

Warning:

Attention: Lors de l'utilisation de produits électrique,

assurez-vous d'adhérer a des precautions de bases
incluant celle qui suivent:
Alimentation:
Lappareil ne doit étre branche qua une source d'alimentation
correspondant au voltage spéciIie dans le manuel ou tel qu'indique
sur l'appareil. Cet appareil est équipe d'une prise dalimentation
polarisee. Ne pas utiliser cet appareil avec un cordon de
raccordement a moins qu'il soit possible dinsérer completement les
trois lames. Des precautions doivent étres prises afin d'eviter que le
systeme de mise a la terre de l'appareil ne soit desengagé.
Hazard:
Ne pas placer cet appareil sur un chariot, un support, un tre'pied ou une
table instables. L'appareil pourrait tomber eI blesser quelqu'un ou subir des
dommages importants. Utiliser seulement un chariot, un support, un tre'pied
ou une table recommandes par le fabricant ou vendus avec le produit.
Suivre les instructions du fabricanl pour installer l'appareil et utiliser les
accessoires recommandes par le fabricant.

|| convient de ne pas placer sur lappareil de sources de flammes
nues, telles que des bougies allumees.

Lappeil ne doit pas etre expose a des egouttements deau ou des
eclaboussures et qu'aucun objet rempli de liquide tel que des vases
ne doit étre place sur l'appareil.

Les dispositits marques d'une symbole d'eclair' sont des parties
dangereuses au toucher et que les cablages exterieurs connecte's a
ces disposiIiIs de connection extérieure doivent étre effective's par un
operateur formé ou en utilisant des cordons déja prepares.
Cordon d'alimentation:

Evitez dendommager le cordon d'alimentation. NUTILISEZ PAS
L'APPAFIEIL si le cordon dalimentation est endcmmage.
Service:

Consultez un technicien qualifie pour l'entretien de votre appareil.

SAFE,V4.doC Version 4.0 02/11/99 11:54 AM

ep600 Oct 26/2000

VS No.

Description

my.

5991

RED 3MM LED 1V9 20MA W/STOP T&R

5990

GRN 3MM LED 1V7 20MA WISTOP T&R

6825

1N4148 75V 0A45 DlODE T&R

6438

1N4004 400V 1A0 DlODE T&R

6822

1N4745A 16VO 1W0 ZENER 5% T&R

5106

MPSA63 TO92 PNP DARL T&R TA

6774

BD139 TO126 NPN TRAN TG

6926

BD140 TO126 PNP TRAN TG

6882

TL072CP IC FET DUAL OP AMP

6889

TLO74CN IC QUAD O/A T,l ONLY

5413

390R 50V10%CAP T&R BEAD NPO

5205

715N 100V 10%CAP T&R RAD 2FLM

5226

768N 100V 5%CAP T&R RAD 2FLM

5228

100M 100V 5%CAP T&R RAD 2FLM

m

5229

150M 63V 10%CAP T&R RAD 2FLM

5231

220M 63V 10%CAP T&R RAD 2FLM

5233

330M 63V 5%CAP T&R RAD .2"FLM

5234

470M 63V 10%CAP T&R RAD 2FLM

5240

680M 63V 10%CAP T&R RAD 2FLM

5267

100U 25V 20%CAP T&R RAD .2EL

5630

330U 25V 20%CAP BLK10X13MM EL

4518

710K LlN 12MM HORIZONTAL STP26

714

1 5 MIL X 36" CLEAR POLY SHEETING

3489

CLIP 250X032 18722AWG DISCO/lNSL

3602

RlNG TERMlNAL18AWG WIRE & #8 SCREW

3682

250 MALE PCB TAB BULK CARTRIGE

3498

1/4" JCK PCB MT HORZ

3414

lNTERNATlONAL PC MOUNT FUSEHOLDER

2435

0,100 AMP SLOVBLO 25X1,25 FUSE

3827

SQUARE BUMPER BUTTON BLACK

8661

BUTTON KNOB FLAT GREY

8706

ROTARY KNOB BLACK WIBLUE POlNTER

3461

8' 3/18 SVT AC LINE CORD

3826

HEYCO #1150 STRAlN RELlEF

5989

4 ClR CABLE HOLDER .098

8800

6732 KEPS NUT ZINC

4599

22AWG SOLlD SC WlR T&R JMP

u.

4973

1,0W 1R 5%FLAME PROOF T&R RES

4896

1/4W 15R 5% T&R RES

4811

1/4W 68R 5% T&R RES

4852

1/4W 100R 5% T&R RES

4855

1/4W 330R 5% T&R RES

4873

1/4W 680R 5% T&R RES

4823

1/4W 1K 5% T&R RES

4802

1/4W 1K21 1% T&R RES

4988

1/4W 1K5 5%MlNI T&R RES

4808

1/4W 2K 5% T&R RES

4847

1/4W 2K2 5% T&R RES

6124

1/4W 3K 5%MlNl T&RRES

4774

1/4W 4K12 1% T&R RES

4639

1/4W 4K99 1% T&R RES

4870

1/4W 6K2 5% T&R RES

4801

1/4W 6K98 1% T&R RES

4810

1/4W 9K1 5% T&R RES

4762

1/4W 9K760 0.1% T&R RES

4800

1/4W 10K0 1% T&R RES

4856

1/4W 12K 5% T&R RES

4830

1/4W 15K 5% T&R RES

4784

1/4W 17K40 0.1% T&R RES

4885

1/4W 20K 5% T&R RES

4890

1/4W 30K 5% T&R RES

4941

1/4W 30K 5% 2U TKR RES

4840

1/4W 33K 5% T&R RES

4838

1/4W 100K 5% T&R RES

4844

1/4W 1M 5% T&R RES

3616

77" 4Cr26 AWG RIBBON CABLE 0.1"

9004

206A C R STEEL PRESHEAR 32X48X,038

9005

206A COLD ROLLED STEEL 4X8' SHEET

9020

186A COLD ROLLED STEEL 4X8 SHEET

9640

025" FlSHPAPER ( FLAT 48" SHEETS)

8801

6732 X 3/8 PAN PH TAPTlTE JSSOO

8829

6732 X 3/8 FLAT PH TAPTlTE 50334 HEA

8809

10732 X 1/4 PAN PH TAPTlTE JSSOO

8905

YORKVlLLE PRODUCT SCHEMATlC

3517

NYLON WASHER #8 0 062

8491

#10 SPLlT LOCK WASHER BO

3436

DPDT PUSH SW PCMT H BREAK B4 MAKE

1242

PROCESSOR PC MOUNT CE 220/125V XFMR
