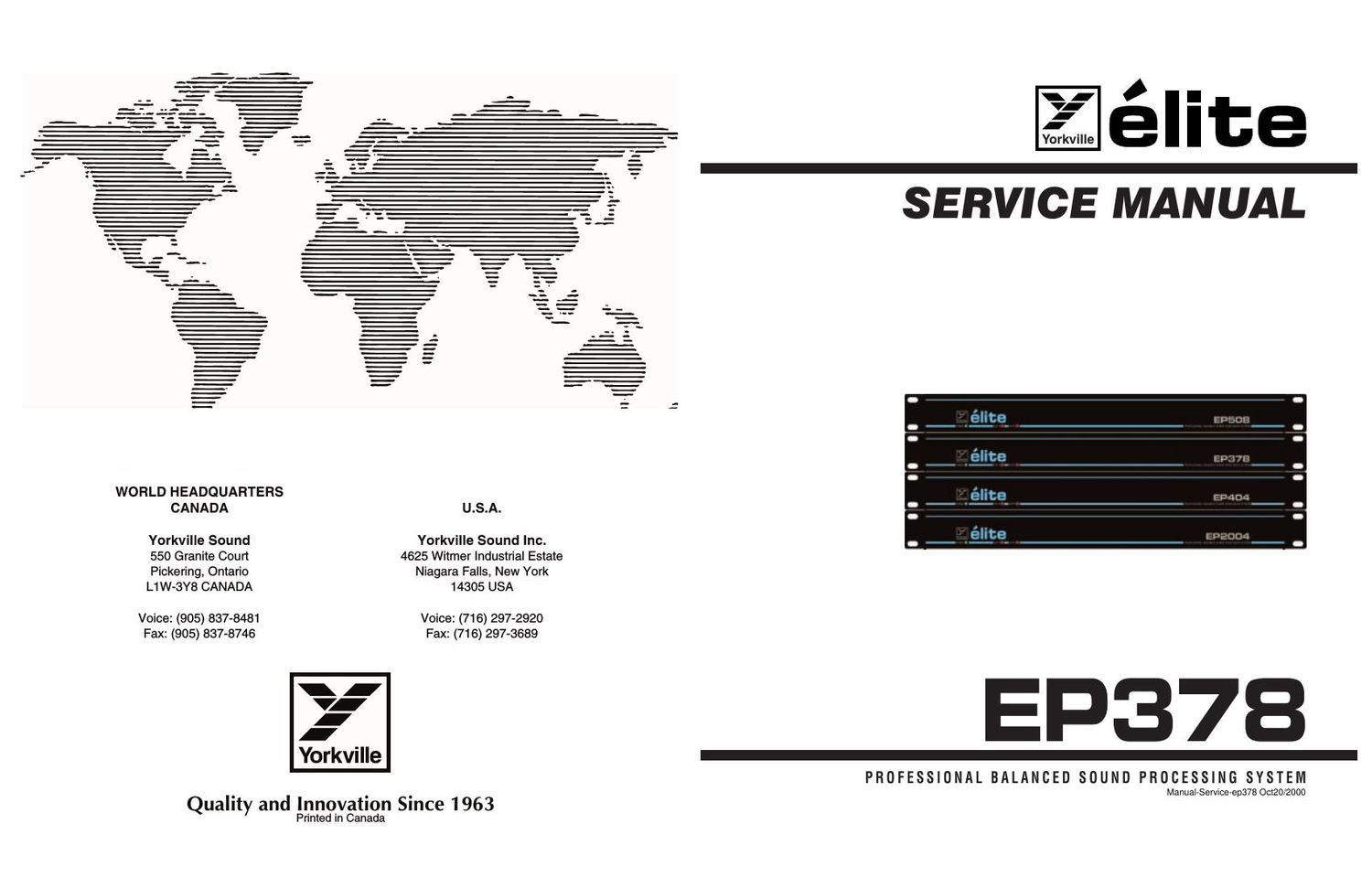

Yorkville EP378 Elite PA Processor Service Manual

Page 1

-IIIII|'

v

M
hm'u:

WORLD HEADQUARTERS
CANADA

Yorkville Sound
550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA

Voice: (905) 837-8481
Fax: (905) 837-8746

Yorkville

U.S.A.

Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA

Voice: (716) 297-2920
Fax: (716) 297-3689

Quality and Innovation Since 1963

Printed in Canada

v: '
amellte
SERVICE MANUAL

EP378

PROFESSIONAL BALANCED SOUND PROCESSING SYSTEM
Manual-Service-ep378 Oct20/2000

Page 2

IMPORTANT SAFETY INSTRU

UTION AVIS

RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE
NE Ps OUVRIR

INSTRUCTIONS PERTAINING TO A RISK
OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS.

CA U TION:

TO REDUCE THE RISK OF ELECTRIC SHOC
NOT REMOVE COVER (0R BACK).
N0 USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.

Read Instructions:

The Owner's Manual should be read and understood
before operation of your unit. Please, save these
instructions for future reference.

Packaging:
Keep the box and packaging materials, in case the unit
needs to be returned for service.

Warning:
When using electric products, basic precautions should
always be followed, including the following:

Power Sources:

Your unit should be connected to a power source only of the
voltage specified in the owners manual or as marked on the unit.
This unit has a polarized plug. Do not use with an extension cord or
receptacle unless the plug can be fully inserted. Precautions should
be taken so that the grounding scheme on the unit is not defeated.
H azards:

Do not place this product on an unstable cart, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with cart, stand, tripod, bracket, or table
recommended by the manufacturer or sold with the product. Follow the
manufacturers instructions when installing the product and use mounting
accessories recommended by the manufacturer.

The apparatus should not be exposed to dripping or splashing
water; no objects filled with liquids should be placed on the
apparatus.

Terminals marked with the lightning bolt" are hazardous live;
the external wiring connected to these terminals require installation
by an instructed person or the use of ready made leads or cords.

No naked flame sources, such as lighted candles, should be
placed on the apparatus.

Power Cord:

The AC supply cord should be routed so that it is unlikely that it will
be damaged. II the AC supply cord is damaged DO NOT
OPERATE THE UNIT.

Se rv ice:

The unit should be serviced only by qualified service personnel.

INSTRUCTIONS RELIA TIVES AU RISOUE
DE FEU, CHOC ELECTRIOUE, 0U
BLESSURES AUX PERSONNES.

A VIS:

NENLEVEZ PAS LE COUVERT (OU LE PANNEAU
ARRIERE). NE CONTIENT AUCUNE PIECE REPARABLE

PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN Q ALIFIE
POUR L'ENTRETIENT.

Veuillez lire le manuel:

|| contient des informations qui devraient étres comprises avant
I'opération de votre appareil. Consen/ez S.V.P. ces instructions
pour consultations ultérieures

Emballage:

Conservez la boite au cas ou l'appareil devait étre
retourner pour reparation.

Warning:

Attention: Lors de l'utilisation de produits électrique,

assurez-vous d'adhérer a des precautions de bases
incluant celle qui suivent:

Alimentation:

Lappareil ne doit étre branché qua une source d'alimentation
correspondant au voltage spéciIie dans le manuel ou tel qu'indiqué
sur l'appareil. Cet appareil est équipé d'une prise dalimentation
polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement a moins qu'il soil possible dinsérer completement les
trois lames. Des precautions doivent étres prises afin d'eviter que le
systeme de mise a la terre de l'appareil ne soit desengagé.

H azard :

Ne pas placer cet appareil sur un chariot, un support, un tre'pied ou une
table instables. L'appareil pourrait tomber e1 blesser quelqu'un ou subir des
dommages importants. Utiliser seulement un chariot, un support, un tre'pied
ou une table recommandés par le fabricant ou vendus avec le produit.
Suivre les instructions du fabricant pour installer l'appareil et utiliser les
accessoires recommandes par le fabricant.

ll convient de ne pas placer sur lappareil de sources de flammes
nues, telles que des bougies allumees.

Lappeil ne doit pas etre expose a des egouttements deau ou des
eclaboussures et qu'aucun objet rempli de liquide tel que des vases
ne dcit étre place sur l'appareil.

Les dispositits marques d'une symbole d'eclair' sont des parties
dangereuses au toucher et que les cablages exte'rieurs connecte's a
ces dispositiIs de connection extérieure doivent etre effective's par un
operateur forme ou en utilisant des cordons de'ja prepares.

Cordon d'alimentation:

Evitez dendommager le cordon d'alimentation. NUTILISEZ PAS
M si le cordon dalimentation est endcmmage.
Service:

Consultez un technicien qualifie pour l'entretien de votre appareil.

SAFE,V4.doC Version 4.0 02/11/99 11:54 AM

EP378 Parts List 9/30/98

YS Na.

Description

0
{<

YS No,

Description

my,

5990

GREEN 3MM LED 1V7 20MA RAD W STOPER

9929

6-32 X 3/9 FLAT PH TAPTITE B034 HEA

5991

RED 3MM LED 1V9 20MA RAD W/STOPER

am.

8909

0-32 X 1/4 PAN PH TAPTITE SJ500

9438

1N4004 400V 1A0 DIODE T&R

8905

ORKVILLE PRODUCT SCHEMATIC

6925

1N4149 75V 0A45 DIODE T&R

o

3517

YLON WASHER #9 0.062

9922

1N4745A 16V0 1W0 ZENER 5% T&R

9491

#10 SPLIT LOCK WASHER BO

5109

MPSA93 T092 PNP DARLINGTONT&R

3436

DPDT PUSH SW PCMT H BREAK B4 MAKE

6774

BD139 T0126 NPN TRANS

I 242

PROCESSOR PC MOUNT CE 220/125V XFMR

dam-tans

9926

BD140 T0126 PNP TRANS.

6940

MC33079P IC DUAL OP AMP

rod-MN

9992

TL072CP IC FET DUAL OP AMP

R3

5999

TLO74CN IC QUAD OIA TEXASI ONLY

5417

330P 50V 10%CAP T&R BEAD NPO

bro

5413

390P 50V 10%CAP T&R BEAD NPO

E

5425

71 N9 50V 10%CAP T&R BEAD X7R

s

5205

,15N 100V 10%CAP T&R RADIAL.2"FILM

S

5225

,69N 100V 5%CAP T&R RADIAL.2"FILM

s

5228

100M 100V 5%CAF' T&R RADIAL.2'FILM

m
s

5229

150M 63V 10%CAP T&R RADIAL.2"FILM

5231

220N 63V 10%CAP T&R RADIAL.2'FILM

5233

330M 63V 5%CAP T&R RADIAL.2"FILM

5234

470M 63V 10%CAP T&R RADIAL.2'FILM

5267

100U 25V 20%CAP T&R RADIAL ELE.2"

5630

330U 25V 20%CAP RADIAL ELECT BULK

4519

,10K STEREO/LINEAR HORIZ 12MM

3499

CLIP 250x032 19-22AWG DISCO/INSL

3602

RING TERMINAL 19AWG WIRE & #9 SCREW

3692

250 MALE PCB TAB BULK ON CATRIGE

3498

M203-02 PLAIN PC MNT JK SKT

3414

INTERNATIONAL PC MOUNT FUSEHOLDER

2435

0.100 AMP SLO-BLO .25X1.25 FUSE

3927

SQUARE BUMPER BUTTON BLACK

9661

BUTTON KNOB FLAT GREY

9705

ROTARY KNOB BLACK W/BLUE POINTER

NAmaNmm-nmmmbbmmb

3461

97 3/18 SVT AC LINE CORD

3929

HEYCO #1150 STRAIN RELIEF

5999

4 CIR CABLE HOLDER .099

dN-l

9900

6-32 KEPS NUT ZINC

4599

22AWG SOLID SC WIR T&R

5299

24AWG SOLID SC WIR RAD

4973

1.0W 1R 5%FLAME PROOF T&R RES

4996

1/4W 15R 5% T&R RES

4637

1/9W 69R 5% TER RES

4911

1/4W 69R 5% T&R RES

4952

1/4W 100R 5% T&R RES

4955

1/4W 330R 5% T&R RES

4973

1/4W 690R 5% T&R RES

4923

1/4W 1K 5% T&RRES

4902

1/4W 1K21 1% T&R RES

4908

1/4W 2K 5% T&RRES

4347

1/4W 2K2 5% T&R RES

5124

1/4W 3K 5%MINI T&R RES

4774

1/4W 4K12 1% T&R RES

4639

1/4W 4K99 1% T&R RES

512B

1/4W 4K99 1%MINI MF T&R RES

4970

1/4W 6K2 5% T&R RES

4901

1/4W 9K99 1% T&R RES

4910

1/4W 9K1 5% T&R RES

4762

1I4W 9K760 0.1%""' T&R RES

5116

1I4W 10K0 1%MINI MF T&FI RES

4955

1/4W 12K 5% T&R RES

4901

1/4W 13K 5% T&R RES

4930

1/4W 15K 5% T&R RES

4794

1I4W17K40 0.1%"" T&R RES

4995

1/4W 20K 5% T&R RES

4932

1/4W 22K 5% T&R RES

4902

1/4W 24K 5% T&R RES

4990

1/4W 30K 5% T&R RES

4941

1/4W 30K 5% .2U T&R RES

4940

1/4W 33K 5% T&R RES

4995

1/4W 51K 5% T&R RES

4935

1/4W 56K 5% T&R RES

4760

1/4W 75K 5% T&R RES

4938

1/4W 100K 5% T&R RES

5120

1/4W 100K 5%MINI T&R RES

4944

1/4W 1M 5% T&R RES

3616

13" 9C-26AWG RIBBON CABLE 2.5MM

9005

200A COLD ROLLED STEEL 4X9? SHEET

9020

1BGA COLD ROLLED STEEL 4X9 SHEET

9640

.025" FISHPAPER ( FLAT 49" SHEETS)

9901

6-32 X 3/9 PAN PH TAPTITE SJ500
