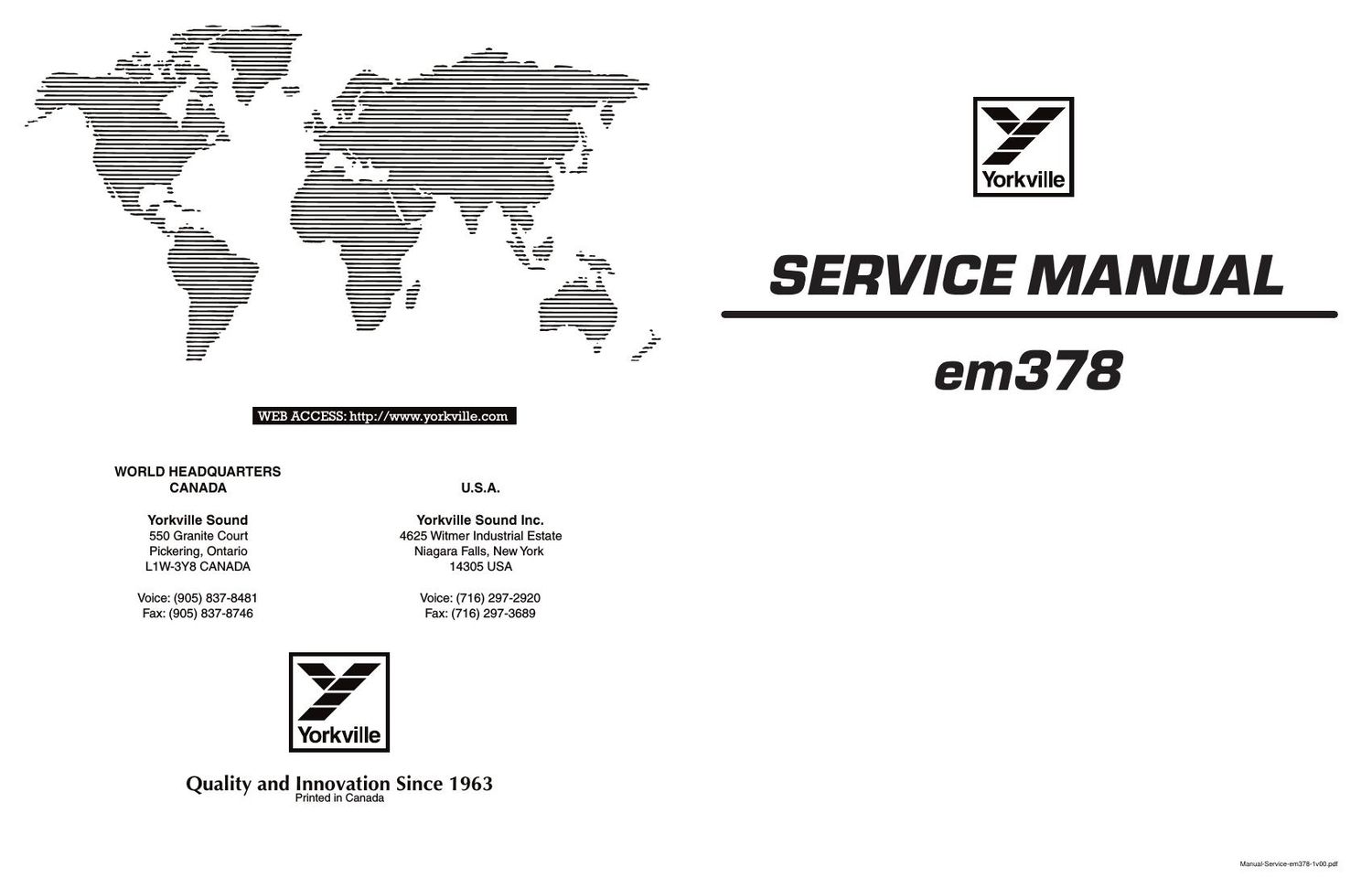

Yorkville EM378 Service Manual
This is the 5 pages manual for Yorkville EM378 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Yorkville EM378 Service Manual (Ocr-read)
Page 1
IMPORTANT SAFETY INSTRUCTIONS safety-4v3.eps - Oct. 26/05 CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS Read Instructions The Owners Manualshould be read and understood before operation of your unit. Please, save these instruc - tions for future reference. Packaging Keep the box and packaging materials, in case the unit needs to be returned for service. Warning When using electric products, basic precautions should always be followed, including the following: Power SourcesYour unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precautions should be taken so that the grounding scheme on the unit is not defeated. HazardsDo not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturers instructions when installing the product and use mounting accessories recommended by the manufacturer. The apparatus should not be exposed to dripping or splashing water; no objects filled with liquids should be placed on the apparatus. Terminals marked with the lightning bolt are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords. Ensure that proper ventilation is provided around the appliance. No naked flame sources, such as lighted candles, should be placed on the apparatus. Power CordThe AC supply cord should be routed so that it is unlikely that it will be damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. ServiceThe unit should be serviced only by qualified service personnel. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,NENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECEREPARABLE PAR LUTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT INSTRUCTIONS RELATIVES AU RISQUE DE FEU, CHOC ÉLECTRIQUE, OU BLESSURES AUX PERSONNES Veuillez Lire le Manuel Il contient des informations qui devraient êtres comprises avant lopération de votre appareil. Conservez S.V.P. ces instructions pour consultations ultérieures. Emballage Conservez la boite au cas ou lappareil devait être retourner pour réparation. Attention: Lors de lutilisation de produits électrique, assurez - vous dadhérer à des précautions de bases incluant celle qui suivent: AlimentationLappareil ne doit être branché quà une source dalimentation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lappareil. Cet appareil est équipé dune prise dalimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possible dinsérer complètement les trois lames. Des précautions doivent êtres prises afin deviter que le système de mise à la terre de lappareil ne soit désengagé. RisqueNe pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le fabricant. Il convient de ne pas placer sur lappareil de sources de flammes nues, telles que des bougies allumées. Lappeil ne doit pas être exposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des vases ne doit être placé sur lappareil. Assurez que lappareil est fourni de la propre ventilation. Les dispositifs marqués dune symbole déclair sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon dAlimentationÉvitez dendommager le cordon dalimentation. NUTILISEZ PAS LAPPAREIL si le cordon dalimentation est endommagé. ServiceConsultez un technicien qualifié pour lentretien de votre appareil.
Page 2
YS-118PW YS No. Description Qty. YS No. Description Qty. 5931 _6U8 100DC 10%CAP BLK RAD POLYE FLM 1 5944 _15U 100DC 10% CAP BLK RAD PLYE FLM 3 2422 3.00 AMP CIRCUIT BREAKER PC MOUN T 1 711 30 X 50 X 1.5MIL PLASTIC BAG 1 3720 _370UH COIL 18AWG R277 AIR COIL 1 3773 _690UH COIL 16AWG R000 AIR CORE 1 3760 1500UH COIL 14AWG R290 AIR CORE 2 8483 ADAPTOR,SPEAKER STAND,METAL,BLAC K 1 8547 PLASTIC FOOT BLACK, POLYETHYLENE 4 8562 CORNER, 3 LEGS, BLACK OXIDE 4 8569 CORNER, 2 LEGS NO LIP BLACK OXIDE 2 8888 NEOPRENE DRIVER GASKET 4.4 X 4.4 1 3489 CLIP 250X032 18-22AWG DISCO/INSL 7 3540 CLIP 312X032 12-16AWG UNINSULATED 2 3682 250 MALE PCB TAB REE L 7 3498 1/4" JCK PCB MT HORZ 2 6956 SPKON 4C PCB MT HORZ GRY #4 2 3451 EYELET SMALL 0.089 OD PLATED 25 3542 EYELET LARGE SE44 TIN-PLAT BRASS 4 8564 SMALL BAR HANDLE ALL META L 2 8604 10-32 T NUT 4 7401 8R 120W1.5"DRVR B&C TITANIUM DE72P 1 3853 1/2-13X 2" NYLON HEX SCREW 3 3854 1/2-13X1.5" NYLON HEX SCREW 1 3855 1/2-13 NYLON HEX NUT 4 9897 CABINET COVER, BLACK, 54" WIDE 15.375 3552 NYLON SPRING CLAMP 2 3803 NYLON SECUR-A-TACH MINI PLASTIC TIE 1 3810 4" NYLON CABLE TIE 3 8259D "Y" LOGO ELITE SERIES LARGE DOMED 1 3652 24V 55/50W DUPLO-D #R2 P45T BULB 1 8602 1/4-20 T NUT 4 4599 22AWG SOLID SC WIR T&R JMP 8 5012 15.W 8R2 5% BLK RES 1 4706 10.W 22R 5% BLK RES 2 8827 4-40 X 1/2 FLAT PH TAPTITE JS500 4 8767 #8 X 3/4 PAN PHIL TYPE A JS500 BLK 4 8785 #8 X 3/4 OVAL PH TYPE A BLACK OXIDE 3 8722 #8 X 1" PAN QUAD TYPE AB B/O 10 8875 #8 X 1 1/2 PAN PH TYPE A JS500 2 8809 10-32 X 1/4 PAN PH TAPTITE JS500 3 8756 #10 X 3/4 PAN PH TYPE A BLACK OXIDE 26 8707 #10 X 7/8 (#8 HEAD)FLAT PHIL TYPE A 16 8781 #10 X 7/8 FLAT PHIL TYPE A JS500BLK 4 8727 #10 X 1" PAN PH TYPE A JS500 BLAC K 16 8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 4 8777 #14 X 1FLAT PH TYPE A JS500 M6 HEAD 4 8709 1/4-20 X 1.5 PAN PHIL MS ZINC CLEAR 4 8739 M6 X 30 PAN PHIL M/S ZINC CLEA R 4 3744 SNAP IN .375 SPACER RICHCO 10 12/059Y8M 12" 8R 350WPGM SPEAKER 1 8818 3/4 OD X 3/8 ID X .080 THICK WASHER 8 3515 NYLON SHOULDER WASHER (SWS 4003) 3 3407 4PDT SLID SW PCMT V GOLD CONTACTS 1
