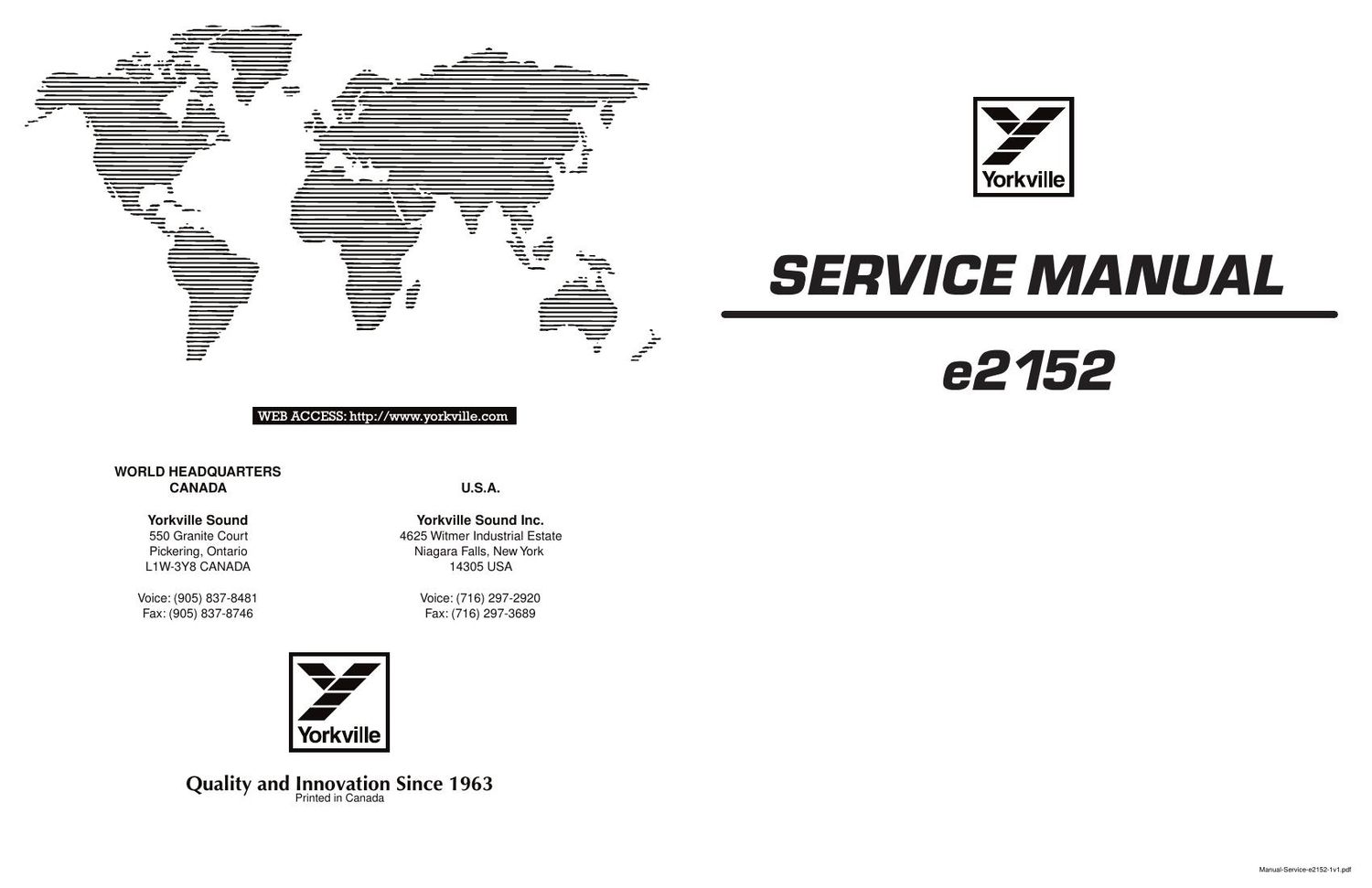

Yorkville E2152 Service Manual
This is the 5 pages manual for Yorkville E2152 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Yorkville E2152 Service Manual (Ocr-read)
Page 1
IMPORTANT SAFETY INSTRUCTIONS safety-4v3.eps - Oct. 26/05 CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DONOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS Read Instructions The Owners Manualshould be read and understood before operation of your unit. Please, save these instruc- tions for future reference. Packaging Keep the box and packaging materials, in case the unit needs to be returned for service. Warning When using electric products, basic precautions should always be followed, including the following: Power SourcesYour unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precautions should be taken so that the grounding scheme on the unit is not defeated. HazardsDo not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturers instructions when installing the product and use mounting accessories recommended by the manufacturer. The apparatus should not be exposed to dripping or splashing water; no objects filled with liquids should be placed on the apparatus. Terminals marked with the lightning bolt are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords. Ensure that proper ventilation is provided around the appliance. No naked flame sources, such as lighted candles, should be placed on the apparatus. Power CordThe AC supply cord should be routed so that it is unlikely that it will be damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. ServiceThe unit should be serviced only by qualified service personnel. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, NENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR LUTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT INSTRUCTIONS RELATIVES AU RISQUEDE FEU, CHOC ÉLECTRIQUE, OUBLESSURES AUX PERSONNES Veuillez Lire le Manuel Il contient des informations qui devraient êtres comprises avant lopération de votre appareil. Conservez S.V.P. ces instructions pour consultations ultérieures. Emballage Conservez la boite au cas ou lappareil devait être retourner pour réparation. Attention: Lors de lutilisation de produits électrique, assurez- vous dadhérer à des précautions de bases incluant celle qui suivent: AlimentationLappareil ne doit être branché quà une source dalimentation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lappareil. Cet appareil est équipé dune prise dalimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possible dinsérer complètement les trois lames. Des précautions doivent êtres prises afin deviter que le système de mise à la terre de lappareil ne soit désengagé. RisqueNe pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le fabricant. Il convient de ne pas placer sur lappareil de sources de flammes nues, telles que des bougies allumées. Lappeil ne doit pas être exposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des vases ne doit être placé sur lappareil. Assurez que lappareil est fourni de la propre ventilation. Les dispositifs marqués dune symbole déclair sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon dAlimentationÉvitez dendommager le cordon dalimentation. NUTILISEZ PAS LAPPAREIL si le cordon dalimentation est endommagé. ServiceConsultez un technicien qualifié pour lentretien de votre appareil.
Page 2
e2152 YS No. DescriptionQty.YS No. Description Qty. 6425 BAV21 200V 0A25 DIODE T&R 18709 1/4-20 X 1.5 PAN PHIL MS ZINC CLEAR 4 6825 1N4148 75V 0A45 DIODE T&R 18737 M6 X 25 PAN PHIL M/S ZINC CLEA R 4 6438 1N4007 400V 1A0 DIODE T&R 9 3751 SNAP IN 5/16 SPACER RICHCO 4 6934 MR854 400V 3A0 DIODE FASREC 4 3744 SNAP IN .375 SPACER RICHCO 13 6440 1N750ARL 4V7 0W5 ZENER 5% T&R 1 7427 15" 8R 500WPGM SPEAKER 2 6822 1N4745A 16V0 1W0 ZENER 5% T&R 2 8818 3/4 OD X 3/8 ID X .080 THICK WASHER 8 6433 1N5257B 33V0 0W5 ZENER 5% T&R 1 8489 1/4-20 SPLIT WASHER ZINC 4 5101 BC550C TO92 NPN TRANSISTOR T&R 1 3515 NYLON SHOULDER WASHER (SWS 4003) 1 5109 MPSA43 TO92 NPN TRANSISTOR T&R 1 3407 4PDT SLID SW PCMT V GOLD CONTACTS 1 6808 MJE15032 TO220 NPN TRAN TE 1 6988 MJL21194 TO3P NPN TRAN TK 1 6745 LM13600N IC XCONDUCTANCE AMP 1 5841 _47N 250V 10%CAP RAD POLYFILM BULK 1 5320 330N 50V 10%CAP T&R BEAD X7R 1 5960 _6U8 140AC 10%CAP BLK RAD POLYP FLM 1 5929 _10U 140AC 10%CAP BLK RAD POLYP FLM 2 5945 _10U 63V 20%CAP T&R RAD .2"EL 3 5849 _15U 240V 10%CAP BLK RAD POLYP FLM 3 5619 330U 100V 20%CAP BLK 12X25MM EL 1 712 32 X 30 X 72 2 MIL PLASTIC BAG 1 3772 _560UH COIL 18AWG R348 AIR CORE 3 3767 _900UH COIL 14AWG R000 AIR CORE 1 8467 2X2-IB-3/8" FLYING HARDWARE BRACKET 4 8545 RECESSED RUBBER BUMPER WITH WASHER 2 8562 CORNER, 3 LEGS, BLACK OXIDE 2 8569 CORNER, 2 LEGS NO LIP BLACK OXIDE 4 8579 4000 SERIES RIGID CASTE R 2 3924 1/4" JCK PCB MT VERT 2XTIP HICURNT 2 3628 SPKON 4C PCB MT VERT 250TAB GRY #4 2 8509 BLACK BLANK XOVERDISH PLASTIC CNFG1 1 3451 EYELET SMALL 0.089 OD PLATED 23 3542 EYELET LARGE SE44 TIN-PLAT BRASS 2 8551 BAR HANDLE RIGHT ANGLE TOP LOAD 2 8565 BAR HANDLE ALL META L 2 8604 10-32 T NUT 8 7403 8R 100W 2" DRIVER B&C DE750YT 1 3853 1/2-13X 2" NYLON HEX SCREW 1 3854 1/2-13X1.5" NYLON HEX SCREW 3 3855 1/2-13 NYLON HEX NUT 4 3501 B52200F006 COMP WASH #4 SMALL 2 8721 3/8-16X11/4 GRD5 FLAT ALLEN KEY SJ5 9 3803 NYLON SECUR-A-TACH MINI PLASTIC TIE 1 3810 4" NYLON CABLE TIE 2 H14 HORN 90 X 30 1.5" BI-RADIAL 1 8460 ELITE SERIES ALUMINIZED DECA L 1 8259D "Y" LOGO ELITE SERIES LARGE DOMED 1 3538 24 PIN BREAKAWAY LOCK .156 0.166 3543 20 PIN BRKAWAY 90 LOCK .156 0.6 3549 TRIFURCON TERM .156 16 3558 TERM HOUSING 4 CIR .156/RAMP 2 3559 TERM HOUSING 8 CIR .156/RAMP 1 3668 4 CIR CHASSIS MOUNT HDR .156 1 3903 PCB CONN 4 CIR BOTTOM .156 2 8602 1/4-20 T NUT 14 8724 3/8-16 T-NUT (SCREW MOUNT) 1 4599 22AWG SOLID SC WIR T&R JMP 12 4694 5.0W 1R8 5% BLK RES 3 4915 15.W 5R 10% BLK RES 8 5012 15.W 8R2 5% BLK RES 4 5013 15.W 22R 5% BLK RES 8 4602 1/8W 100R 5% T&R RES 1 4736 5.0W 390R 5% BLK RES 1 4690 1/2W 442R 1% T&R RES 2 4689 2.0W 470R 5% BLK RES 1 4716 5.0W 750R 5% BLK RES 1 4981 1/4W 1K 5%MINI T&R RES 4 4718 5.0W 1K5 5% BLK RES 2 5005 2.0W 1K8 5% T&R RES 1 4983 1/4W 10K 5%MINI T&R RES 1 6120 1/4W 100K 5%MINI T&R RES 2 4991 1/4W 133K 1%MINI T&R RES 2 4796 1/4W 180K 5%MINI T&R RES 1 6127 1/4W 470K 5%MINI T&R RES 1 3794 RELAY 1C 40AMP DC24 066MA PC-S 1 8729 #4 X 3/8 FLAT QUAD TYPE A JS500 BLK 4 8742 4-40 X 3/8 PAN PH TAPTITE JS500 1 8871 4-40 X 5/8 PAN PH MS JS500 1 8785 #8 X 3/4 OVAL PH TYPE A BLACK OXIDE 32 8722 #8 X 1" PAN QUAD TYPE AB B/O 10 8874 8-32 X 1" PAN PHIL TAPTITE JS500 4 8809 10-32 X 1/4 PAN PH TAPTITE JS500 2 8756 #10 X 3/4 PAN PH TYPE A BLACK OXIDE 58 8727 #10 X 1" PAN PH TYPE A JS500 BLAC K 8 8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 8 8862 #10 X 1 1/2 PAN PH TYPE A JS500 6 8928 #14X11/4 ALLEN FLHD WOOD SCRW JS500 8 8770 1/4-20 X 1 5/16 TRUSS PH MS JS500 10
