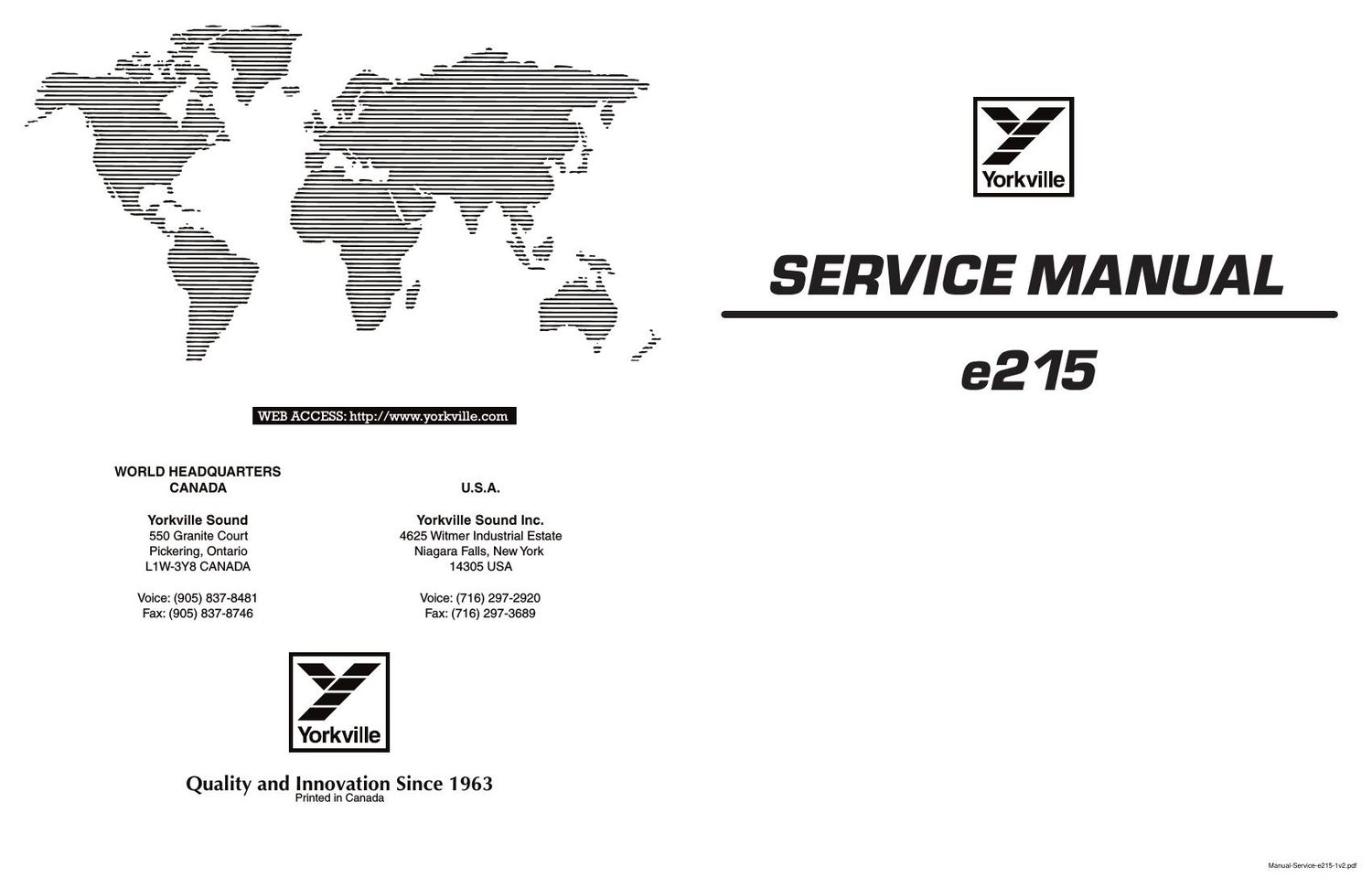

Yorkville E215 Service Manual
This is the 8 pages manual for Yorkville E215 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Yorkville E215 Service Manual (Ocr-read)
Page 1
The exclamation point within an equilatereal triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. Le point dexclamation à lintérieur dun triangle équilatéral est prévu pour alerter lutilisateur de la présence dinstructions importantes dans la littérature accompag-nant lappareil en ce qui concerne lopération et la maintenance de cet appareil. This lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated dangerous voltage within the products enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Ce symbole déclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter lutilisateur de la présence dun « voltage dangereux » non-isolé à proximité de lenceinte du produit qui pourrait être dampleur suffisante pour présenter un risque de choque électrique. IMPORTANT SAFETY INSTRUCTIONS safety-4v7 - May 7/2008 CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS Instructions pertaining to a risk of fire, electric shock, or injury to a person Read Instructions: The Owners Manual should be read and understood before operation of your unit. Please, save these instructions for future reference and heed all warnings. Clean only with dry cloth. Packaging: Keep the box and packaging materials, in case the unit needs to be returned for service. Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or moisture. Do not use this apparatus near water! Warning: When using electric products, basic precautions should always be followed, including the following: Power SourcesYour unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precau- tions should be taken so that the grounding scheme on the unit is not defeated. An apparatus with CLASS I construction shall be connected to a Mains socket outlet with a protective earthing ground. Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable. HazardsDo not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturers instructions when installing the product and use mounting accessories recommended by the manufacturer. Only use attachments/accessories specified by the manufacturer Note: Prolonged use of headphones at a high volume may cause health damage on your ears. The apparatus should not be exposed to dripping or splashing water; no objects filled with liquids should be placed on the apparatus. Terminals marked with the lightning bolt are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords. Ensure that proper ventilation is provided around the appliance. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat. No naked flame sources, such as lighted candles, should be placed on the apparatus. Power CordDo not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be damaged. Protect the power cord from being walked on or pinched particularly at plugs. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect this apparatus from the AC Mains, disconnect the power supply cord plug from the AC receptacle. The mains plug of the power supply cord shall remain readily operable.Unplug this apparatus during lightning storms or when unused for long periods of time. ServiceThe unit should be serviced only by qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, NENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR LUTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant lopération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations ultérieures et observez tous les avertissements. Nettoyez seulement avec le tissu sec. Emballage: Conservez la boite au cas ou lappareil devait être retourner pour réparation. Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. Nutilisez pas cet appareil près de leau! Attention: Lors de lutilisation de produits électrique, assurez-vous dadhérer à des précautions de bases incluant celle qui suivent: AlimentationLappareil ne doit être branché quà une source dalimentation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lappareil. Cet appareil est équipé dune prise dalimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possible dinsérer complètement les trois lames. Des précautions doivent êtres prises afin deviter que le système de mise à la terre de lappareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale dalimentation avec connexion intacte de mise à la masse. Lorsquune prise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse. RisqueNe pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé sur vos oreilles. . Il convient de ne pas placer sur lappareil de sources de flammes nues, telles que des bougies allumées. Lappeil ne doit pas être exposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des vases ne doit être placé sur lappareil. Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à linstallation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la\ chaleur. Les dispositifs marqués dune symbole déclair sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon dAlimentationNe pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon dalimentation. Une prise polarisée dispose de deux lames dont une plus large que lautre. Une prise avec tige de mise à la masse dispose de deux lames en plus dune troisième tige qui connecte à la masse\ . La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle nest pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez dendommager le cordon dalimentation. Protégez le cordon dalimentation. Assurez- vous quon ne marche pas dessus et quon ne le pince pas en particulier aux prises. NUTILISEZ PAS LAPPAREIL si le cordon dalimentation est endommagé. Pour débrancher complètement cet appareil de lalimentation CA principale, déconnectez le cordon dalimentation de la prise dalimentation murale. Le cordon dalimentation du bloc dalimentation de lappareil doit demeurer pleinement fonctionnel. Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes. ServiceConsultez un technicien qualifié pour lentretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple si le cordon dalimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à lintérieur ou des objets sont tombés dans l'appareil, si l'appareil a ét\ é exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé. S2125A
Page 2
E215 Parts List 3/10/2011 YS No. DescriptionQty.YS No. Description Qty. 6494 0R10 20% 2W1 1.85AMP PTC AUTOFUSE 1 5932 __2U2 100V 10%CAP BLK RAD POLYE FLM 1 5938 560N 100VDC 10%CAP BLKRAD POLY FLM 1 5849 _15U 240V 10%CAP BLK RAD POLYP FLM 4 5929 _10U 140AC 10%CAP BLK RAD POLYP FLM 1 5930 _10U 100DC 10%CAP BLK RAD POLYE FLM 5 5944 _15U 100VDC 10%CAP BLKRAD POLY FLM 4 3772 _560UH COIL 18AWG R348 AIR CORE 1 3724 1000UH COIL 20AWG R361 IRN CORE 1 3726 1500UH COIL 16AWG R156 IRN CORE 1 3875 4000UH COIL 17AWG R??? IRN CORE 1 8467 2X2-IB-3/8" FLYING HARDWARE BRACKET 2 8545 RECESSED RUBBER BUMPER WITH WASHER 2 8562 CORNER, 3 LEGS, BLACK POWDER COAT 2 8569 CORNER,2 LEGS/NO LIP BLACK POWDER C 4 8579 4000 SERIES RIGID CASTE R 2 3489 CLIP 250X032 18-22AWG DISCO/INSL 2 3924 1/4" JCK PCB MT VERT 2XTIP HICURNT 2 3628 SPKON 4C PCB MT VERT 250TAB GRY #4 2 8509 BLACK BLANK XOVERDISH PLASTIC CNFG1 1 3414 INTERNATIONAL PC MOUNT FUSEHOLDE R 2 2405 10.0 AMP SLO-BLO .25X1.25 FUSE 1 2438 12.0 AMP SLO-BLO .25X1.25 FUSE 1 8551 BAR HANDLE RIGHT ANGLE TOP LOAD 1 8565 BAR HANDLE ALL METAL RECTANGULA R 2 7402 _8R 45W 1.00" DRIVER 4550-8R BMS 1 3854 1/2-13X1.5" NYLON HEX SCREW 1 3855 1/2-13 NYLON HEX NUT 1 8721 3/8-16X11/4 GRD5 FLAT SCKT HD JS500 5 9897 CABINET COVER, BLACK, 54" WIDE 33.75 3798 8" NYLON CABLE TIE 1 3803 NYLON SECUR-A-TACH MINI PLASTIC TIE 1 3810 4" NYLON CABLE TIE 1 3841 5.5" NYLON CABLE TIE 1 H31 HORN 1.0" 80X50 1KHZ CUTOFF 1 3559 TERM HOUSING 8 CIR .156/RAMP 2 4097 CONN PLUG 6 POS. .084" V-2 FEMALE 1 3543 20 PIN BRKAWAY 90 LOCK .156 0.4 5989 4 CIR CABLE HOLDER .098 1 3538 24 PIN BREAKAWAY LOCK .156 0.334 4147 6 PIN POWER PIN HEADER 1 3549 TRIFURCON TERM .156 12 3576 SOCKET TERMINAL 14-20 AWG. 6 8509D ALUMINIZED DECAL FOR 8509 DISH 1 8259D LOGO ELITE SERIES LARGE DOMED 1 8604 10-32 T NUT 8 8602 1/4-20 T NUT 12 8724 3/8-16 T-NUT (SCREW MOUNT) 1 5047 20.W 3R9 10% BLK RES 1 5048 20.W 5R 10% BLK RES 1 4634 1/2W 47K 5% T&R RES 2 8729 #4 X 3/8 FLAT QUAD TYPE A JS500 BLK 4 8811 #6 X 1 1/4 FLAT HD SQ SCKT WS ZN CL 41 8785 #8 X 3/4 OVAL PH TYPE A BLACK OXIDE 16 8722 #8 X 1" PAN QUAD TYPE AB B/O 20 8756 #10 X 3/4 PAN PH TYPE A BLACK OXIDE 54 8727 #10 X 1" PAN PH TYPE A JS500 BLAC K 9 8928 #14X11/4 ALLEN FLHD WOOD SCRW JS500 10 8815 8-32 X 3/4 PAN PH TAPTITE JS500 4 8843 10-32 X 1 1/8 FLAT QUAD MS JS500 4 8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 8 8847 1/4-20 X 1 1/4 FLAT PH MS JS500 4 8770 1/4-20 X 1 5/16 TRUSS PH MS JS500 10 8730 M6 X 16 HEX BOLT ZINC 2 3744 SNAP IN .375 SPACER RICHCO 10 7436 15" 8R 500WPGM SPKR NEO 2 8489 1/4-20 SPLIT WASHER BLACK OXIDE 2 8817 #10 FLAT WASHER FOR 3/16" BOLT 2 3407 4PDT SLID SW PCMT V GOLD CONTACTS 1 3937 YEL 18AWG TR64 PREFUSED WIRE 6.166 3938 BRN 18AWG TR64 PREFUSED WIRE 1.666 3939 BLU 18AWG TR64 PREFUSED WIRE 1.666 3940 RED 18AWG TR64 PREFUSED WIRE 3.833 3941 BLK 18AWG TR64 PREFUSED WIRE 11.333 3948 ORN 18AWG TR64 PREFUSED WIRE 4.666
