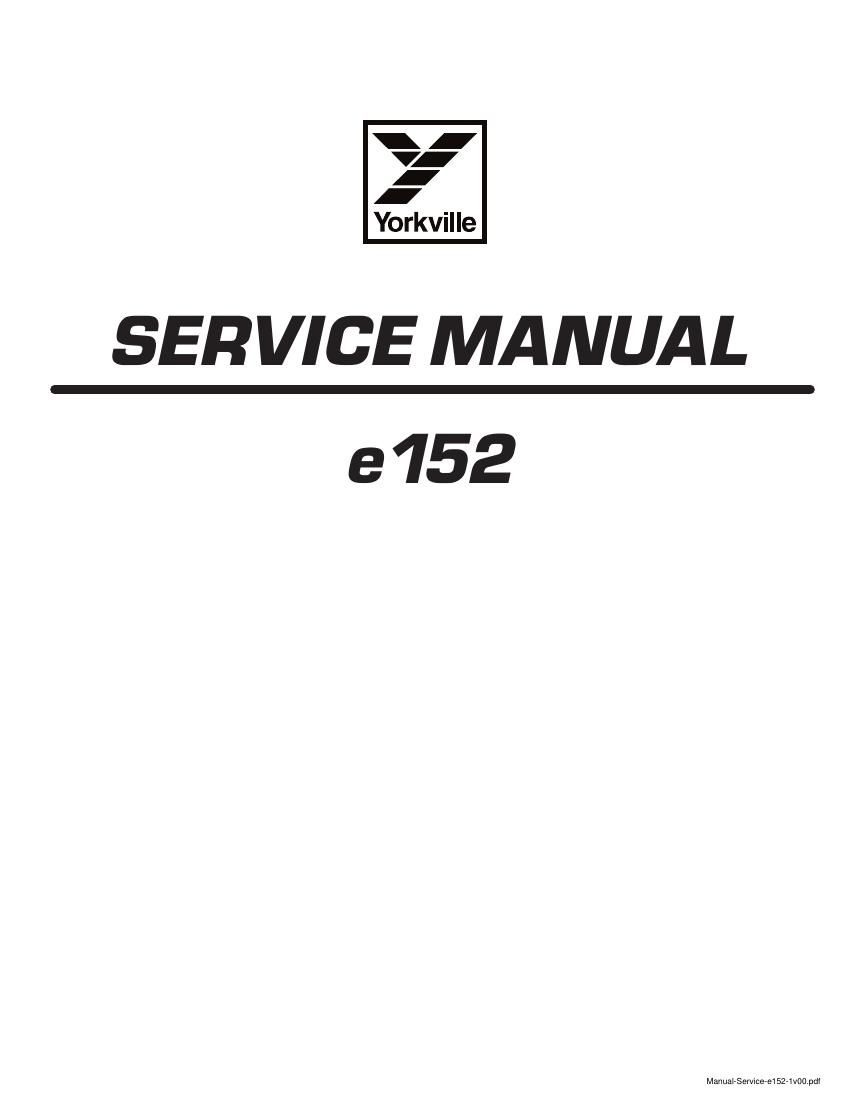

Yorkville E152 Service Manual
This is the 8 pages manual for Yorkville E152 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Yorkville E152 Service Manual (Ocr-read)
Page 1
IMPORTANT SAFETY INSTRUCTIONS safety-4v3.eps - Oct. 26/05 CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS Read Instructions The Owners Manualshould be read and understood before operation of your unit. Please, save these instruc - tions for future reference. Packaging Keep the box and packaging materials, in case the unit needs to be returned for service. Warning When using electric products, basic precautions should always be followed, including the following: Power SourcesYour unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precautions should be taken so that the grounding scheme on the unit is not defeated. HazardsDo not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturers instructions when installing the product and use mounting accessories recommended by the manufacturer. The apparatus should not be exposed to dripping or splashing water; no objects filled with liquids should be placed on the apparatus. Terminals marked with the lightning bolt are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords. Ensure that proper ventilation is provided around the appliance. No naked flame sources, such as lighted candles, should be placed on the apparatus. Power CordThe AC supply cord should be routed so that it is unlikely that it will be damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. ServiceThe unit should be serviced only by qualified service personnel. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,NENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECEREPARABLE PAR LUTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT INSTRUCTIONS RELATIVES AU RISQUE DE FEU, CHOC ÉLECTRIQUE, OU BLESSURES AUX PERSONNES Veuillez Lire le Manuel Il contient des informations qui devraient êtres comprises avant lopération de votre appareil. Conservez S.V.P. ces instructions pour consultations ultérieures. Emballage Conservez la boite au cas ou lappareil devait être retourner pour réparation. Attention: Lors de lutilisation de produits électrique, assurez - vous dadhérer à des précautions de bases incluant celle qui suivent: AlimentationLappareil ne doit être branché quà une source dalimentation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lappareil. Cet appareil est équipé dune prise dalimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possible dinsérer complètement les trois lames. Des précautions doivent êtres prises afin deviter que le système de mise à la terre de lappareil ne soit désengagé. RisqueNe pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le fabricant. Il convient de ne pas placer sur lappareil de sources de flammes nues, telles que des bougies allumées. Lappeil ne doit pas être exposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des vases ne doit être placé sur lappareil. Assurez que lappareil est fourni de la propre ventilation. Les dispositifs marqués dune symbole déclair sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon dAlimentationÉvitez dendommager le cordon dalimentation. NUTILISEZ PAS LAPPAREIL si le cordon dalimentation est endommagé. ServiceConsultez un technicien qualifié pour lentretien de votre appareil.
Page 2
e152 Jul 14/06 YS No. Description Qty. YS No. Description Qty.6494 0R10 20% 2W1 1.85AMP PTC AUTOFUSE 1 5963 560N 160VAC 10%CAPBLK RAD POLYP FLM 1 5966 _1U5 150AC 10%CAP BLK RAD POLYP FLM 1 5962 _2U2 140AC 10%CAP BLK RAD POLYP FLM 1 5949 _3U3 140AC 10%CAP BLK RAD POLYP FLM 1 5929 _10U 140AC 10%CAP BLK RAD POLYP FLM 1 5849 _15U 240V 10%CAP BLK RAD POLYP FLM 1 3840 _220UH COIL 18AWG R000 BOBBIN 1 3724 1000UH COIL 20AWG R361 IRON CORE 2 3764 1300UH COIL 14AWG R280 AIR CORE 1 8467 2X2-IB-3/8" FLYING HARDWARE BRACKET 2 8483 ADAPTOR,SPEAKER STAND,METAL,BLAC K 1 8547 PLASTIC FOOT BLACK, POLYETHYLENE 8 8562 CORNER, 3 LEGS, BLACK OXIDE 2 8569 CORNER, 2 LEGS NO LIP BLACK OXIDE 4 8888 NEOPRENE DRIVER GASKET 4.4 X 4.4 1 3924 1/4" JCK PCB MT VERT 2XTIP HICURNT 2 3628 SPKON 4C PCB MT VERT 250TAB GRY #4 2 8509 BLACK BLANK XOVERDISH PLASTIC CNFG1 1 3451 EYELET SMALL 0.089 OD PLATED 16 3542 EYELET LARGE SE44 TIN-PLAT BRASS 2 8565 BAR HANDLE ALL META L 2 8604 10-32 T NUT 4 7401 8R 120W1.5"DRVR B&C TITANIUM DE72P 1 3853 1/2-13X 2" NYLON HEX SCREW 1 3854 1/2-13X1.5" NYLON HEX SCREW 1 3855 1/2-13 NYLON HEX NUT 2 8721 3/8-16X11/4 GRD5 FLAT ALLEN KEY SJ5 5 3803 NYLON SECUR-A-TACH MINI PLASTIC TIE 1 3841 5.5" NYLON CABLE TIE 1 8509D ALUMINIZED DECAL FOR 8509 DISH 1 8259D "Y" LOGO ELITE SERIES LARGE DOMED 1 3538 24 PIN BREAKAWAY LOCK .156 0.166 3543 20 PIN BRKAWAY 90 LOCK .156 0.4 3549 TRIFURCON TERM .156 12 3558 TERM HOUSING 4 CIR .156/RAMP 1 3559 TERM HOUSING 8 CIR .156/RAMP 1 5989 4 CIR CABLE HOLDER .098 1 8602 1/4-20 T NUT 4 8724 3/8-16 T-NUT (SCREW MOUNT) 1 4599 22AWG SOLID SC WIR T&R JMP 12 4711 15.W 3R9 10% BLK RES 2 4739 10.W 10R 5% BLK RES 2 4759 30.W 44R 10% BLK RES 4 8729 #4 X 3/8 FLAT QUAD TYPE A JS500 BLK 4 8811 #6 X 1 1/4 FLAT QDRX WS LR CLEAR ZN 8 8785 #8 X 3/4 OVAL PH TYPE A BLACK OXIDE 16 8815 8-32 X 3/4 PAN PH TAPTITE JS500 4 8722 #8 X 1" PAN QUAD TYPE AB B/O 11 8753 #10 X 1/2 PAN PH TYPE A JS500 BLAC K 14 8756 #10 X 3/4 PAN PH TYPE A BLACK OXIDE 20 8781 #10 X 7/8 FLAT PHIL TYPE A JS500BLK 8 8727 #10 X 1" PAN PH TYPE A JS500 BLAC K 16 8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 4 8777 #14 X 1FLAT PH TYPE A JS500 M6 HEAD 4 8928 #14X11/4 ALLEN FLHD WOOD SCRW JS500 6 8847 1/4-20 X 1 1/4 FLAT PH MS JS500 4 8709 1/4-20 X 1.5 PAN PHIL MS ZINC CLEAR 4 8737 M6 X 25 PAN PHIL M/S ZINC CLEA R 4 3744 SNAP IN .375 SPACER RICHCO 11 7400 15" 8R 800WPGM SPEAKER B&C15/257Y8M 1 8818 3/4 OD X 3/8 ID X .080 THICK WASHER 8 8489 1/4-20 SPLIT WASHER ZINC 4 3515 NYLON SHOULDER WASHER (SWS 4003) 1 3937 YEL 18AWG TR64 PREFUSED WIRE 3.75 3938 BRN 18AWG TR64 PREFUSED WIRE 1.25 3939 BLU 18AWG TR64 PREFUSED WIRE 1.25 3940 RED 18AWG TR64 PREFUSED WIRE 2.75 3941 BLK 18AWG TR64 PREFUSED WIRE 5.25 3942 WHT 18AWG TR64 PREFUSED WIRE 1.25 3948 ORN 18AWG TR64 PREFUSED WIRE 1.25 3950 GRN 18AWG TR64 PREFUSED WIRE 1.25
