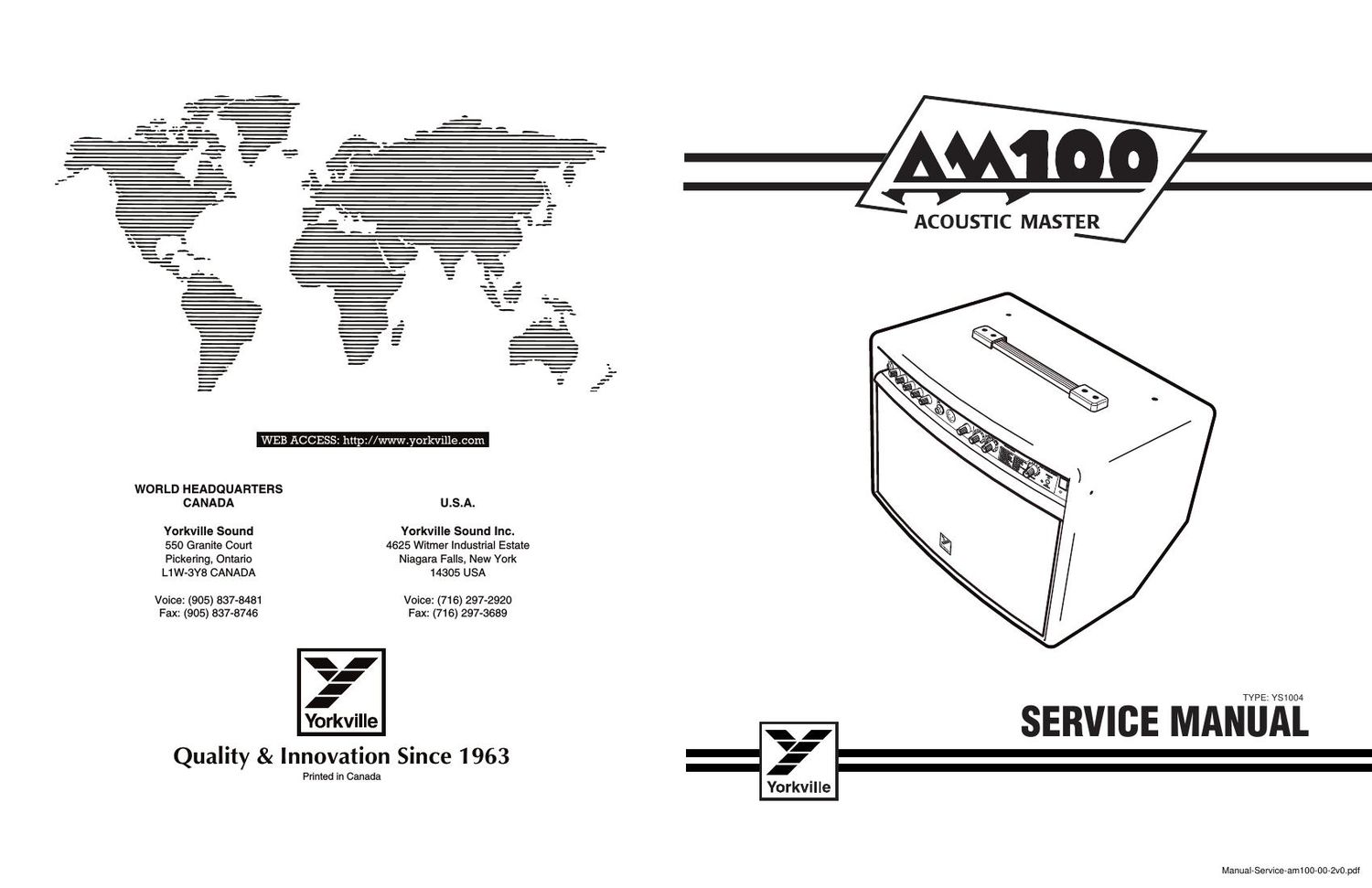

Yorkville AM100 Service Manual

Page 1

WEB ACCESS: http://www.yorkville.com

WORLD HEADQUARTERS

CANADA U.S.A.
Yorkville Sound Yorkville Sound Inc.
550 Granite Court 4625 Witmer Industrial Estate
Pickering, Ontario Niagara Falls, New York
L1W-3Y8 CANADA 14305 USA

Voice: (905) 837-8481 Voice: (716) 297-2920
Fax: (905) 837-8746 Fax: (716) 297-3689
I
V.
I
I
Yorkwlle

Quality & Innovation Since 1963

Printed in Canada

hllll".

" 7 7
ACOUSTIC MASTER

TYPE: YS1004

- SERVICE MANUAL

Yorkville

=

Manual-Service-amI 00-00-2v0.pdf

Page 2

IMPORTANT SAFETY IN

UTION AVIS

RISK OF ELECTRIC SHOCK
DO NOT OPEN

RISQUE DE CHOC ELECTRIGUE
NE PAS OUVHIR

INSTRUCTIONS PERTAINING TO A
RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK).

N0 USER SERVICEABLE PARTS INSIDE.

REFER SERVICING T0 QUALIFIED
SERVICE PERSONNEL.

INSTRUCTIONS RELATIVES AU RISQUE
DE FEU, CHOC ELECTRIQUE, 0U
BLESSURES AUX PERSONNES

AVIS:

AFIN DE REDUIRE LES RISOUE DE CHOC ELECTRIQUE.
N'ENLEVEZ PAS LE COUVERT (0U LE PANNEAU ARRIERE)

NE CONTIENTAUCUNE PIECE
REPAFIABLE PAR LUTILISATEUFI.

CONSULTEZ UN TECHNICIEN QUALIFIE
POUR LENTRETIENT

Read Instructions

The Owners Manualshould be read and understood
before operation of your unit. Please, save these instruc-
tions for future reference.

Packaging

Keep the box and packaging materials, in case the unit
needs to be returned for service.

Warning
When using electric products, basic precautions should
always be followed, including the following:

Power Sources

Your unit should be connected to a power source only of the voltage
specified in the owners manual or as marked on the unit. This unit has a
polarized plug. Do not use with an extension cord or receptacle unless
the plug can be fully inserted. Precautions should be taken so that the
grounding scheme on the unit is not defeated.

Hazards
Do not place this product on an unstable can, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with cart, stand, tripod, bracket, or
table recommended by the manufacturer or sold with the product.
Follow the manutacturers instructions when installing the product and
use mounting accessories recommended by the manufacturer.

The apparatus should not be exposed to dripping or splashing water;
no objects filled with liquids should be placed on the apparatus.

Terminals marked with the lightning bolt" are hazardous live; the
external wiring connected to these terminals require installation by an
instructed person or the use of ready made leads or cords.

Ensure that proper ventilation is provided around the appliance.

No naked flame sources, such as lighted candles, should be
placed on the apparatus.
Power Cord
The AC supply cord should be routed sothat it is unlikely that itwill be
damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT.

Service
The unit should be serviced only by qualified service personnel.

Veuillez Lire le Manuel

ll contient des informations qui devraient etres comprises
avant lopération de votre appareil. Conservez S.V.P. ces
instructions pour consultations ultérieures.

Emballage
Conservez la boite au cas ou Iappareil devait étre
retourner pour reparation.

Attention:

Lors de lutilisation de produits électrique, assurez-
vous dadherer a des precautions de bases incluant
celle qui suivent:

Alimentation

Lappareil ne doit étre branche qua une source dalimentation
correspondant au voltage spe'cifie' dans le manuel ou tel quindique sur
lappareil. Cet appareil est equipe dune prise dalimentation polarisee.
Ne pas utiliser cet appareil avec un cordon de raccordement a moins
quil soit possible dinse'rer compl'etement les trois lames. Des
precautions doivent étres prises afin deviter que le syst'eme de mise a
la terre de lappareil ne soit desengage.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trepied ou one
table instables. Lappareil pourrait tomber et blesser quelquun ou subir
des dommages imponants. Utiliser seulement un chariot, un support,
un tre'pied ou une table recommandes par le fabricant ou vendus avec
le produit. Suivre les instructions du fabricant pour installer lappareil et
utiliser les accessoires recommandes par le fabricant.

ll convient de ne pas placer sur l'appareil de sources de flammes
nues, telles que des bougies allumees.

Lappeil ne doit pas etre expose a des egouttements deau ou des
eclaboussures et quaucun objet rempli de liquide tel que des vases
ne doit étre place sur lappareil.

Assurez que lappareil est fourni de la propre ventilation.

Les dispositifs marques dune symbole de'clail sont des parties
dangereuses au toucher et que les cablages exterieurs connectes a
ces dispositifs de connection exterieure doivent etre eflectives par un
operateur forme ou en utilisant des cordons de'ja prepares.

Cordon dAlimentation
Evitez dendommager le cordon dalimentation. NUTILISEZ PAS
LAPPAREIL si le cordon d'alimentation est endommage.

Service
Consultez un technicien qualifié pour lentretien de votre appareil.

safety-Ameps ~ om. 25/05
