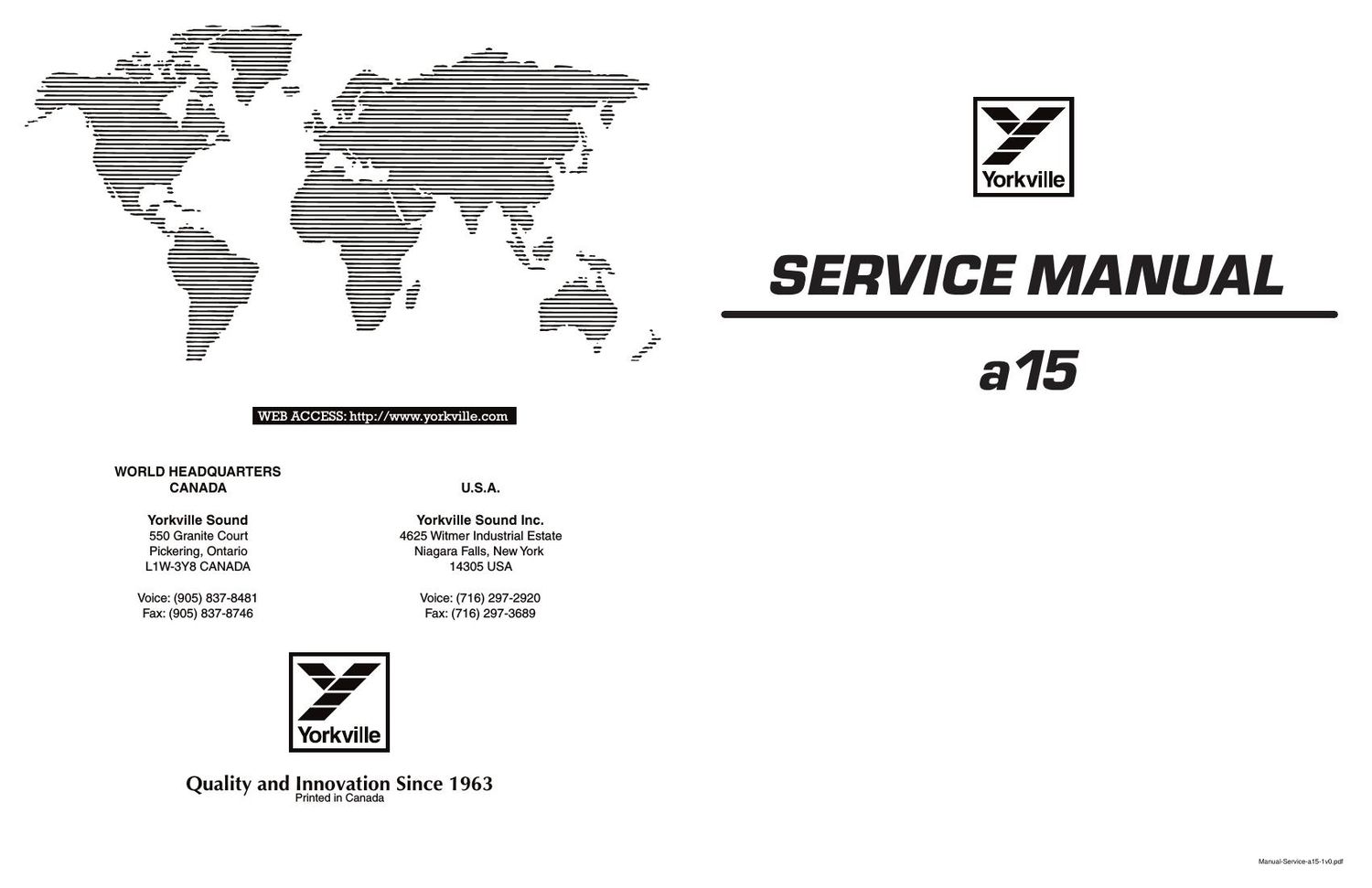

Yorkville A15 Service Manual
This is the 5 pages manual for Yorkville A15 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Yorkville A15 Service Manual (Ocr-read)
Page 1
IMPORTANT SAFETY INSTRUCTIONS safety-4v3.eps - Oct. 26/05 CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS Read Instructions The Owners Manualshould be read and understood before operation of your unit. Please, save these instruc - tions for future reference. Packaging Keep the box and packaging materials, in case the unit needs to be returned for service. Warning When using electric products, basic precautions should always be followed, including the following: Power SourcesYour unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precautions should be taken so that the grounding scheme on the unit is not defeated. HazardsDo not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturers instructions when installing the product and use mounting accessories recommended by the manufacturer. The apparatus should not be exposed to dripping or splashing water; no objects filled with liquids should be placed on the apparatus. Terminals marked with the lightning bolt are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords. Ensure that proper ventilation is provided around the appliance. No naked flame sources, such as lighted candles, should be placed on the apparatus. Power CordThe AC supply cord should be routed so that it is unlikely that it will be damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. ServiceThe unit should be serviced only by qualified service personnel. AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,NENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECEREPARABLE PAR LUTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT INSTRUCTIONS RELATIVES AU RISQUE DE FEU, CHOC ÉLECTRIQUE, OU BLESSURES AUX PERSONNES Veuillez Lire le Manuel Il contient des informations qui devraient êtres comprises avant lopération de votre appareil. Conservez S.V.P. ces instructions pour consultations ultérieures. Emballage Conservez la boite au cas ou lappareil devait être retourner pour réparation. Attention: Lors de lutilisation de produits électrique, assurez - vous dadhérer à des précautions de bases incluant celle qui suivent: AlimentationLappareil ne doit être branché quà une source dalimentation correspondant au voltage spécifié dans le manuel ou tel quindiqué sur lappareil. Cet appareil est équipé dune prise dalimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins quil soit possible dinsérer complètement les trois lames. Des précautions doivent êtres prises afin deviter que le système de mise à la terre de lappareil ne soit désengagé. RisqueNe pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. Lappareil pourrait tomber et blesser quelquun ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer lappareil et utiliser les accessoires recommandés par le fabricant. Il convient de ne pas placer sur lappareil de sources de flammes nues, telles que des bougies allumées. Lappeil ne doit pas être exposé à des égouttements deau ou des éclaboussures et quaucun objet rempli de liquide tel que des vases ne doit être placé sur lappareil. Assurez que lappareil est fourni de la propre ventilation. Les dispositifs marqués dune symbole déclair sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés. Cordon dAlimentationÉvitez dendommager le cordon dalimentation. NUTILISEZ PAS LAPPAREIL si le cordon dalimentation est endommagé. ServiceConsultez un technicien qualifié pour lentretien de votre appareil.
Page 2
a15 YS No. Description Qty. YS No. Description Qty.5966 _1U5 150AC 10%CAP BLK RAD POLYP FLM 1713 25 X 20 X 50 2 MIL PLASTIC BAG 1 3784 _300UH COIL 22AWG R000 BOBBIN 1 8483 ADAPTOR,SPEAKER STAND,METAL,BLAC K 1 8520 RUBBER BUMPER WITH WASHER -MEDIUM- 4 8521 RUBBER BUMPER WITH WASHER VERYSMALL 6 8570 CORNER, 2 LEGS NOTCED LIP BLAC K 8 8885 NEOPRENE EMINENCE DRIVER GASKE T 1 3489 CLIP 250X032 18-22AWG DISCO/INSL 2 3491 CLIP 205/187X020 18-22AWG DISCO/INS 2 3924 1/4" JCK PCB MT VERT 2XTIP HICURNT 2 3628 SPKON 4C PCB MT VERT 250TAB GRY #4 2 8509 BLACK BLANK XOVERDISH PLASTIC CNFG1 1 3451 EYELET SMALL 0.089 OD PLATED 2 8534 GREY BAR HANDLE ALL META L 2 8604 10-32 T NUT 4 3853 1/2-13X 2" NYLON HEX SCREW 1 3855 1/2-13 NYLON HEX NUT 1 3803 NYLON SECUR-A-TACH MINI PLASTIC TIE 1 8508T LARGE DISH ALUMINIZED DECA L 1 8239D "Y" LOGO SML. DOMED YORKVILLE WHT. 1 3641 S.C BAYONET WIRE SOCKET TINNED 2 3644 12V 24W SC BAYONET #1156 BULB 2 3543 20 PIN BRKAWAY 90 LOCK .156 0.2 3549 TRIFURCON TERM .156 4 3558 TERM HOUSING 4 CIR .156/RAMP 1 8800 6-32 KEPS NUT ZINC 2 8602 1/4-20 T NUT 4 4599 22AWG SOLID SC WIR T&R JMP 5 5013 15.W 22R 5% BLK RES 1 9865 3/16 X 26 X 26 HIPS GREY METALLIC 1 8729 #4 X 3/8 FLAT QUAD TYPE A JS500 BLK 2 8835 6-32 X 1/2 PAN QUAD MS TIN PLATED 2 8811 #6 X 1 1/4 FLAT QDRX WS LR CLEAR ZN 8 8767 #8 X 3/4 PAN PHIL TYPE A JS500 BLK 4 8785 #8 X 3/4 OVAL PH TYPE A BLACK OXIDE 8 8815 8-32 X 3/4 PAN PH TAPTITE JS500 4 8756 #10 X 3/4 PAN PH TYPE A BLACK OXIDE 34 8727 #10 X 1" PAN PH TYPE A JS500 BLAC K 4 8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 4 8862 #10 X 1 1/2 PAN PH TYPE A JS500 2 8777 #14 X 1FLAT PH TYPE A JS500 M6 HEAD 4 8928 #14X11/4 ALLEN FLHD WOOD SCRW JS500 8 8709 1/4-20 X 1.5 PAN PHIL MS ZINC CLEAR 4 8931 1/4-20 X 5/8 HEX HEAD BOLT 2 7451 15" 8R 400WPGM SPEAKER 1 8489 1/4-20 SPLIT WASHER ZINC 2 8817 #10 FLAT WASHER FOR 3/16" BOLT 2
