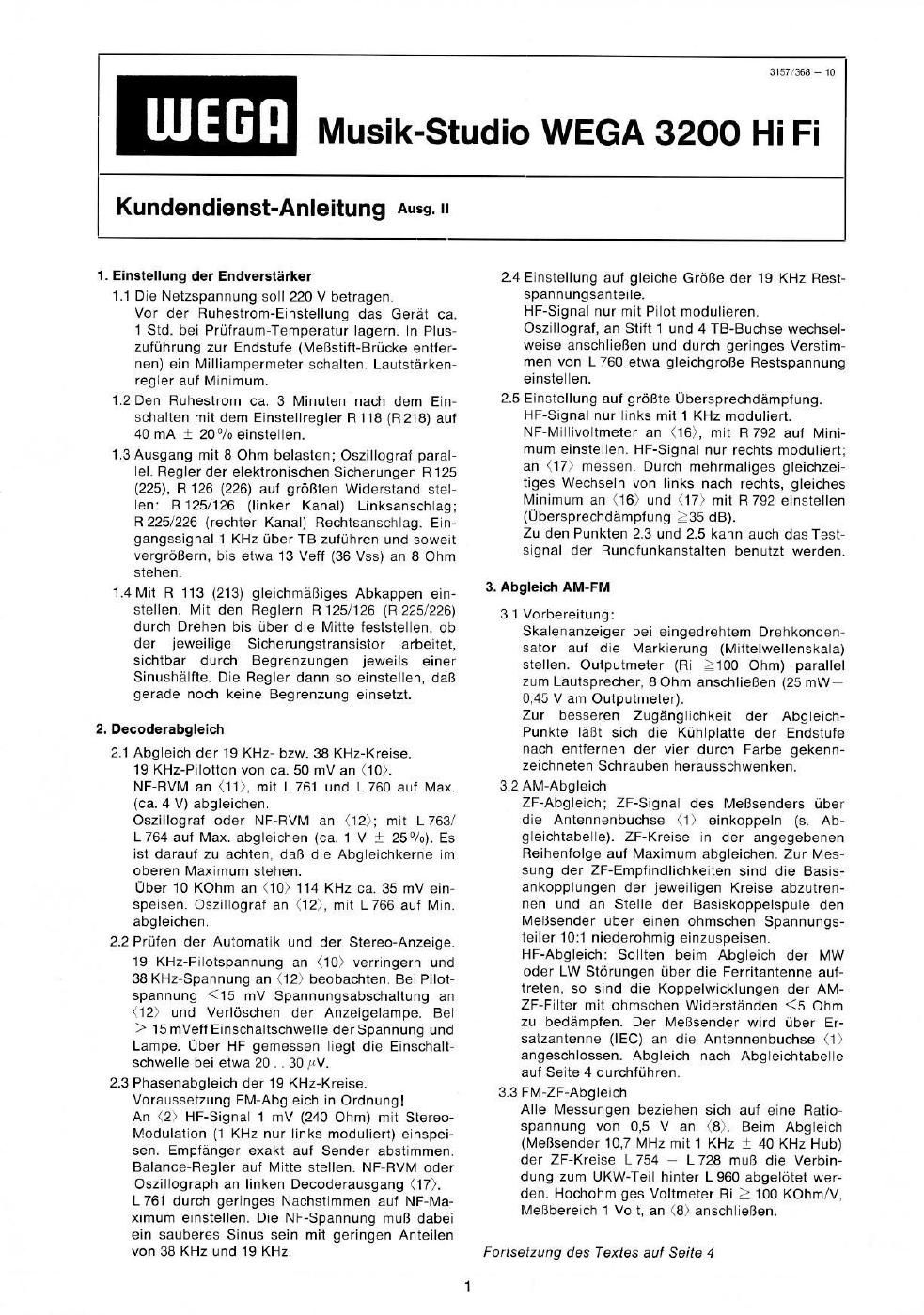

Musik-Studio WEGA 3200 Hi Fi

3157 365 7 I0

Kundendienst-Anleitung Ausg. u

1. Einstellung der Endverstfirker

1.1 Die Netzspannung soll 220 V betragen.

Vor der Ruhestrom-Einstellung das Gerat ca,
1 Sid, bei PrUfraum-Temperatur lagern. In Plus-
zuffihrung zur Endstufe (MeBstift-Briicke entfer-
nen) ein Milliampermeier schalten. Lautstérken-
regler auf Minimum.

1.2 Den Ruhestrom ca. 3 Minuten nach dem Ein-
schalten mit dem Einstellregler R 118 (R218) auf
40 mA : 20°/o einsiellen.

1.3 Ausgang mil 8 Ohm belaslen; Oszillograf paral»
lel. Regler der elektronischen Sicherungen R 125
(225), R 126 (226) auf grémen Widerstand stel-
len: R 125/126 (linker Kanal) Linksanschlag;
R225/226 (rechter Kanal) Rechlsanschlag. Ein-
gangssignal 1 KHz fiber TB zufifirhren und soweit
vergréBern, bis etwa 13 Veff (36 V55) an 8 Ohm
slehen.

1.4 Mit R 113 (213) gleichmaniges Abkappen ein-
stellen. Mit den Reglern R125/126 (R 225/226)
durch Drehen bis fiber die Mine feststellen. ob
der jeweilige Sicherungstransistor arbeitet,
sichtbar durch Begrenzungen jeweils einer
Sinushalfte. Die Regler dann so einstellen. daB
gerade noch keine Begrenzung einseizt.

2. Decoderabgleich

2.1 Abgleich der 19 KHz- bzw. 38 KHz-Kreise.
19 KHz-Pilotton von ca, 50 mV an (102.
NF-RVM an <11), mi! L761 und L760 auf Max.
(ca. 4 V) abgleichen.
Oszillograf oder NF-RVM an (12; mil L763/
L764 auf Max. abgleichen (ca. 1 V .+ 25%), Es
ist darauf zu achlen, dais die Abgleichkerne im
oberen Maximum stehen.
Uber 10 KOhm an <10> 114 KHz ca. 35 mV ein-
speisen. Oszillograf an (12>, mil L766 auf Min.
abgleichen,

2.2 Pnifen der Automatik und der Stereo-Anzeige.
19 KHz-Piloispannung an <10? verringern und
38 KHz-Spannung an <12) beobachten, Bel Pilot-
spannung <15 mV Spannungsabschaliung an
(12> und Verléschen der Anzeigelampe. Bei
> 15 mVeffEinschaltschwelle derSpannung und
Lampe. Uber HF gemessen liegt die Einschalt~
schwelle bei eiwa 20. . 30 "V.

2.3 Phasenabgleich der 19 KHz-Kreise.
Voraussetzung FM-Abgleich in Ordnung!

An <2! HF-Signal 1 mV (240 Ohm) mil Stereo-
Modulation (1 KHz nur links moduliert) einspei»
sen. Empianger exakt auf Sender abstimmen,
Balance-Regler auf Mitte siellen. NF-RVM oder
Oszillograph an linken Decoderausgang <17).
L761 durch geringes Nachstimmen auf NF-Ma-
ximum einstellen. Die NF ein sauberes Sinus sein mil geringen Anteilen
von 38 KHz und 19 KHz.

2.4 Elnstellung auf gleiche Gréfle der 19 KHz Rest-

spannungsanleile,

HF-Signal nur mit Pilot modulieren.

Oszillograf, an Stift 1 und 4 TB-Buchse wechsel-
weise anschlieBen und durch geringes Versiim-
men von L 760 etwa glelchgroBe Restspannung
einslellen.

2.5 Einstellung auf gréBte Ubersprechdampfung.

HF-Signal nur links mit1 KHz moduliert.
NF-Millivolimeter an <16), mit R792 auf Mini-
mum einslellen. HF-Signal nur rechts moduliert;
an <17? messen. Durch mehrmaliges gleichzei-
tiges Wechseln von links nach rechts. gleiches
Minimum an (16/ und (17> mil R792 einsiellen
(Ubersprechdémpfung ;35 dB).

Zu den Punkten 2.3 und 2.5 kann auch das Test-
signal der Rundfunkanstalten benuizl werden.

3. Abgleieh AM-FM
3.1 Vorbereitung:

Skalenanzeiger bei eingedrehtem Drehkonden-
sator auf die Markierung (Mittelwellenskala)
slellen. Outputmeter (Ri ;100 Ohm) parallel
zum Lautsprecher, 8 Ohm anschlieBen (25 mW
0.45 V am Outputmeter).

Zur besseren Zuganglichkeit der Abgleich-
Punkte IéBt sich die KLrhlplatte der Endstufe
nach entfernen der vier durch Farbe gekenn-
zeichneten Schrauben herausschwenken.

3.2 AM-Abgleich

ZF-Abgleich; ZF-Signal des MeBsenders fiber
die Antennenbuchse 41> einkoppeln (5. Ab-
gleichtabelie). ZF-Kreise in der angegebenen
Reihenfolge auf Maximum abgleichen, Zur Mes-
sung der ZF-Empfindlichkeilen sind die Basis-
ankopplungen der jeweiligen Kreise abzutren-
nen und an Stelle der Basiskoppelspule den
MeBsender fiber einen ohmschen Spannungs-
teiler 10:1 niederohmig einzuspeisen.
HF-Abgleich: Sollten beim Abgleich der MW
oder LW Stérungen Uber die Ferritanienne auf-
treten, so sind die Koppelwicklungen der AM-
ZF-Filter mit ohmschen Widersténden <5 Ohm
zu bedamplen. Der MeBsender wird fiber Er-
satzantenne (IEC) an die Aniennenbuchse <1»
angeschlossen. Abgleich nach Abgleichtabelle
auf Seite 4 durchffihren.

3,3 FM-ZF-Abgleich

Alle Messungen beziehen sich auf eine Ratio-
spannung von 05 V an 98>. Beim Abgleich
(MeBsender 10.7 MHz mit1 KHz t 40 KHz Hub)
der ZF-Kreise L754 - L728 muB die Verbin-
dung zum UKW-Teil hinter L960 abgelétet wer-
den. Hochohmiges Voltmeter Ri :; 100 KOhm/V,
MeBbereich 1 Volt. an \8» anschlieBen.

Forrsetzung des Textes auf Seire 4
