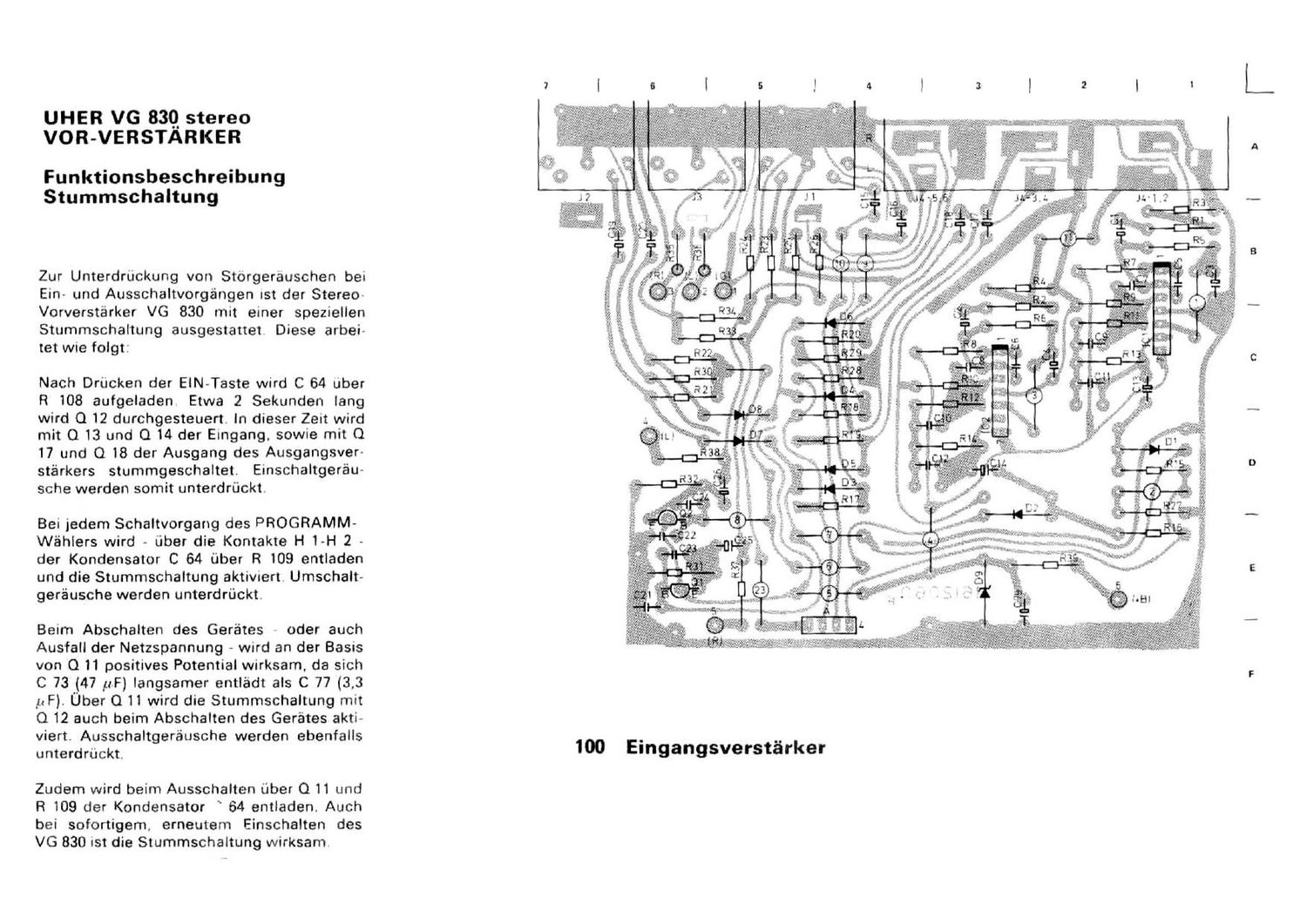

UHER VG B311 stereo
VOR-VERSTARKER
Funktionsbeschreibung
Stummschaltung
Zur Unterdruckung von Stérgerauschen bei
Ein- und Ausschaltvorgéngen 151 der Stereo~
Vorverstérker VG 830 mit einer speziellen
Stummschaltung ausgestattet Diese arbei-
let wie folgt:
Nach Drucken der EIN-Taste wird C 64 Uber
R 108 aufgeladen. Etwa 2 Sekunden lang
wird 0 12 durchgesteuert. In dieser Zeit wird
mit 013 und 014 der Eingang. sowie mil 0
17 und 0 18 der Ausgang des Ausgangsver-
stérkers stummgeschaltet. Einschaltger'éu-
sche werden somit unterdrflckt.
Bei jedem Schaltvorgang des PROGRAMM-
Wéhlers wird . uber die Kontakte H 1-H 2 »
der Kondensator C 64 fiber R 109 emladen
und die Stummschaltung aktiviert. Umschalt-
geréusche werden unterdriickt.
Beim Abschalten des Ger'étes , Oder auch
Ausfall cler Netzspannung - wird an der Basis
von 0 11 positives Potential wirksam, da sich
C 73 (47 pF) langsamer entlédt als C 77 (3,3
11F). Uber 011 wird die Stummschaitung mi:
0 12 such beim Abschalten des Ger'a'tes akti-
viert. Ausschaltgeréuscha warden ebenfalls
unterdrixckt.
Zudem wird beim Ausschalten fiber 0 11 und
R 109 der Kondensator 64 entladen, Auch
bei sofonigem, erneutem Einschalten des
VG 830151 die Slummschaltung wirksam
100 Eingangsverstarker
