Uher Universal 5000 Service Manual

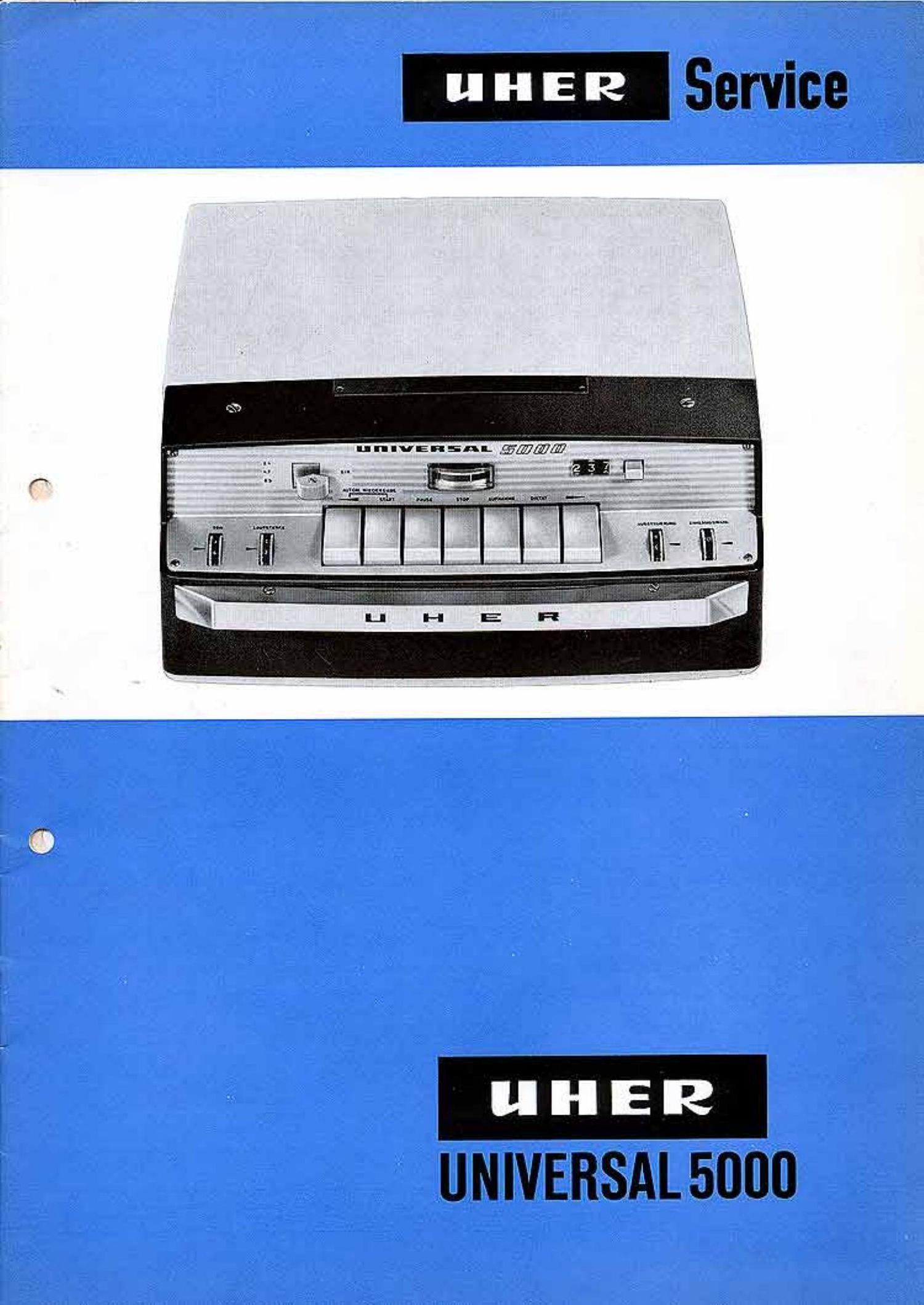

Page 1

UNIVERSAL 5000

Page 2

Universal ' .
5000 lnhaltsverzelchms

Selte

1. Mechaniseher Teil ........................... 1
1.1 Antrieb ........................... 1

1.2 Kupplungen ......................... 2

1.3 Prufung und lustierung der Bremsen ............. 3

1.4 Messung des Fbrderzuges ................. 4

1.5 Geschwindigkeitsumschalter ................ 4

1.6 Auswechseln der Antriebsriemen .............. 5

1.7 Schneller Vor- und RUcklauf ................. 6

1.8 Bandfuhrungen und Tonképfe ................ 7

2. Schmierung und Warlung ......................... 8
2.1 Schmlerung ......................... 8

2.2 Wartung . ........................ 3

3. Funklion der eleklrischen Steuerung ................... 9
3.1 Start ............................ 9

3.2 Rfieklauf .......................... 9

3.3 Vorlauf ........................... 9

3.4 Aufnahme ......................... 9

3.5 Automatische Wiedergabe ................. 9

3.6 Schnelléschung ...................... 10

3.7 Automatische Bandendabschaltung . . . . . . . . . . . . . 10
38810p 10

3.9 Pause . . . . ...................... 10

4. Prfifung und Justlerung der Kontakfledersfitze ............... 10
4.1 Auslbsekomaktfeder K1 .................. 10

4.2 Kontaklfeder K3. Vor-RUcklauf ............... 10

4.3 Slummkomakt K6 .................... 11

4.4 Strombegrenzungskontakt K7 ................ 11

5. Elektrfscher Ton ............................. 11
5.1 Eloktrische Einstellungen und Meflwerte ........... 11

5.2 Glelchlauf .......................... 11

5.3 HF-Vormagnelisierung ................... 11

5.4 Aussteuerungsanzeige ................... 11

5.5 Messung des Frequenzganges fiber alles .......... 11

5.6 Messmg der Aufnahmeentzerrung ............. 11

5.7 Messung der Wiedergabeentzerrung ............ 12

5.8 Fremdspannungsabstand .................. 12

5.9 Prufung der .Diklatautomatik' ............... 12

Zur oinwandfroien Durchliihrung von Servlce-Arbeiten an UHER Tonband-
gerfiten slnd folgende Meflgerfile und Hllfsmiltel edorderlich:

Rohrenvoltmeler UHER-lustierband
NF-Generator UHER~Testband
Oszillograph Seegerringzange
Tonhbhenschwankungsmesser Federwaage 1000 g
Entmagnetisiergerét Federwaage 50 9

One Aulnnhmo vonwhabalrochthch ouchnmon Wanton der Mun-k UM Literalul 101 mn- mll Emmlhgung
do! UIMMI bzw. demo Onlevcuonvenmtungon and cor nonuigcn Bendmgien. 1.8. GEMA. Vor-
Ieger. Nerstoflov von Schallalomn usw. assume.

1650.364

Page 3

I. Mechanisoher Teil

1.1 Amrleb (siohe Abb. 1 und 2)

chn Prufungcn oder Einstellungen am Anlrieb durchge-
fchn warden sollen. sind zum Enlfcrncn des Gehéuses
folgende MaBnahmen notwendig:

Knopf (A). Frontplatte (B) und Kunststoflabdockung (C)
abschrauben. Gehausebefestigungsschrauben loscn und
Gehause nach oben abziehen. (Auf Lautsprecherlellung
achten.)

Die abgestufte Motorrolle (A) sitzt auf der Achse des Motors (8). Der Antrieb der Schwungmasse (C).
deren Achse die Tonwelle (D) darstellt. erfolgt bei der jewells gewéhlten Bandgesdxwindigkelt dutch
Friktion des Reibrades (E) mu der entsprechenden Slufe der Motorrolle (A). Das Tonband wird von
der Andruckrolle (F) gegen die rotierende Tonwelle (D) gedrUckt und damil ransponiert. Der Bremen
(G) 2wischen Schwungmasse (C) und rechter Kupplung (H) fibertragt die zum Aufwickeln des Ton-
bandes erforderllche Kraft.

Die linke Kupplung (I) wird In dcr Bemebsstellung .RUcklauf fiber das Iinkc Frikt-onsrad (K) ange-
trieben. das semersens ubcr den Riemen (L) van der Motorrolle (A) bawegt wlrd»

In der Betriebssteilung ,Vorlauf' wird die rechte Kupplung (H). fiber das Frikuonsrad (M) vom an-
getriebenen Friktionsrad (K) bewegt.

Dutch due Drehung der rechten Kupplung (H)wird fiber don Fliemen (N) das Zéhlwerk (0) ange-
trieben.

I H
L
G
A
B N
L-o
E 0 F c my

Universal
5000

Page 14

Universal

5000

12

3. Tongenerator an Komakte I and 2 der Buchse .Radio/Phono' anschliefien und 1000 Hz bel ca.
10 mV einspeisen.

4. NF~HOhrenvoltmeler an die Kontakte 3 und 2 der Buchse .Akustomat' anschliefien.

5.Mil: Auseteuerungsregler Vollaussteuerung einstellen und Spannung am Rohrenvoltmeter ab-
lesen. Danaoh Aussteuerungsregler zurflckdrehen. bis Rohrenvoltmeter 20 db weniger anzeigt (das
is: In. der Spannung bei Vollaussteuerung).

6. Die der jeweingen Bandgeschwindigkeit entsprechenden Pruffreqenzen einspeisen und die am
BOhrenvollmeter angezeigten Auagangsspannungen mit den Wenen der Sollkurven vergleiehen.
Zuléssige Abweichung 3: 1.5 db.

Bei grbfieren Abweichungen sind zunéchst die Betriebsspannungen des Verstarkers. die ent-
sprechenden Bauelemente sowio die Umschaltkontakte des Emzerrernolzwerkes zu profen.

5.7 Messung der Wiedergabeemzermng

Messung bei alien Bandgeschwmdtgkeiten in folgender Reihonfolge vornehmen:
1. Ankopplungswiderstand von 10 Ohm in die zum Pluspol ffihrende

°""°P' Leitung des Tonkopfes einschaflen.
v-o 2. Tongenerator gemét} Abb. 14 anschliefien.
"" 3. Germ auf Wiedergabe schalten; Tonband Ist nicht erforderlich.
,0, 6M 4. NF-Rbhrenvoltmeter an Kontakm 3 und 2 der Buchse .RadiOIPhono'
anschlieflen.

5.60Hz einspeisen und Ausgangsspannung des Tongencrators so oin-

regeln. dafi das NF-Rbhrenvoltmeter ca. 0,8V anzeigt. Ausgangsspan-
nung des Tongenerators dann nich! mehr verfindern. Pruffrequenzen gemaB den Sollkurven cin-
speisen. Ausgangsspannungen am NF-Réhrenvollmeter abiesen and mi: den Sollkurven verglei-
ohen. Zulassige Abweichung von den Sollkurven t 1.5 db. Gréfiere Abweichungen Iassen auf
fehlerhafte Schaltelemente im Entzerrernetzwerk Oder auf Kontaktfehler am Enlzerrerumschalter
schliefien.

Abb M

5.8 Fremdspannungsabstand

Vor Durchfflhrung der Messung sind die Aussteuerungsanzeige und die HF-Vormegnetisierung zu

prufen. Bei der Messung des Fremdspannungsabslandes ist wie folgt zu verfahren:

1. NF-Generator an Kontakte 1 und 2 der Buchse .Hadio;Phono anschlieBen und 1000 Hz mn ca.
10 mV einspeisen.

2. Germ betriebsfenig machen, UHER-Testband auflegen und 1000 Hz mlt Vollaussteuerung auf.
nehmen [Bandgeschwindigkeit 9.53 cows).

3. NF-Réhrenvoltmeter an Kontakte 3 und 2 der Buchse .Radio.-Phono anschlieflen. Prufton wieder-
geben. Wiedergabespannung (Nutzspannung) des Prfiftones ablesen. Tonband zurflckspulen. NF.
Generator entfernen und die Kontakte 1 und 2 der Buchse .RadioxPhono' kurzschliefien. Ton-
bandgerfit auf .Aufnahme schalten und die vorhandene Aufzeiehnung Idschen, Tonband zurUck-
spulen und mit dem NF-ROhrenvoltmeter an den Kontakten 3 und 2 der Buchse .RadionPhono'
die vom Tonband wledergegebene Fremdspannung messen.

Mindest-Sollwert 2 m 2 fl = 46 db.
Fremdspannung 1
Anmerkung:
Dieser Mafiwert ist nicht mit dem m den technischen Daten von Prospekten und Bedienungsanlei-
:ungen genannten Meflwert der Dynamik zu verwechseln. dem das bewertete Mefiergebnis der

Fremdspannung nach DIN 45405 zugrunde liegt.

5.9 Priifung der ,letatautomatik"

An die Kontakte I und 2 der Buchse .RadioxPhono wen-den 1000 Hz bet ca. 10 mV cingcspetst. Mn
dem Aussteuerungsregler Vollaussteuerung elnstellen. Ausgangsspannung an den Kontakten 2 und
3 der Buchse .Akustomat messen und ablesen.

Taste .Diktat drucken: 1000 Hz mi! ca. 3.3 mV einspeisen. Die Aussteuerungsspannung an den
Kontaklen 2 und 3 der Buchse .Akustomat" muB die glenche sein. wie bei manueller Aussleuerung.
1000 Hz mit ca. 45 mV elnspeisen. Die Ausgangsspannung an der Buchse .Akustomat mul} die
gleiche sein. wie be! manueller Aussteuerung. Der Regelbereich der Automafik umfaBt dann ca. 23 db.

«3
