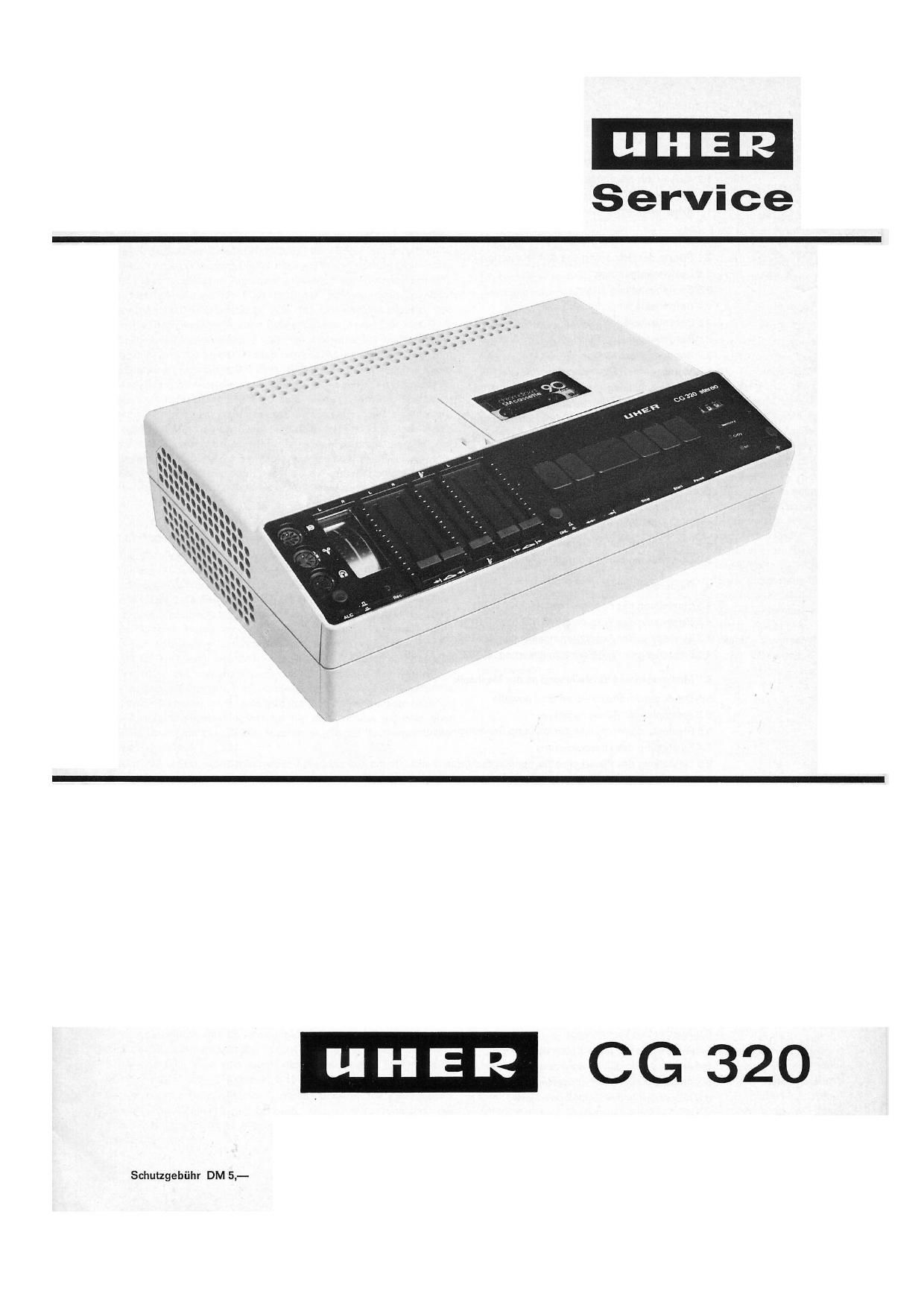

Uher CG 320 Service Manual

Page 13

5.3 Riemenlauf zwischen Moiorroile und Schwungmasse

Dle Laufrllle der Schwungmasse und die Laufrille der Motorrolle
mflssen auf gieichem Niveau Ilegen. Etne Emstellung Ist nach Lokv
kern der Motorhaltescheiie und Verschiebsn der Motoreioktronik
sowie des Motors in seiner Hb'henlage mbglich.

5.4 Einstellung des Umspulmotors (siehe Abb. 26)

Die vaie des Umspulmotors muB so zu den beiden Wickelteiiern
stehen. dafl in den Betriebssteilungen .,Star Vorlauf und ,,Rijck-
Iauf die Lauffléche des entsprechenden Wickeitellers Voil Von der
Laufflache der Roile erfafit wird. Das Ist dann der Faii, wenn die
Achse des Umspuimotovs Iotrecht zu den Achsen der Wickeileiler
steht.

Der Andruck der Rolle an den entsprechenden Wickeiteller erd mit
Hilfe einee Kontaktors in den Betriebssteliungen .,Start, ,.VorIauf
und ,Ruokiauf ermittelt. Nach einem Abhebeweg von ca. 0,5 mm
mufi am Kontaktor ein Wert zwischen 200 und 250 p bzw. 2 und 2,5 N
angezeigt werden, Die Andruckkrafl kann durch Biegen der Schen-
keifeder (E) verandert werden Es ist darauf zu achlen, daB diese
Schenkelfeder in Stellung ,,Start und ,,Vor|auf im Punkt l und
in Steliung "Ruckiauf" im Punkt || einen Abstand von ca. 0,8 mm
zum Schwenkhebel (F), der den Umspulmotor trégt, aufweist,

5.5 Einsteliung des Fixierkeiles fiir den Kopfschlitten

(siehe Abb. 26)
Der Fixierkeil 50er in Steiiung ,,Start" daffir, dab cler Kopfschlitten
kein Spiel mehr aufweist. Die Einsteilung iet nach Lockern der
Schraube (G) miiglich. Der Kopfschlitten muB leicht vom Fixierkeii
gieiten. wenn auf ,.Stop" geschaltet wird.

5.6 Einstellung der Bremsen (siehe Abb. 26)

In Stellung ,,Stop muB zwischen der Betatigungsstange (H) fur den
Bremsschieber und den beiden Betatigungsiappen (I) des Brems-
schiebers ein Abstand Von = 0,3 mm vorhanden sein. Die Einstei-
Iung erfoigt nach Lockem der Schrauben (K) durch Verschieben
der Haltewinkei (1.) far die Betatigungsstange (H). Die Bremsfi'aichen
des Bremsschiebers mussen dann voilstandig auf den Frlktlonsr
ringen der Wickeltelier aufliegen. Gegebenenfaiis erfolgt die Ein-
stellung hierzu durch Biegen der Hebelarme (M) des Bremsschie-
bers (N).

Die Bremsfléchen des Bremsschiebers mussen bei Betétigen der
Taste ,,Start van den Wickelteilern abgehoben sein. bevor die
Roiie des Umspulmotors den Friktionsring des entsprechenden
Wickeiteiiers berflhrt bzw. bevor die Andruckroile die Tunwelle be-
ruhrt. Des Fruhzeitige Abheben der Bremsflachen bei Betétigung der
Taste "Start wird nach Lockern der Schraube (O) durch Verschie-
hen des Mrtnehmers (P) eingestellt.

5903 T N

| 5901 G 5904 $902

Abb. 26

CC 320

5.7 Einsteliung des Umschaltkonlaktes K 1

fijr CrOz-Cassellen (siehe Abb. 26)
Der Umschalter muB so justiert sein, daB die beiden Kontakte einen
Abstand von mindestens 0,3 mm aufweisen, wenn eine FezOvCas-
sette eingelegt ist. in Ruhestellung des Umschalters muB ein Uberr
hub der Kontaktfedern von mindestens 0.2 mm vorhanden sein. Eine
eventuelle Einsteliung ist nach Lockern der Schrauben (O) und
Verschieben des Umschailers K1 mfigiich,

5.8 Einstellung der Tastenrfickstellungskontakte

5.81 Rfickstellkontakt K 2 am Laufwerk (siehe Abb. 26)
Dieser Hunksteilkontaktfedersatz wird vom Cassettenauswurfschie-
ber betétigt Er muB bei Betétigung einwandfrei schiiefien. Die Ein-
stellung erfoigt nacn Luckem der Schrauben (R) durch Verschieben
des Kontaktfedersatzes. Die Einsteilung ist dann richtig, wenn die
Tasten in Ruhesteilung springen, bevor Slch das Cassettenfach
bffnet. Das ist der Fail, wenn der Caseettenauswurfschieber ca,
2 mm bewegt wird.

5.82 Rfickstellkonlakt am Netzschalter S 2

Der RUcksteiikontakt muD beim Drunken der Netztaste ainwandfrei
schiieBen. Ema Emstellung ist gegebenenfalls durch Biegen der
Konlaktfeder magiioh.

5.9 Einstellung der Aufnahmesperre

Die Aufnahmetaste muB ohne Behinderung gedruokt werden kan-
nen. wenn eine Cassette eingelegt wird. deren vaérmige Zunge
an der Huckseite nicht ausgebmchen ist. Befindet sich im Cassetten-
fach keine Cassette, dann muB die Aufnahmetaste einwandfrei ge-
gen Niederdrucken gesperri sein Eine Einsteiiung ist gegebenen-
falls durch Biegen der Aufnahmesperre (S) mbgiich,

5.10 Einstellung der Schiebeschalter S 901 und S 903

[siehe Abb. 26)
Der Schalter S 901 mu!) beim Betétigen der Taste .,Stert und der
Sohaiter $903 helm Betatigen der Taste ..Ruck|euf einwandfrei
schaiten. Dis Emsteliung ist nach Lockem der Schrauben T durch
Verschieben der Leiterplatte U mégiich.

5.11 Einstellung der Federsfitze S 902 und S 904

(siehe Abb 28)
Der Federsatz $902 mui} beim Betétigen der Taste "Start und
ebenfaiis beim Driicken der Taste ,,Voriauf einwandfrei schiieiien.
Der Federsatz 3904 muB beim Betétigen der Taste .,Pause" ein-
wandfrei umsdwalten.
Eine Einsteiiung ist gegebenenfalls durch Biegen der Jeweiligen
Kontaktfeder magiich.

5.12 Umschaltung der Eingangsempfindlichkeit
bei Mikrofonaufnahmen

Die Umschaitung der Eingangsempfindlichkeit bei Mtkrofonaufnah
men erfoigt Uber die Kontakte 13 und 14 (rechter Kanai) bzw. 11 und
12 (linker Kanal) an der Mikrofonbuchse. die von der Hulse des
Mikrofoneteckere beim AnschluB automatisch geéffnet werden. Due
Kontektfedem werden zugénglioh, wenn die Abschirmpiatte iiber der
Buchsenplatte abgeschraubt wird. Eine Einstellung kann gegebenen-
falls durch Biegen der Kontaktfedern erfolgen,

5.13 Umschaltung der Zeitkonstante bei Mikrofonauf-
nahmen mit Aussteuerungsautomalik

Die Urnschaltung der Zeitkonslante bei Mikrofonaufnahmen mit
Aussteuerungsautomatik erfolgt uber die Kontakte 10 und 11 an der
Mikrofonbuchse, die Von der Huise des Mikrofonsteckers beim An
schlufi automatlsch gescniossen werden Die Kontaktfedern werden
zugénglich, wenn die Abschirmpiatte uber der Buchsenplatte ab-
geschraubt wtrd. Eme Einsteilung kann gegebenenfalls durch Biegen
der Kontaktfedem erfoigen.

12
