HF~Vormagnetisierungz

Frequenzgang fiber alles:

Aussteuetungsanzeige:

Wartung:

Umstellung auf 60 Hz:

1 c2120. .- GépF 3

Elektrlsche Prtlfungen

Sollwerl 55 mV i 5% gemessen ohne NF-Signal (Aussteue-
rungsregler zu) und gedrUckler grauer Spurwahlerteste, mil
RV am Widerstand 1 kOhm des parallel zum Tonkopl gesohalte-
ten Spannungsleilers 1 MOhm/1 kOhm (siehe T3 1). Die Einstel-
lung der Vormagnelisierung etlolgl an C 2.

Eingangswiderstand des RV min. 50 kOhm
Elngangskapazilét des RV max. 500 pF.

Nach jeder Einslellung der HF-Vormagnelisierung sollle der
Frequenzgang Uber alles gemessen werden. Bei Abweichung
der hohen Frequenzen UDGY + 5 dB der Sollkurve is! die HF
unabhangig vorn Sollwert (55 mV) zu ethdhen; bei Abweichung
unler - 5 dB der Sollkurve ist die HF unabhangig vom Sollwert
(55 mV) herabzuselzen.

Die PrUlung dart nur mi: Norm-Bezug'oand erlolgen, da sons!
Fehlergebnisse einlreten. Die PtUl-Frequenzen werden mit
20 d8 unter Vollpegel autgenommen. Zul'assige Abweichungen
5 dB bei den End~Frequenzen enlsprechend den Sollkurven

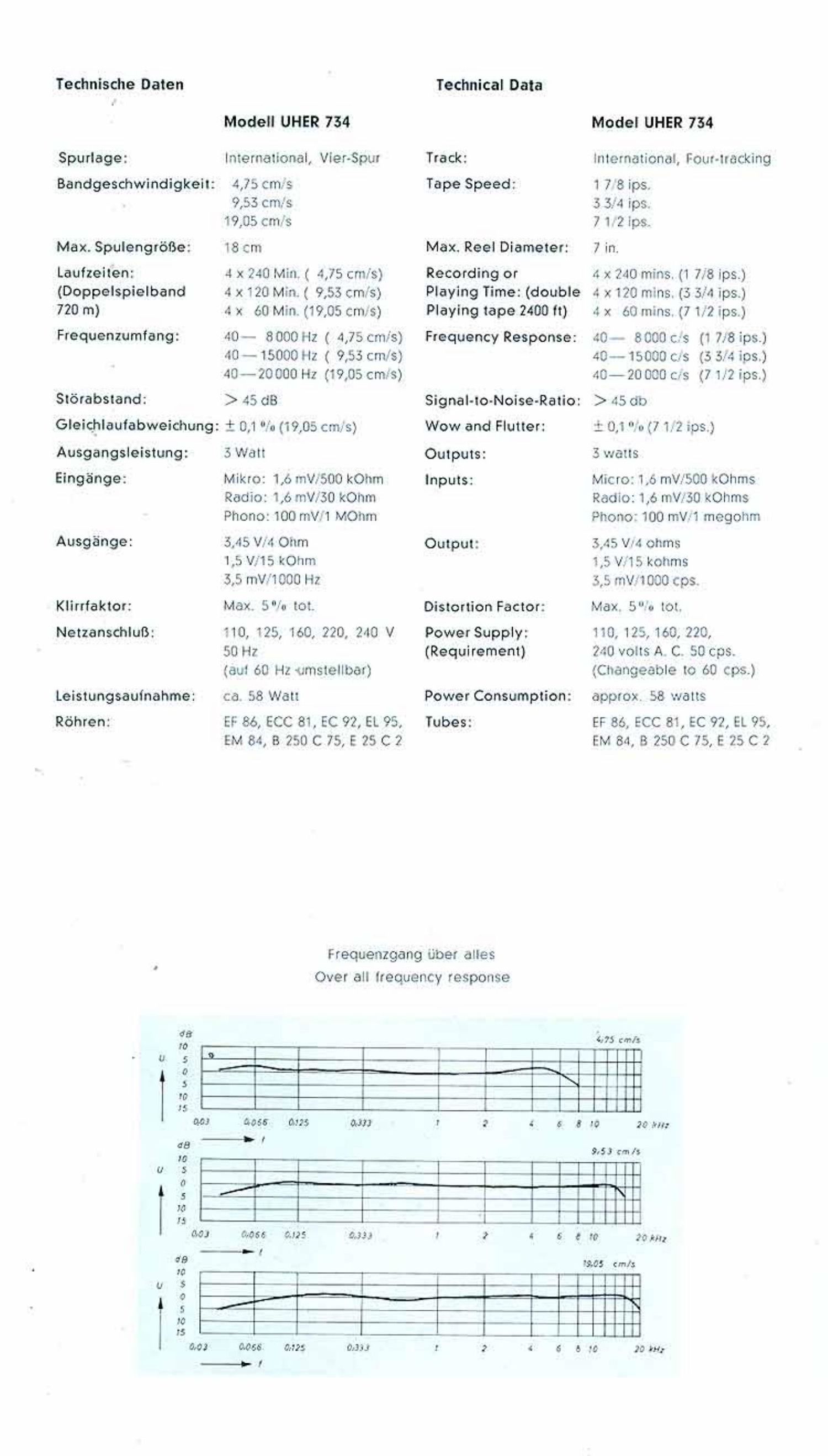

(siehe Abbildung Frequenzkurven).

R 13 is! so einzuslellen, dafs die Anzeige-Rbhre EM 84 Voll-
Aussleuerung zeigt, wenn am hochohmigen Ausgang (Buchse
,,LautsprecherrKoplhdrer") eine Spannung von 1 Vol! stem. Die
Messmg erfolgl mit 1000 Hz, die an der Buchse ,,Radio an-
gelegt wird (Eingangsspannung 10 mV). Der Aussteuetungs-
Regler wird dann so weit aulgedreht, bis sich am Ausgang
1 Volt einstelll. R 13151 nun so elnzuregeln, def} sich die Leucm-
bander bis au! ca. 1 mm nahern.

Aul unbedingte Sauberkeit von Bandlunmngen und Tonkopl-
S1imllachen ist bei VieroSpur-Geraten besonders zu acmen.
Schon gerinnggige Staub- oder Bandschidu-Ablagerungen an
diesen Stellen lUnren zu erheblichen Stbrungen (Aussetzer-
scheinungen bei Aulnahme und Wledergabe).

Die Sinterlager der wichtigen Lagerslellen des Gerates madlen
jede Schmierung aul )ahre hinaus UberllUssig. In grbBeren Zeit-
abstanden ist lediglich der Sperrschieber des Drucklasten-
Agglegales mil Vaseline leicm zu letten. Achtung! Weder die
Konlakle der Federsélze noch des Umschallers im Verslérker-
leil dUrlen mil Wellensdlaller-Mmeln behandelt werden.

Austausch der Molorrolle gegen 60~HZ-Ausfuhrung.

"IM! 0

IKombikopf I

Combined Head
