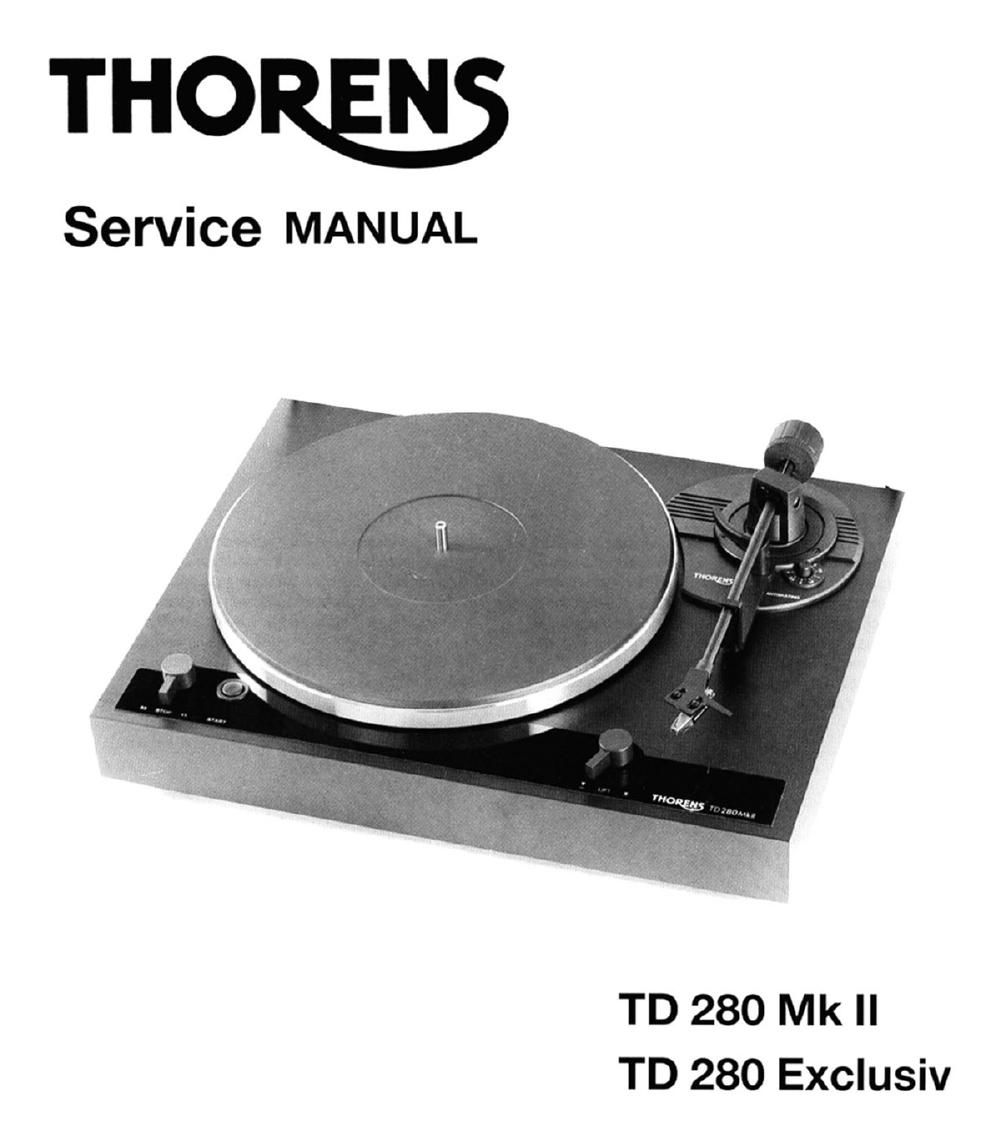

Thorens td 280 mk2 service manual

Page 2

Der THORENS-Plattenspieler
TD 280 Mk ll/Exclusiv

Der THORENS-Plattenspieler TD 280 Mk II hat einen Zwei-
phasen-Synchronmotor mit 24 Magnetpolen. Dieser weist so
geringe Erschiitterungen auf, daB man mit ihm auf das fiir an-
dere THORENS-Plattenspieler typische Subchassis verzich-
ten kann und dennoch einen Rumpelgerauschspannungsab-
stand von mehr als 70 dB erzielt. Mit dieser MaBnahme steht
ein preisgiinstiger Plattenspieler zur Verfijgung. der auch un-
ter schwingtechnisch ungiinstigen Verhaltnissen, wie sie
etwa in Altbauten mit biegeweichen HolzfuBboden anzutref-
fen sind, gegen Trittschall weitgehend unempfindlich ist.

Plattenteller und Motorlager

Das Plattenspielerlager braucht erst nach einigen tausend
Betriebsstunden oder nach jahrelangem Stillstand eine
Nacholung. Man verwende Titan Super Synt. OI, THORENS
Bestell-Nr. 7 846 065.

Die Lager des mit niedriger Drehzahl laufenden Synchronmo-
tors benotigen wahrend der Lebensdauer des Motors keine
Pflege.

Tonarm

Es ist nicht empfehlenswert. Justierungen an der Lagerungs-
einheit vorzunehmen, da die GroBe vieler Tonarm-Parameter
nur mit speziellen MeBeinrichtungen ermittelt werden kdn-
nen. Ein schadhafter Tonarm sollte deshalb nach Moglichkeit
ausgetauscht werden. Die auf den Ietzten Seiten dargestellte
weitergehende Zerlegung des Tonarmes sollte nur von ver-
sierten Feinmechanikem vorgenommen werden; und nur
dann, wenn die davor beschriebenen Tonarm-Baugruppen
nicht verfflgbar sind.

THORENS-Turntable
TD 280 Mk Il/Exclusiv

The THORENS TD 280 Mk II turntable is driven by a twophase
24-pole synchronous motor. lts vibration level is so low that it
made the use of a suspended chassis unnecessary - a fea-
ture otherwise typical for THORENS turntables - and yet the
weighted rumble exceeds 70 dB.

Turntable Platter and Motor Bearing

The turntable bearing requires lubrication only after a few
thousand hours'operation or several years of disuse. Requi-
red oil: Titan Super Syn. Oil. THORENS Order No. 7 846 065.
The bearings of the slow running synchronous motors require
no maintenance during their entire service life.

Tone Arm

It is not advisable to adjust the bearing assembly, since tone
arm parameters may be determined only with special measu-
ring devices. If possible a defective tone arm should therefore
be replaced. Further disessembly of the tone arm, described
on the final pages, should be untertaken only by qualified ser-
vice technicians, or when the replacement components.
identified on previous pages. are not available.
