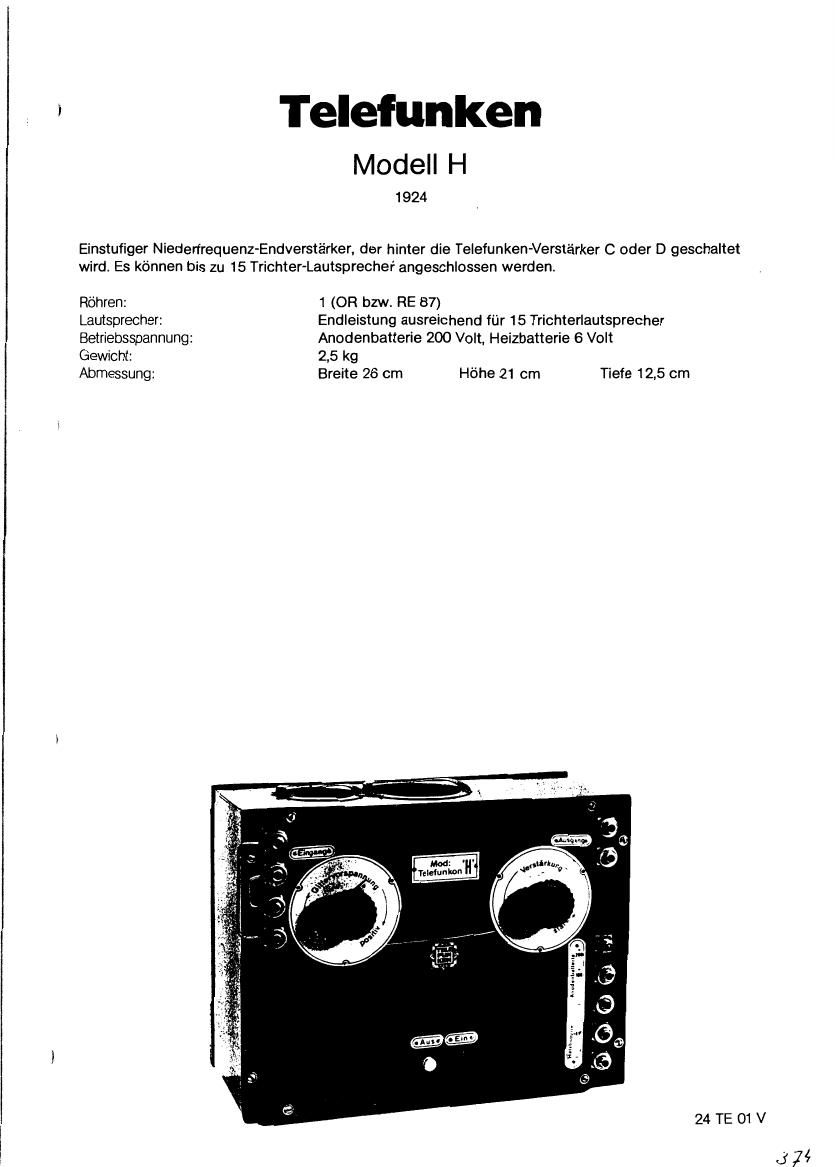

Page 1

Telefunken
Modell H

1924

Einstufiger Niedenrequenz-Endverstérker, der hinter die TeIefunken-Versta'rker C oder D geschaltet
wird. Es kbnnen bis zu 15 TrichterLautsprecher angeschiossen werden,

Réhren: 1 (OR bzw. RE 87)

Lautsprecher: Endleistung ausreichend far 15 Trichterlautsprecher
Betriebsspannung: Anodenbatterie 200 Von. Heizbatterie 6 Volt

Gewicht: 2.5 kg

Abmessung: Breite 26 cm Héhe 21 cm Tiefe 12,5 cm

Mod
Texeiunkon

24 TE 01 V

.374
