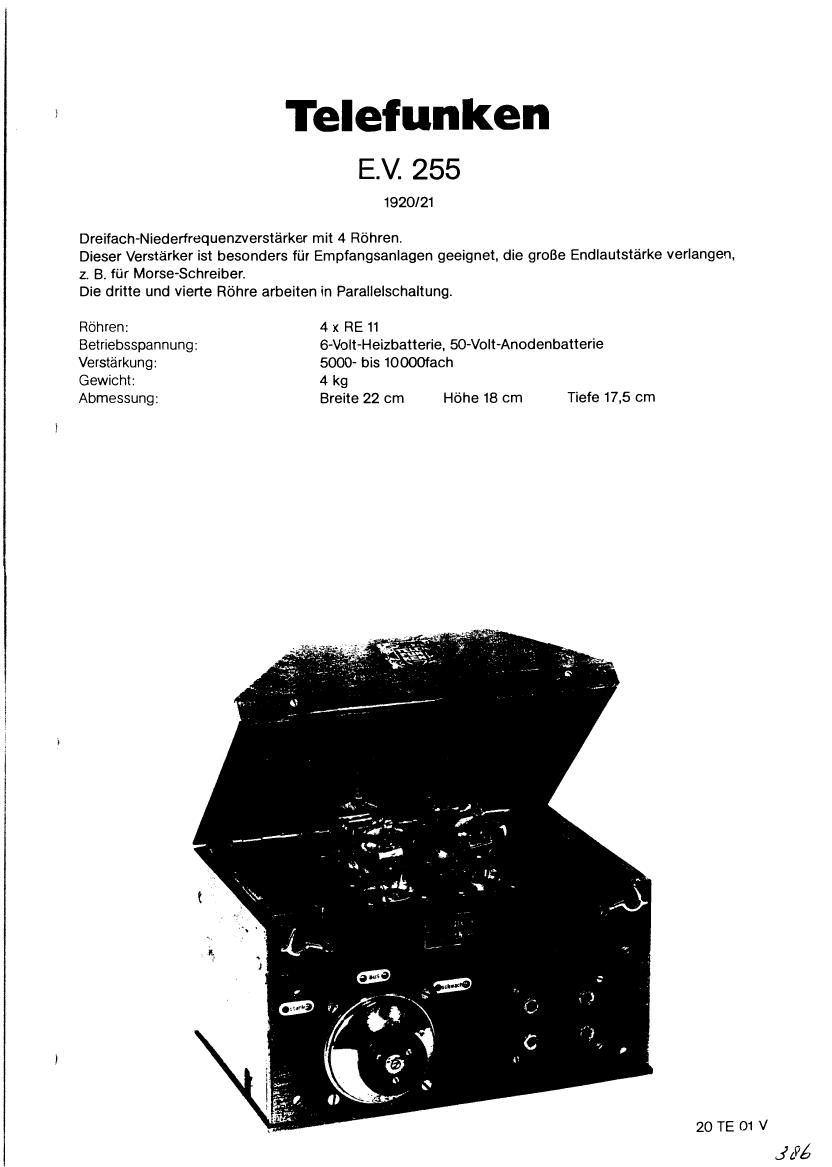

Page 1

Telefunken
E.\/. 255

1920/ 21

Dreifach-Niederfrequenzverstérker mit 4 Réhren.

Dieser Verstérker is! besonders fUr Empfangsanlagen geeignet. die groBe Endiautstérke veriangen,
L B. fUr Morse-Schreiber.

Die dritte und vierte Rbhre arbeiten in Para||e|schaltung.

Réhren: 4 x RE 11

Betriebsspannung: 6-Volt-Heizbatterie, 50-Volt-Anodenbatterie
Verstérkung: 5000- his 100001ach

Gewicht: 4 kg

Abmessung: Breite 22 cm Héhe 18 cm Tiefe 17,5 cm

20 TE 01 V
Jié
