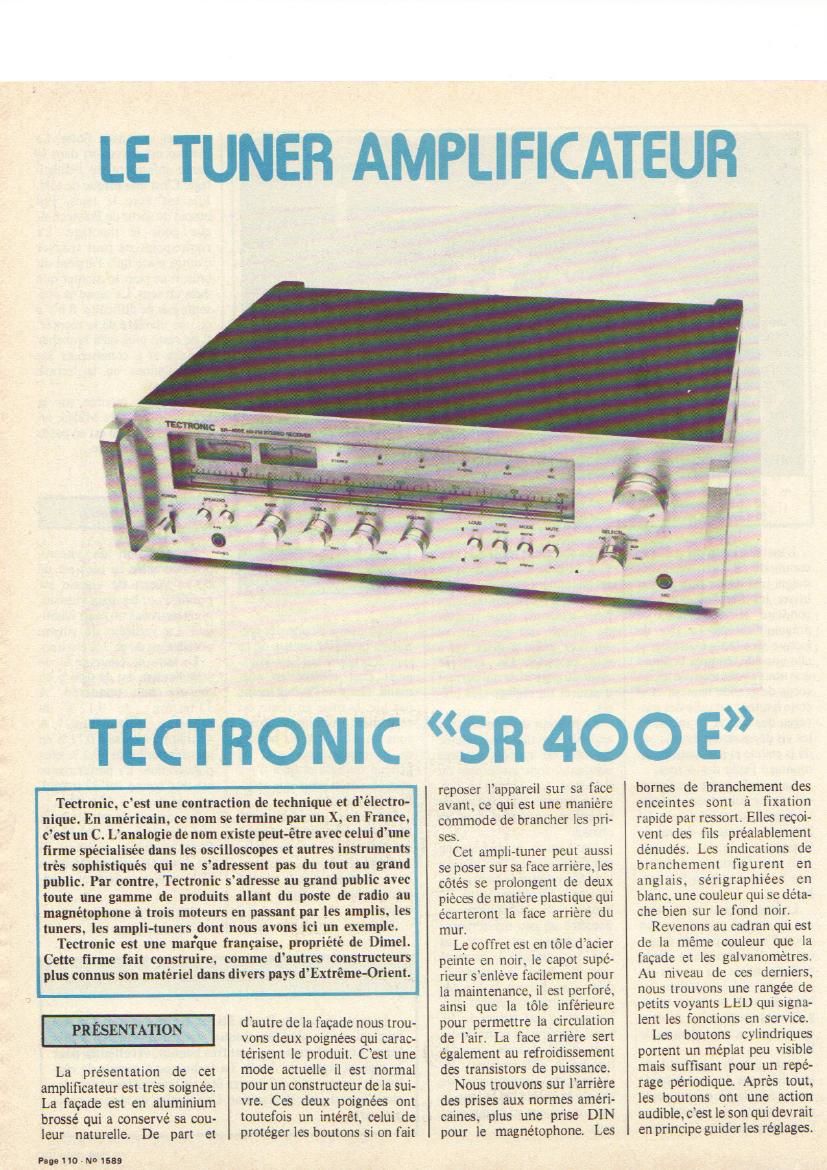

LE TUNER AMPLIFICATEUB

TECTBONIC SB 400 E

Tectronic, c'est une contraction de technique et délectro-
nique. En américain. ce nom se termine par un X, en France,
cest un C. Lanalogie de norn existe peut-étre avec celui d'une
firme spécialisée dans les oscilloscopes et autres instruments
trés sophistiqués qui ne sadressent pas du tout au grand
public. Par contra, Tectronic s'adresse au grand public avec
toute une gamme de produits allant du poste de radio au
magnétophone ii trois moteurs en passant par les amplis, les
tuners, les ampli-tuners dont nous avons ici un exemple.

Tectronic est une marque francaise. propriété de Dimel.
Cette firme fait construire, comme dautres constructeurs
plus connus son matériel clans divers pays dExtréme-Orient.

dautre de la facade nous trou-
vons deux poignées qui carac-
terisent le produit. Cest une

La presentation de cet
amplificateur est tres soignée.
La facade est en aluminium
brossé qui a conserve sa cou-
leur naturelle. De part et

Page 0 r N0 1589

mode actuelle il est normal
pour un constructeur de la sui-
vre. Ces deux poignées ont
toutefois un intérét. celui de
protéger les boutons si on fait

reposer lappareil sur sa face
avam, ce qui est une maniére
commode de brancher les pri-
ses.

Cet ampli-tuner peut aussi
se poser sur 5a face arriére, les
Cotes se prolongent de deux
pieces de matiere plastique qui
écarteront la face arriére du
murr

Le coffret est en 1616 d'acier
peinte en noir. le capot supé-
rieur senleve facilement pour
la maintenance, il est perfore'.
ainsi que la t61e infe'rieure
pour permettre la circulation
de lair La face arriére sen
également au refroidissement
d5 transistors de puissance.

Nous trouvons sur larriére
d6 prises aux normes ameri-
caines, plus une prise DIN
pour le magnetophone. Les

borne: de branchement des
enceintes sent a fixation
rapide par reisortr Elles recoi-
vent des fils préalablement
denudes. Les indications de
branchement figurent en
anglais. sérigraphiées en
blanc. une couleur qui se deta-
che bien sur le fond noir.
Revenons au cadran qui est
de la méme couleur que la
facade et les galvanométres.
Au niveau de ces derniers
nous trouvons une rangée de
petits voyants LED qui signa-
lent les fonctions en service.
La boutons cylindriques
portent un méplat peu visible
mais suffisant pour un repe-
rage périodique. Aprés tout,
les boutons om une action
audible, cest 1e son qui devrait
en principe guider les reglages.

Page 2

Les touches des fonctions
annexes sont du type
pousse/pousse linterrupteur
general est a levier. Deux
jacks en facade. un pour le cas-
que, un pour le micro.

Lampli-tuner SR 400 E de
Tectronic dispose dune puis-
sance de sortie suffisante pour
un appartement de taille
moyenne. tout dépendra aussi
du rendement des enceintes.
La partie radio posséde la
gamme modulation de fré-
quence couvrant de 875 a
108 MHz, une gamme adap-
tée a la reception (les ondes
émises par les émetteurs fran-
cais. (La gamme européenne
va jusqua 104MHz). Elle
peut étre recue sur une
antenne 30052 ou sur une
antenne externe qui sera inté-
ressante dans le cas dune
reception difficile (particulié-
rement en stéréophonie). Pour
la reception sur antenne
exteme. nous avons une prise
qui prend directament 1e blin-
dage du cable de descente
dans un collier relie a la masse.

La modulation damplitude
na pas été oubliée. mais elle
ne peut satisfaire que les ama-
teurs dondes moyennesl La
reception est assuree. sans
antenne par un cadre ferrite
orientable ou par une prise
directe pour antenne filaire.
Cette gamma couvre de 520 a
lGOOkHz, la gamme classi-
que.

En modulation de fre-
quence, nous avons un silen-
cieux commutable, le tuner
est soumis au contréle de la
touche mono/stereo. Un
voyant indique la presence
dune emission stéréophoni~
que.

Les correcteurs de timbre
sont dun modéle eprouvé
depuis des dizaines danne'es.
Un magnétophone peut étre
branché sur le groupe de pri-
ses autorisant Ie contréle
denregistrement. Le magne-
tophone ne figure pas dans le
groupe dos entrees mais uni-

Photn A.
a) dwnpmdmo

b) accord a 1670 central
c) indication do: formiom
d) sword

o) prion micro

0 film demrbo

a) silonu'oux MF

h) m/stéréo

i) controls bands

]) mutation physioiogiquo
kl volume

l) balm

miniou

nl grave

a) prise mane

p) silent-m d'oncoimes
q) macho/mot.

quement par la touche
« tape» magnétophone. Si la
touche est enfoncée. on écoute
1e signal de sortie du magne-
tophone, sinon. le signal de
sortie des haut-narleurs est
celui qui a été sélectionne' par le
selecteur rotatif.

En plus do: entrees phono
et auxiliajre, nous avons une
entree micro non mixable.
Cmt une entree au méme
titre quune autre, lentrée est
monophonique et la signal est
envoyé sur les deux canaux et
sa prise est a lavam. ce qui

apres tout est bien commode.

La correction physiologique
figure ici sous forme dun bou-
ton de commutation. Les
deux groupes de haut~parleurs
peuvent étre mis en service
par des touches indépendan-
tes. Si les deux touches sont

Photo 1.-Dfitildutnbianudooommm,trhpm
