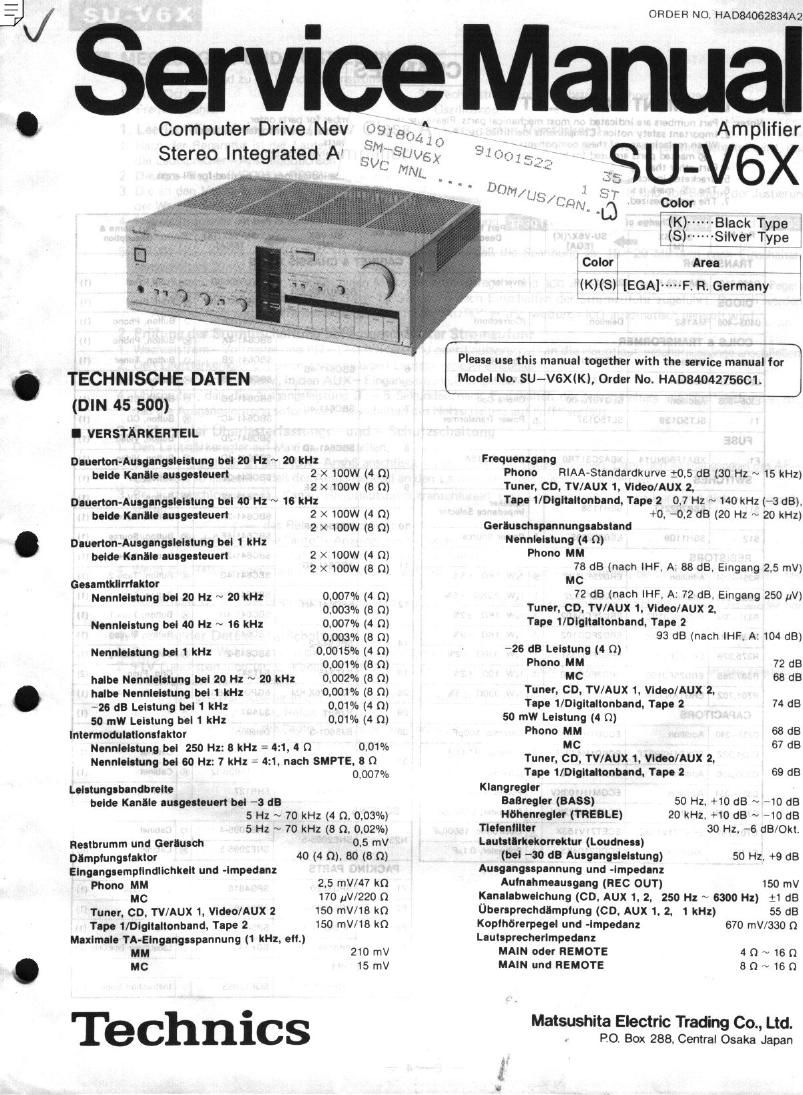

Technics SUV 6 X Service Manual

Page 2

I MESSUNGEN UND JUSTIERUNGEN

O EinsteHungen und zu ver Wendende Instrumente
1. AF-Oszillator. 2. Wechselstrom und Gleichstrom Rfihrenvoltmeter.
3. Frequenzzéhler. 4. OszilIOSkop.

1. Leerlauf-Einstellung (Ice) (nach Reparatur des integriarten Verstiirkers)
1. Nach der Reparatur ist der Lautstfirkeregler auf Maximum einzustellen, bevor der Netzschalter eingeschaltet wird, und an
die Lautsprecher-Anschlufibuchsen ist nichts anzuschliefsen.
2, Die Ice-Regler 1VR301. VR3)21 entgegen dem Uhrzeigersinn drehen.
3. Die an den Verstéirker angelegte Spannung allméhlich rnit dem Spannungsregler erhéhen und vor Beginn der Justierung ist
der War! in der nachstehenden Tabelle zu fiberprfifen.
4. Das elektronische Gleichstrom-Voltmeter an 1+) und -(-1 (L Kanal) , oder (+) und (-)
(R Kanal) anschlieBen.
5. VHS! (L. Kanal) und VR 302 (R. Kanal) so justieren. dafs die Spannung ca. 15~20 Minuten nach Einschalten des
Netzschalters 20mV betrégt.
' In diesem Gerét wird Ico durch einen Mikrooompuxer geregeit, und ICO von etwas mehr als dem normalen Pegel wird
duroh "PREHEAT" wéhrend ca. 14 ~16 Sekunden nach Einschalten der Stromzufuhr zugefflhrt. Danach werden der
Ausgangspegel und die Transistortemperatur durch "AUTO" erfaflt, wodurch Ico automatisch geregelt wird.

2. Priifung der Stummschaltung bei ausgesehalteter Stromzufuhr

1. Wechselstrom-Voltmeter und BQ-Last 1Widerstand oder Lautsprecher) an die Hauptlautsprecherausgénge anschliefSen.

2. Den Lautstérkeregler auf einen zweckmélsigen Lautstérkepegel einstellen.

3. Ein 1kHz-Signal, 100mV, in den AUX-Eingangsanschluls eingaben.

4. Uberprflfen, dafs die Ausgangsleistung 3 ~ 5 Sekunden nach Einschalten des Netzschalters auf "on" vorhanden ist, und
dal$ die Ausgangsleistung sofort nach Ausschalten des Netzschalters auf "off" verféllt.

3. Priifung def Uberlutorfassungs- und - Schumohaltung
I , Den Lautstérkeregler auf Maximum einstellen.
2. Den AF-Oszinator an den AUX-AnshG ansohliefSen und ein 1kHz-Signal eingeben. Dann den Ausgangspegel des AF-
Oszillators so einstelien, daG der Ausgangspegel an den Lautspredleranschlikssen 1 ,5V berégt.
3. Bei kurzgeschlossenen (L. Kanal) Hauptlautsprecheranschlflssen (mix Leitungsdraht, der so kurz und dick wie mégiich sein
sollte):
- das Relais ausgeschaltet ist.
Uberprufen darsz [- die "auto"-Anzeige "on"er1<§scht.
- die "safer operation"-Anzeige blinkt.
4. Wenn das Relais ausgeschalte ist, Netzschalter auf "off" stellen und eine Weile wanen, bevor er wieder auf "on" gestelh
wird.
Andernfatls werden die ursprflnglichen Zusténde auch dann nicht wiederhergestellt, wenn Schaltung und Last wieder normal
sind.

4. Priflung der Daektions-Schaltung
1. Den Eingangs-Wahlschalter in die "tuner"- Position stellen.
2. +1V Gleichspannung (an L, Kana|)an den Wiedergabe-Anschlufs von "tape 1 und-1 V1an F1. Kanal) an den Wiedergabe-
Anschlurs von "tape 2" anlegen.
3. Den Eingangs-Wahlschaher in die "tape 1"-Position stellen.
- das Relais ausgeschaltet ist.
Uberpriflen daB: [- die "auxo"- Anzeige "on" erléscm.
- die "safexy operation"- Anzeige blinkt.
