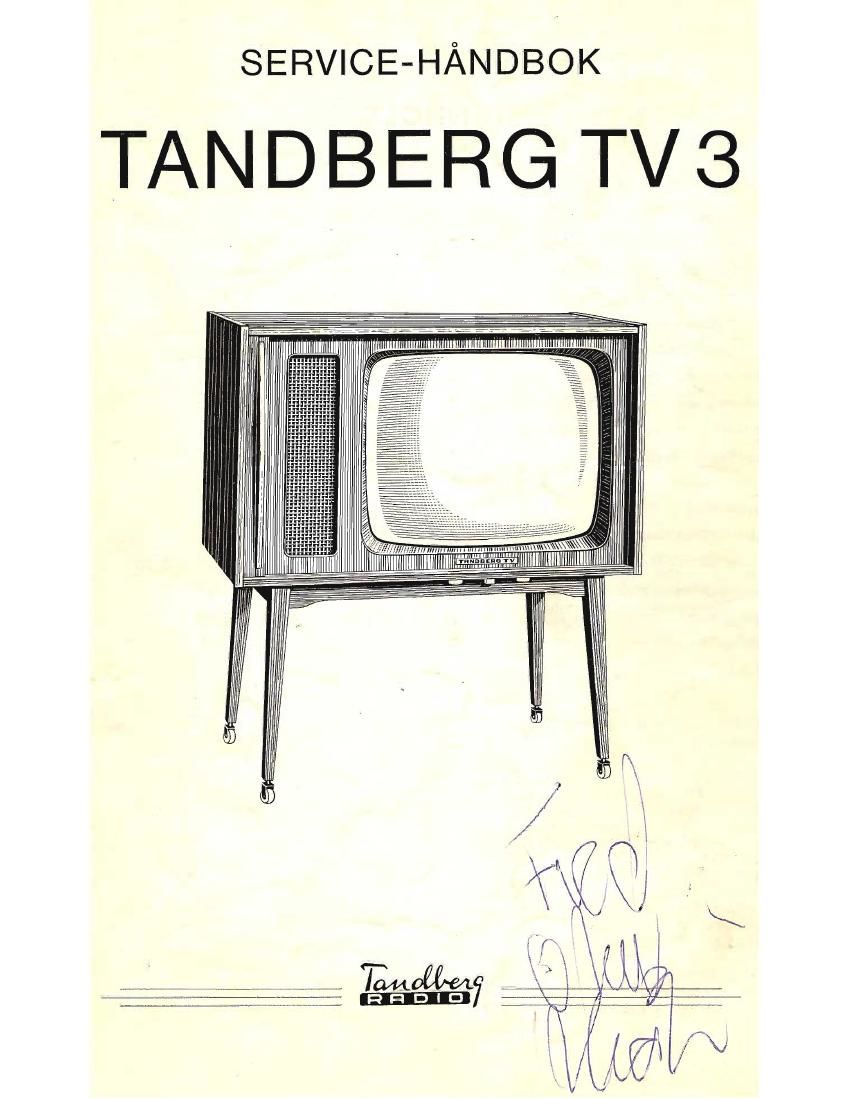

Tandberg TV 3 Service 1963 Service Manual

Extracted text from Tandberg TV 3 Service 1963 Service Manual (Ocr-read)


Page 2

PQWNQWPPN

WM

21
2.2

INNHOLD

Side
TEKNISK BESKR|VELSE ............... 3
Kanalvelger ........................ 3
Bilde~I\/\F-forsferker, videodefekTor ....... V 3
Videoiforsferker, kontrastregulering ...... A
Bildemrskrerser ...................... 4
Srzydefekfor-kreis .................... 4
Automatisk forsterkningsreguiering (AFR) . 5
Synk-separaror, synk-forsterker ......... 5
Horisontal avbgyning, fasediskriminafor .. 5

Verrikal avbzyning, automatisk verfikalhold 6

Lyd-MF og LF-kreiser ................. 6
Kraft-forsyning ...................... 6
Fiernkoniroll ........................ 6
TRIMMEFORSKRIFTER ................. 7
LokaioscilIafor-iusrering ................ 7
Kanalvelgerens selekriviterskurve ........ 7
devendige instrumenter .............. 7
Oppkopling ........................ 7
Bilde-MF ........................... 7

Side
3.1 devendige instrumenfer .............. 7
3,2 Oppkopling, trimming ................ 7
3.3 Koniroll av kUrveform ................. 7
4. Trimming av srmy-derektor-filfer ........ 8
5 Trimming av Iyd-MF ................. 8
6 JusTering av |yd-N\F-felle .............. 8
7 Automatisk forsferkningsregulering (AFR),
kontrasi .......................... 8
OVERSIKT OVER ENDRINGER .......... 9
STYKKLISTE ........................ 1 1
Raw, dioder, likereifere ............... 16
Diverse komponenrer .................. 17
Trafos, spoler, filter .................. 17
Deler ved kabinettmomering ............ 17
Tilleggsdeler for kabineh TV3-35 ...... 17
Tilleggscleler for kabinefi TVS-36 ...... 18
Tilleggsdeler for kabinefl TVS-38 ...... 18
Tiileggsdeler for kabinett SS-TV-39 ..... 18

Tilleggsdeler for kabinefi H-TV-44 ..... 18
