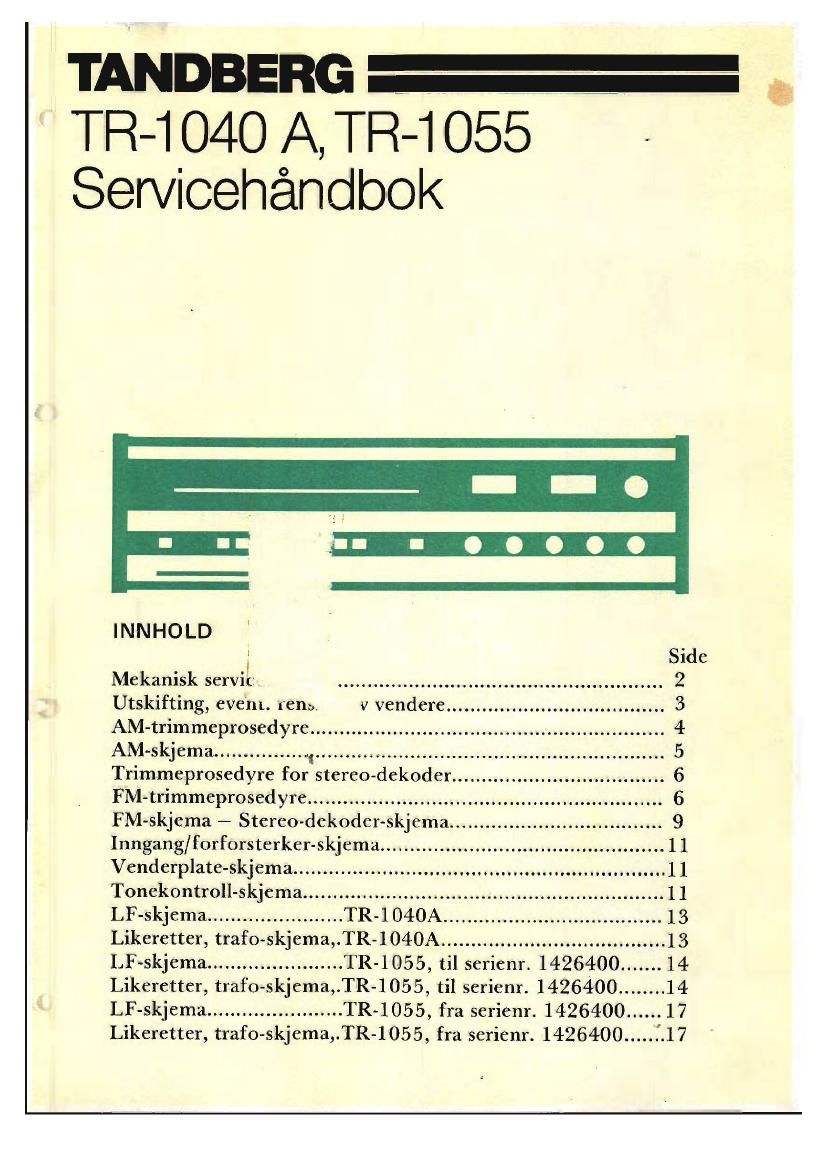

Tandberg TR 1040 A Service Manual

Page 2

ME KA NISK SERVICE

Demontering av kabinettet

Skrucnc fjcrncs i sideveggene (2 skrutr ved konsiden 0g
1 skrue i bakkant) 50m dcretter kan trekkes av.
Topp-platen trekkes ut sideveis.

Likeretter plate

TR-1040 ha: 1 likercttcrplate, mens TR-1055 bar 2 plater.
For adkomst ti] dc fremrc skruenc bar man ferst lmsnc
FM-MF platen 0g vippe den litt opp iskrfi stilling.

LF-platen

Ved utskifting av LF-plate mi man farst fjeme hayttaler»
kontaktbroen 50m er festet med 2 skruer 1 underkant.
LF-platen er festet med 4 skruer i bakkant som skrus ut.
Txekk av all: ledninger p5 platen {m den trekkes ut
bakovcri

Ved elekLn'sk feilsqaking p5 foliesidcn m5 en benytte ct
forlengelseskort som kan kjmpes ved vért service-
delelager.

Ved utskifting av slutt-transistorer: Se legning,

FM - MF platen

4 skruer i forkant pi platen skms ut. Platen kan da vippes
opp for fcilsmklng p5 foliasiden 0g for lettere adkomst til
tonekontmll- 0g venderplate.

Demontering av frontpzmel

Knappene for volum, balanse, tonekomroller og hayttaler-
velger trekkes av.
(TR-1055, sitter hgayttalcrvelger fecht med en unbrakoskrue).
Stasjonssakcrknappcn er festet til svinghjulsaksen innenfor
fmmpanelet med en unbrakoskrue.
Nir kmppen er fjemet, kan skala-dekkglassel forskyves, cg
en skrue p5. liver side bak dette fjernes samt en skrue p5
hver side bak vippedekslet. Lms festefjaerene far LF-indi-
katorencs lyskasse.
Det finnes 2 forskjelligc festeanordninger for instru-
memene. Pi den farste typen vil instrumentene henge
lease ved fjeming av frontpanelet.
Ved sammenmontering settes apparatet opp pi bakkant.
Legg instrumentlinsene oppe pé lnsffilmfintene, Fronb
panelet legges p3 plass.

_ P5 den andre typcn vil instrumenlene vaere skrudd fast
til forntpanelet.

NB! Var oppmerksom p5 viseren 0g pappplaten over
vendexseksjoncn ved montering.

Skalasnor
a

GLIMMERSKIVE
\

')

Ved montexing av slum-transistor,
husk sihkonfett pi begge sider av glimmerskiven.

m.

Utskifting av lamper for Hi-Filter, etc

Vipp {first opp FM-MF platen for i latte adkomsten til
Iyskassen.

1. Vipp av 2 stk fjaerer som holder lyskassen pi plass.

2. Lyskassen kan mi trekkes ut igjennom ipningcn i snor-
trekkplaten.

3. Platen med lampene er fescct til lyskassen med 2 stk.
skruer i underkant.
Lampene 5 V. 115 mA er loddet fast.

\(
