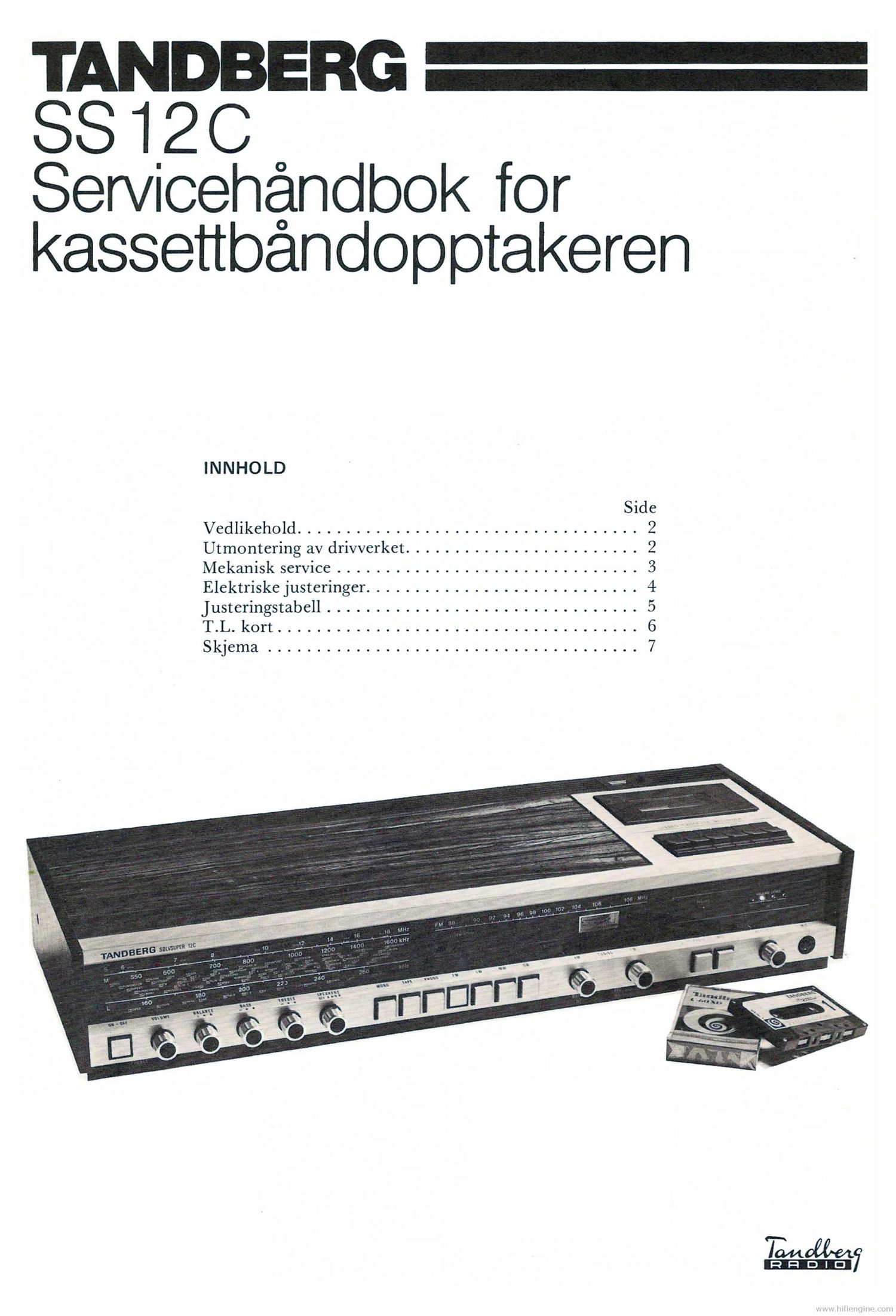

Tandberg SS 12 C Service Manual

Page 1

TANDBERG

88120
Servieehéndbok for
kassettbandopptakeren

INNHOLD

Side
Vedlikehold ................................... 2
Utmontering av drivverket ........................ 2
Mekanisk service ............................... 3
Elektriske justeringer ............................ 4
Justeringstabell ................................ 5
TL. kort ..................................... 6
Skjema ...................................... 7

Emma?

PFIDID

Page 2

VEDLIKEHOLD

De delene som kommer i kontakt med bandet ma
renses med jevne mellomrom.

F remgangsmiite :

Sléi av apparatet. Trykk ned STOP/EJECT-knappen
0g kassettskuffen spretter opp.

F jern lokket over kassettskuffen ved a trekke det
fremover.

Skyv kassettskuffen ned til lukket stilling.

Trykk ned knappene PLAY 0g PAUSE. De delene
som skal renses blir dermed lett tilgjengelige.

Rens pa de stedene som er avmerket pa figuren.

Pressvalsen ma wrkes godt etter rensing.

Rensz'ng av bdndlap

Rensingen utfmes med bomullspinner (Q-Tips)
som fuktes i ren sprit eller renset bensin. Det leveres
ogsa et spesielt rensesett, Tandberg Professional
Head Cleaning Kit, partnr. 713190, fra wire service-
avdelinger. Rensespray for videOOpptakere kan
ogsa brukes, men det er ikke tilstrekkelig bare a
spraye delene. Bruk ogsa bomullspinner.

UTMONTERI NG AV DRIVVER KET

Skru ut to skruer i hver sidevegg. Topplaten laftes

Opp i forkant 0g trekkes frem.
MERK! Dekkglasset for skalaen vil n2°1 ligge last.

Left av rammen for telleverket. Skru ut to
monteringsskruer som fester brakettene for
drivverket til radiodelen. Drivverket leftes opp i
forkant.

Pass pa at sjassiet pa drivverket har forbindelse med

sjassiet pa radiodelen ellers vil ikke drivverket virke.

Service-stilling, se neste side.
