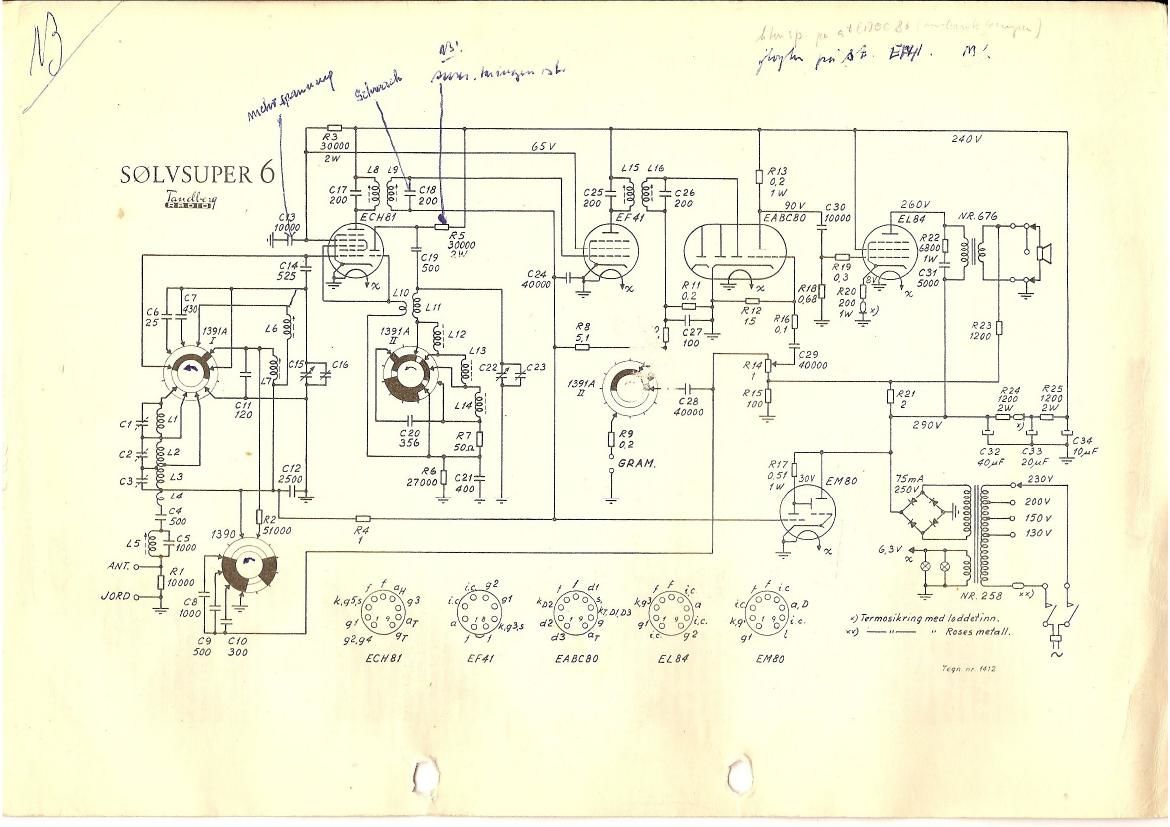

Tandberg Solvsuper 6 Schematic

Page 2

mum.

(5t mafia 6

Trimme - forskrifter.
Under justeringen av de avstemte kICtSEr btukes sum indikator at tonefrekvensvoltmeter tillzoplet uttaket for ekstta-
hnyttaler.

Normal folsomhei. Falsomhetstallene sum er oppgitt gjclder den spanning som mi tilfmes mottakei'en for 5. fa; en
utgangsytelse pi 50 m\V eller 0,45 V over hQ§TtaICEEDS 4 ohm med volumknutrollen i mnksimumstilling. Hayfrekvcnssigna-
lene er modulert 30 % med 400 as. For mellomfrekvens 455 l; 5 er folsomheten fra blandemrets gitter ECHSI ca, 15 AV
0g fra gitter EF41 ca. 1 mV. Over an normalzntenne (5e Sc, ce-Hfmdbok side 9) er felsomhcten fra antennen i diskant-
venderstilling 1, 2 0g 5 ca. 5710 MV pi alle bnlgeumréder. es diskautvenderen i stilling L er langlmlgens forkrets
dempet med R2 0g lesomhctcn g5: p21 dette bind ned til 50760 V. De m :ige bénd hat 1ka denne dempning av forkrctsen
0g git bare ned til en falsomhet pi (a, 10-20 MV i stilling L. Fulsomheten fra pickup-uttaket er cal 30 mV veti 400 (IS.

Mellon-frekvensfillerei 02' dcmpckrclsen. Filterct ME I sitter under sjassiet (fig. 2), mens MI 11 0g dampe-
kretsen sitter over (fig. 1). Fjemes bunnplaten, henholdsvis bakx eggen, kan kretsene nés. Mellnmfrekvensfotsterkeren
trimmcs 50m fglgcr: Signalgeneratoren stilles inn pf; nnyaktig 455 1:65 30 5}; modulci-t 0g koples over en kondensator p2:
ca. 50 000 pF til gitteret pi blandemret ECHSL Trimminv skjer i diskantstilling 1 til maksimum spenning over lmyttaleren.
Mottskerens {alsomhet alter noe nit diskantkontrollen drcics mot bredere kurxet in 1 til 2 0g 3, men avtar igien i bredeste
stilling L til ca. halvparten. Under trimmingen bfir ' rvens symmetri kontrolleres i alle 4 stillinger. Dempekrezsen [tiny
mes pi minimum utgangsspcnning med ktaftig MF ignal tilfztt inteunebessingene.

Konlmoll av viserslilling. Fm- Vidcrc trimming kan foretas mi man pfise at Viserstillingen er riktig. Nfix avstemnings-
kondensatoteu er helt inndreid Lil Venstrc sltal viseren dekke den farste skalaslrckcn pf: hvert omréde samtidig, Vidcrc
dteies visercn til midt pi skalastreken for 230 kc/s 0g den Skill da g5. giennom siste bolsstav (k) i ordet «kringk» averst p21
skalaskiven. Det at tilstrekkelig at viseren bemret biJkstaVeni denne stilling. Ex justering nodvendig, gimes (lette ettet at
skruene pél avstemningskondensatorens festevinkel er lasnet.

Oscillalor- og giflex'kl'elser- Oscillatorkretsefle for
bind L, M, F 0g K1 bar tilsmmen 3 spolet, L14, L15 0g
L12, momert pzi bakerste seksjon av bnlgevenderen, se fig.
2. Bind M, F 0g K1 ha; WW sin individualle spoIe, mens
bind L benytter spulen rm 11;. (L14) 0g K1 (L12) koplet
i serie. Spolen for 115:. 2(1(L11) er Viklet pi e: bakelitt-
rm 0g festet i bunden av sjassiet. Den stfir fast innkoplet
i serie med de avrige oscillatorspoler i alle Stilliflgel. av
bglgevenderen. De tre oscillatorspoler pzi venderen C1' vik-
Iet p51 keramikkmr. I rmene er plascrt foxskyvbace jem-
kjerner. Er det hclc nyadvendig, kau justering foretas ved :i
forskyve strainpen med jemkjernen etter at forscglingen
forsiktig er smeltet. For oscillatotkretsene finnes bare en
felles kapasitetstrimmer C23 plasett p231 avstemningskonden-
satoren, se fig. 1. Den ha: Lil oppgavc 5. utligne Variasjoner
i wrkapasiteten nfir blandemret skiftcsi Den trimmes p2:
bind M (L14), mens alle andte nuilkapasiteter er trimmet
fta fabrikken med semivariable kapasitetstrimmere 0g skal
ikke senere mares.

Til kontxoll 21v skalaen benyttes helst en krystallstyrt gene-
rator last koplet til mtennen. Selvinduksjonen for mellom-
bulge kontrolleres p5 600 kc/s 0g den fellas kapasitets
trimmer C23 montert pi avstemningskondensatoren trim-
mes pi 1500 kc/s. Da skal de andre bind steiume med rime-
lig nayaktighet. De forskjellige bind kan, hvis nadvendig,
kotrigeres p5. Venstte side av sknlaen med sine selvinduk-
sjonet. Man begynner da med K2 (L11) 0g derctter K1 Fig. 1- Si755ieif OWN/"13-
(L12) 0g F (L13). Til slut: konn-olleres bfmd L 50111 da
ska] stemme pi skalaen uten Videre, idet dens spule er en
seriekopling av spolene for bfind M, K1 0;; K2.
Gitterkretsene, bzind L (L7) 0g M (L6) hat spoler med
ski'urximmcrc (fig. 2).

For band F, K1 0g K2 er spolene L1, L2 0g L3 viklet pi et
fellas bakelitttm plasert oppe pa sjsssiet (fig. 1). Hvis
nadvendig kan disse trimmes Ved z: forskyve mm pi spolen.
De Ire viklinger er delvis felles for de Lre bind 0g man tnii
derfor trimme K2 (L3) {first 0g deretter K1 (L2) 0g F (L1).
L4 er antennevikliug. I gitterkretsene finnes ogsé bare én
otdinmt kapasitetsttimmer, C16, som trimmes pi hfind M.
Pi de avrige bind finnes lignende semivatiable (rimmere
C1, C2 0g C3, fast innstilt fra fabrikken 50111 i oscillat0r~
kretsen.

Kontroll av gitterkretsene skjer ved: 170 0g 260 kC/s, 600
0g 1300 kc/s, 1,8 0g 4 Mds, 6 0g 9,6 Mc/s 0g 12 0g 21,5
Mc/s. Den automatiske fox-spewing skal under dette lises
med batteri pa ~:- 5 Volt 05 koples inn pi punk: AVC,
se fig. 2.

.056. JIDO/EI'

C

sikringer. Nemansformatoten er temperatursikret med
en szsr loddet med Roses memll. Dessuten finnes to tempe-
ratursikringer i koplingen under sjassiet som beskytter
mot overhedng ved feil i apparatez. Disse sitter p21 mot-
standene R24 - 1200 ohm 0g R20 ~ 200 ohm. De 61
loddet med vanlig loddetiun 0g utlaser ved hjelp av Va:-
men som utvikles i de :0 motstander. Fig. 2. Simsiets underside.

.3
739% 739/4
