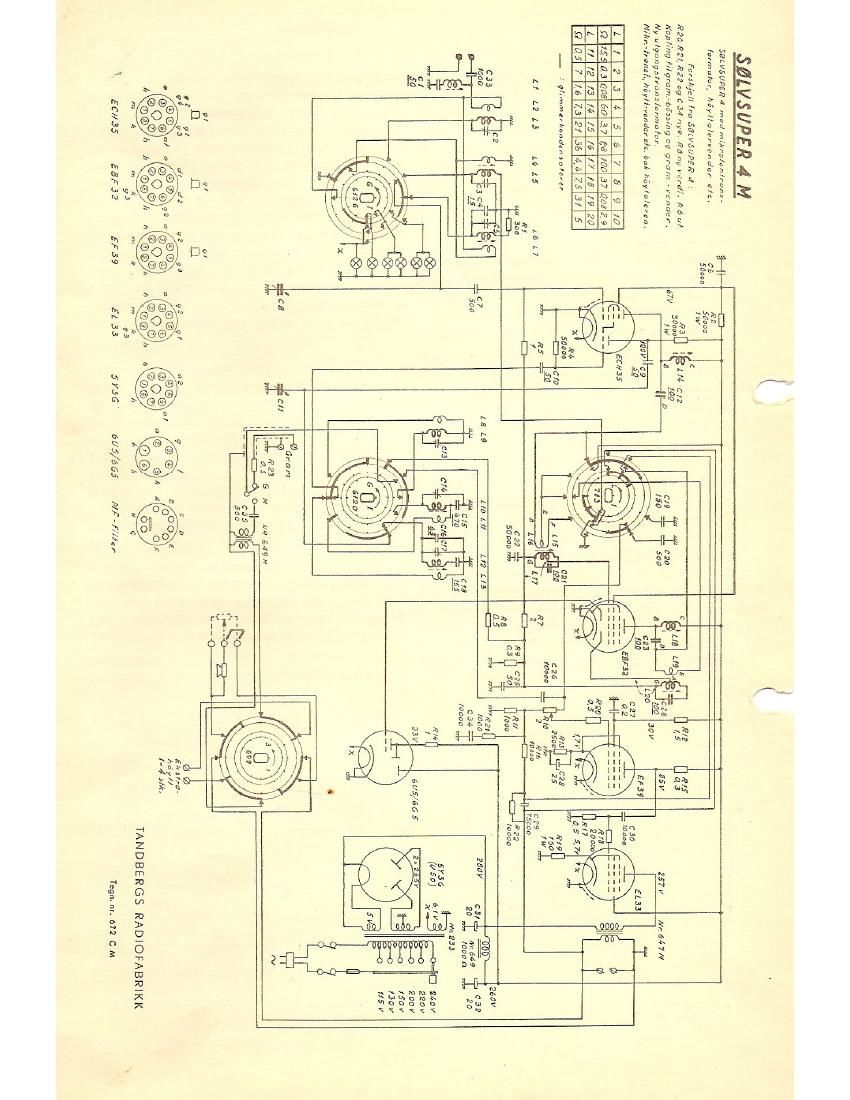

Tandberg Solvsuper 4 M Schematic

Page 2

A r'fllvgndtr

;i
E

fiayf/I/ervlndlr

3ruksanwsmflg

H

1144.

mafiak

Skiema [or riléollling nz' :epztrnfbayllalere 0g slyrkekomroll m. 805.

éflluwgzuc 4 fl.

Szlvsuper 4M er en vanlig Sialvsuper 4 med lil-
leggsulslyr.

Sammen med en eller llere separal-hzyllalere kan
den brukes som musikk- og annonseringsanlegg
saml som hayllalende huslelefon med korrespon'
danse mellom apparalels egen hzyllaler cg hver
enkell av separal-hayllalerne.

Forulen de forandringer som fremgér av skjemael,
kan nevnes falgende: Ulgangslransformaloren er
byllel med en annen lype, nr. 647 M, som med
god virkningsgrad kan drive 4 separal-hzyllalere
koplel parallell. God! resullal kan ogsé oppnas
med 3-10 hzyflalere i parallellkopling med lil-
svarende reduksjon i lydslyrken for hver av dem.
Basshevningen er reduserl for a opprellholde sla-
bililelen under ole variable belaslningslorhold.
Som ef ledd i denne lorandring er veklen av
pulen reduseri fra 0.65 kg lil 0,2 kg.

Sfyrkekonlroll.

Hver av hzyllalerne kan ulslyres med en slyrke-~
konlroll nr._ 805. Den her 6 slillinger merkel fra
0 ill 5 09 regulerer elleklen i e n 4 ohms hzyl-~
laler i falgende lrinn: avsléfl, *1 40 dB, 3 18 dB,
+ 12 dB, + 6 dB 09 full slyrke. Den virker som
polensiomeler p5 16 ohm i slillingene 1, 2,3 09 4,
mens polensiomelermolslanden koples ul i yller-
slillingene 0 09 5. Belle har belydning for hayi-
lalerens bruk som mikrolon. Bak p5 apparalel lin-
nes bzssinger for lilkopling av slyrkekonlroll ogsé
lor mollakerens egen hzyllaler. Derved blir del
mulig é velge lydslyrken p5 mollakerhayhaleren
uavhengig av den spenning som ligger over kursen
'lil separai-hiayllalerne. Ulsiyres ikke appanalhayi-
laleren med slyrkekoniroll, mé cle lo aversle bias-

Skjema for Styrkekuntroll m'. 805.

singer for dennes lilkopling forbindes med en
korlslulningsbzyle. szHaleren vil da spille med
lull slyrke. Den kan koples ul ved 5 ljerne braylen.
Den lydelleki anleggel som helhei kan avgi, av-
henger av volumkonlrollens slilling. Med mol~
lakerhzyilaleren bar man konlrollere al volum-
konlrollen ikke er sail sé hzyl al der oppslér
overslyring. Synes man at en hzyllaler gir for
lilen lydeffekl, bar lzrsl den lilharende slyrke-
konlroll selles i stilling 5 far man presser opp
ydelsen fra moliakeren med volumkonlrollen.

Slyrkekomrollen for separal-heyllaleme kan mon-
leres enlen ved mollakeren eller ved hver av
hzyllaleme, avhengig av hvordan anleggel skal
brukes. Skal anleggel bare brukes lil musikk cg
annonsering, kan slyrkekonlrollen monleres ved
hver hayllaler. Man kan da regulere lydslyrken
p5 sledel cg hindre avlylling ved a 515 slyrke-
konlrollen hell av.

Skal samlale fares, mé slyrkekonlrollen for mol-
faker-heyflaler og den separafhzyllaler som skal
brukes, selies pa maksimum, slilling 5, mens de
andre slyrkekonlroller slées hell av. Molslanden
i polensiomelerne vil ellers belasle kursen og
svekke spenningen lra den hzyllaler som er 1
bruk som mikrofon. Samtlige slyrkekonlroller m5
i delle lilfelle vaere monlerl ved mollakeren slik
al de kan reguleres av den som beljener mol-
lakeren.

Hvis bare en separal-hzylfaler er lilkoplef, kan
anleggel benyhes som lelefon selv om slyrke-
konlrollen er plaserl ved separal-hrayllaleren. Man
m3 bare passe p5 al slyrkekonfrollen slér p5 mak-
simum, slilling 5, nér samlale flares.
