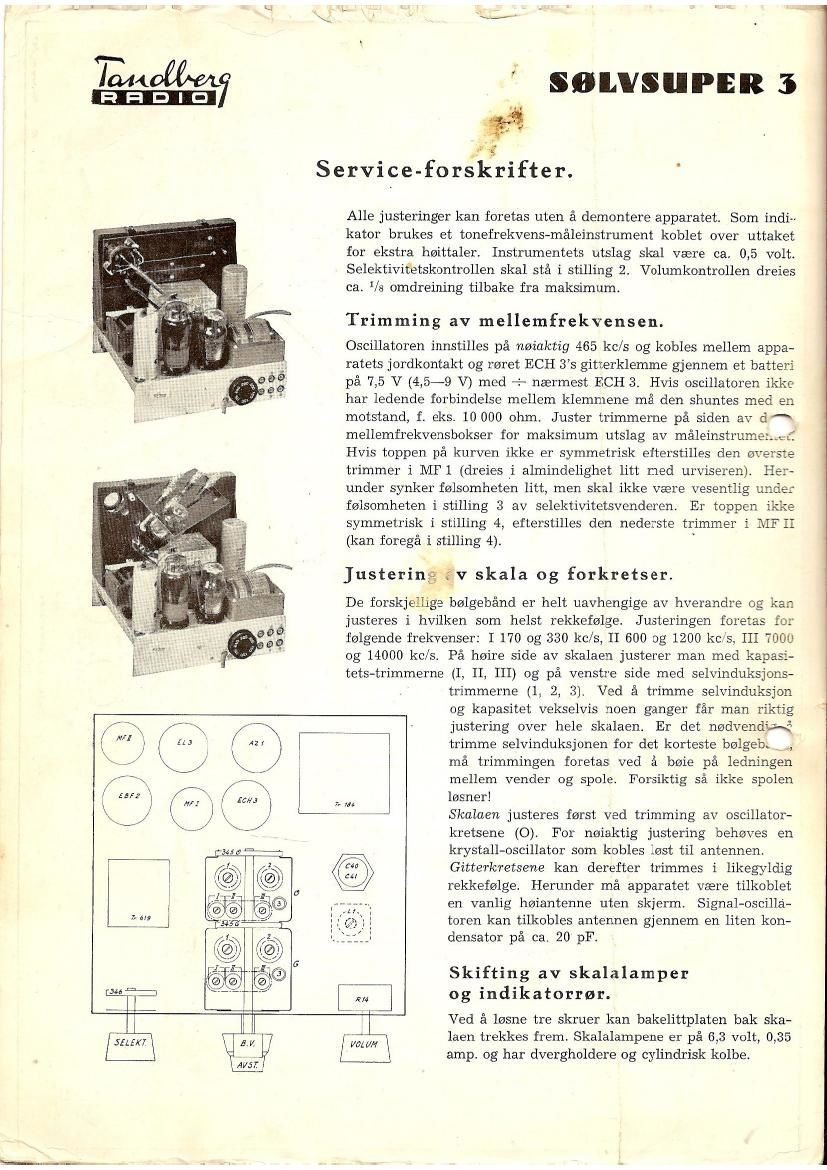

[QM-Emmi sen/sup: 3

Service- forskrifter.

Alle justeringer kan foretas uten é demontere apparatet. Som indiu
kator brukes et tonefrekvens-méleinstrument koblet over uttaket
for ekstra haittaler. lnstrumentets utslag skal vasre ca. 0,5 volt.
Selektivifietskontrollen skal sté i stilling 2. Volumkontrollen dreies
ca. 1/8 omdreining tilbake fra maksimum.

Trimming av mellemfrekvensen.

Oscillatoren innstilles p51 nm'aktig 465 kc/s 0g kobles mellem appa~
ratets jordkontakt 0g raret ECH 3s gitterklemme gjennem et batteri
pé 7,5 V (4,5-9 V) med + naermest ECH 3. Hvis oscillatoren ikke
har ledende forbindelse mellem klemmene m5 den shuntes med en
motstand, f. eks. 10 000 ohm, Juster trimmerne p5. siden av d"
mellemfrekvensbokser for maksimum utslag av méleinstrumezilcfl
Hvis toppen p231 kurven ikke er symmetrisk efterstilles den averste
trimmer i MFl (dreies 1i almindelighet litt med urviseren). Hezu
under synker felsomheten litt, men skal ikke vaere vesentlig under
felsomheten i stilling 3 av selektivitotsvenderen Er toppen ikke
symmetrisk i stilling 4, efterstilles den nederste trimmer i 11F 11
(kan forega i stilling 4).

Justeringf; 2v skala 0g forkretser.

De forskjellige bolgebénd er helt uavhengige av hverandre 0g kan
justeres i hvilken som helst rekkeflalge. Justeringen foretas for
legende frekvenser: I 170 0g 330 kc/s, II 600 0g 1200 kcs. III 7000
0g 14000 kC/s. P51 haire side av skalaen justerer man med kapasi-
tets-trimmerne (I, II, HT) 0g pi venstre side med selvinduksjons-
trimmerne (l, 2, 3y Ved 5 trimme selvinduksjon
0g kapasitet vekselvis noen ganger fir man riktig

justering over hele skalaen. Er det nndvendh
trimme selvinduksjonen for det korteste bglgeb ,,
mé trimmingen foretas ved é bale p5 ledningen
mellem vender 0g spole. Forsiktig Si ikke spolen
lzsnerl

Skulaen justeres farst ved trimming av oscillator-
kretsene (O). For ngiaktig justering behaves en
krystall-oscillator som kobles 121st til antennen.
Gitterkretsene kan derefter trimmes i likegyldig
rekkeftalge. Herunder m5 apparatet vare tilkoblet
en vanlig heiantenne uten skjermi Signal-oscilla-
toren kan tilkobles antenncn gjennem en liten k011-

densator pi ca, 20 pF.

Skifting av skalalamper
0g indikatorrar.

Ved é losne tre skruer kan bakelittplaten bak ska-
laen trekkes frem. Skalalampene er 135 6,3 volt, 0,35
amp. 0g har dvergholdere 0g Cylindrisk kolbe.
