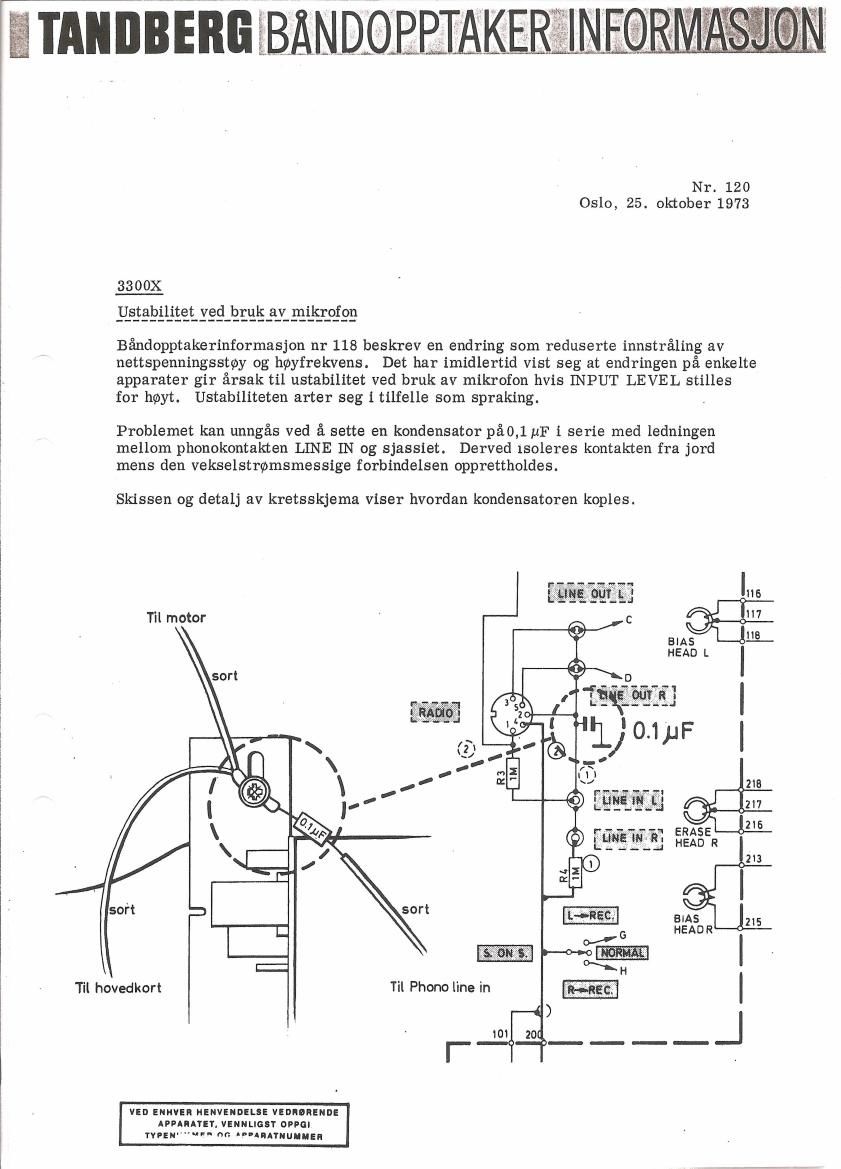

Page 1

gunman EMBANLDLQEEIAKEB»

{

Nr. 120
Oslo, 25. oktober 1973

3300K

Ustabilitet ved bruk av mikrofon

1 Bindopptakerinformasjon nr 118 beskrev en endring som reduserte innstréhng av

nettspenningsstw 0g hsbyfrekvens. Det har imidlertid vist seg at endringen p5 enkelte
apparater gir firsak til ustabilitet ved bruk av mikrofon hvis INPUT LEVEL stilles
for h¢yt. Ustabiliteten arter seg i tilfelle som spraking. ,

Problemet kan unngéis ved 2°). Bette en kondensator pé0,1 uF i serie med ledningen
mellom phonokontakten LINE IN 0g sjassiet. Derved 1soleres kontakten fra jord
mens den vekselstr¢msmessige forbindelsen opprettholdes.

Skissen og detalj av kretsskjema viser hvordan kondensatoren koples.

Til motor

{tTaEWE

sori EMS 225
G HEADR
H
Til hovedkort Til Phono line in «Mac,

)

20

101
I'- I

VED ENNVER NENVENDELSE VEDRBIENDE
: APPARATET. VENNLIGST OPFGI
1 TYPEN""F" In", F'AHATNUHMER

Page 2

Nr. 121
TB 9000X 0510, 29. april 1974
LL/TQ

Diverse endringer vedwrende spolemotorer TB 9000K.

For {'1 lette identifikasjonen av motortype og tilsvarcnde kondensator ved service og ved
bestilling av deler gir vi denne oversikten. To av motorene er allerede oppgitt i en tabell
p5 siste side av 9000K Service Forskn'fter. Dersom en annen motortype enn den som er
i apparatet enskes, mzi begge spolemotorene 0g begge kondensatorene (C2 0g C3) skiftes.
Fra og med serie nr. 2829288 brukes motor R0 1465.

Motorkondensator C2 0g C3 Bestillingsnr.

Fra serie nr. Motortypc Bestillingsnr. 50 Hz 60 Hz

2820001 HT149 265828A 2,3+0,9 uF oljepapir 2.3 IuF 268386
2828916 IB942R 309656 4 nF oljepapir 4 [uF 307567
2828967 HT149 265828A 2,3-I- 0,9 pF oljepapir 2.3 )uF 268386
2829009 ROI465 299304 2,8+ 0,7 uF oljepapir 2.8 pF 299793.
2829268 IB942R 309656 4 )uF oljepapir 4 )uF 307567
2829288 ROI465 299304 2,8+ 0,7 uF oljepapir 2.8 IuF 299793

Reduksjon av elektrisk bremsekraft

For 5 redusere den elektriske bremsekraften er spenningen til spolemotorene redusert

under nedbremsing fra 100 V til 60 V. Na'ir bremsen trer i funksjon aktiviserer bremse-
magnetens anker den nye mikrobryteren (BRAKE SOLENOID SWITCH). Den spole-
motor hvis rele er aktivisert, fir dermed ikke 100 V som far, men 60 V. Under hurtigspoling
(WIND eller REWIND) fair motorene fremdeles 100 V .ennom BRAKE SOLENOID SWITCH.
ijrene med indeks nr. 14 0g 25 (fra den illustrerte delelisten) beholdes for sikring mot
kIebing av magnet og for sikker avlwft av bremsebénd.

Fra serie nr. Nye deler Bestillingsnr.
- PINCH ROLLER
2829009 szer 298256 SOLENOID
Brakett 304965 SW'TCH o v z
B ter 286690
W 1953 PINCH 0-60 v 2
ACT ROLLER -+ ______ _.
-;- SOLENOID BRAKE
SOLENOID
SWITCH 100 V =
M (235645)
HOLD ~
BRAKE __,_ £- sov~
ACT- SOLENOID
15 (3004.32)
711 705
' U652A
mm - -4 C
304965 + 18 V -
. 709 20 V w
4- ~-
U652B ®
uotoa

VED ENHVER NEHVINDELII
VEDNORENDE APPARATET.
VENNLIG.T OPPGI TVPENUIIIEH
