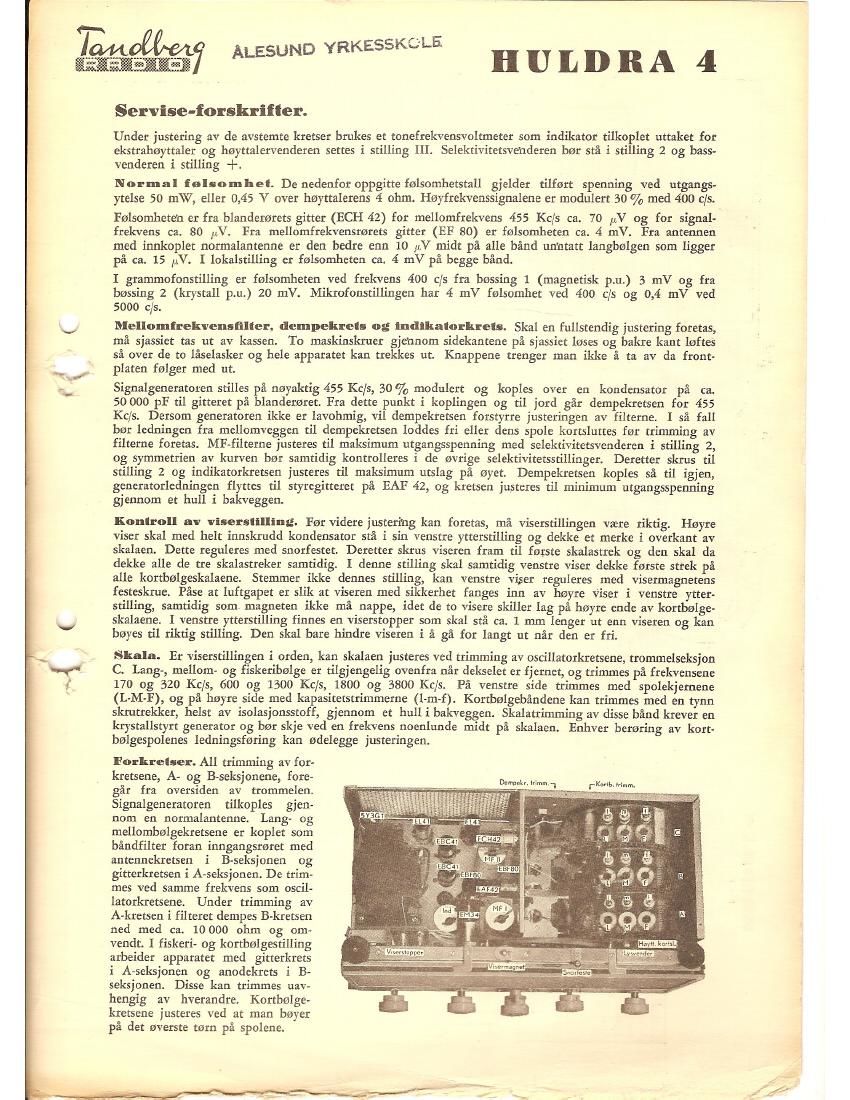

Tandberg Huldra 4 Service Manual

Page 1

ALF-SUN 55 11 U L I) R A 4

Servise-forskrifler.

Under justering av de avstemte kretser brukes et tonefrekvensvoltmeter som indikator tilkoplet uttaket for
ekstrahbyttaler 0g heyttalervenderen settes i stilling III. Selektivitetsve'nderen bm: stia i stilling 2 0g bass-
venderen i stilling +.

Normal fialsomhei- De nedenfor oppgitte falsomhetstall gjelder tilfnrt spenning ved utgangs-
ytelse 50 111W], eller 0,45 V over hoyttalerens 4 ohm. Hnyfrekvenssignalene er modulert 30 % med 400 c/s.

Falsomhete'n er fra blandemrets gittet (ECH 42) for mellnmfrekvens 455 Kc/s ca. 70 V 0g for signal-
frekvens ca. 80 V. Fra mellomfrekvensmrets gifter (EF 80) er falsomheten ca. 4 mV. Fra antennen
med innkoplet normalantenne er den bedre enn 10 u,V midt pi alle bind un'ntatt langbtzllgen som ligger
13%. ca. 15 V. I lokalstilling er falsomheten ca. 4 mV p5 begge band.

I grammofonstilling er fnlsonnheten ved frekvens 400 cyls fra bassing 1 (magnetisk p.114) 3 mV 0g fra
bassing 2 (krystall p.u.) 20 mV. Mikrofonstillingen bar 4 mV {alsomhet ved 400 6/5 0g 0,4 mV ved
5000 c/s.

Mellomfrekvensfiller, dcmpekrels 0g indikalorkrels. Skal en fullstendig justering foretas,
m5 sjassiet [as ut av kassen. To maskinsktuer gje'nnom sidekantene p5 sjassiet lnses 0g bakre kant laftes
5:: over dc to liselnsker 0g hele npparatet kan trekkes ut. Knappene trenger man ikke 5 ta av da front

5., ./ Platen falger med ut.

._ Signalgeneratoren stilles p5 nayaktig 455 Kc/s, 30% modulert 0g koples over en kondensator pa ca.
50 000 pF til gittetet P5 blandertaret. Fra dette punkt i knplingen 0g til jord gar dempekretsen for 455
Kc/s. Dersom generatoren ikke er lavohmig, vil dempektetsen forstyrre justeringcn av filterne. I 55 fall
bm ledningen fra mellomveggen til dempekretsen loddes fri eller dens spole kortsluttes fur trimming av
filterne foretas. MF-filterne justerew til maksimum utgangsspenning med selektivitetsvenderen i stilling 2,
0g symmetrien av kurven bar samtidig kontrollcrcs i de ovrige selektivitetsstillinger. Deretter skrus til
stilling 2 0g indikatorkretsen justeres til maksimum utslag p5 nyet. Dempekretsen koples szi til igjen,
generatorledningen flytws til styregitteret pi EAF 42, 0g kretsen justeres til minimum utgangsspenning
gjeunom et hull i bakveggen.

Konlroll av viserslilling. Fer videre justeri'ng kan foretas, m5 viserstilliugen vmre riktig. szre
viser skal med helt innskrudd kondensator St?! i sin venstre ytterstilling 0g dekke et merke i overkant av
skalaen. Dette regulates med snorfestet. Deretter skrus Viseren ftam til furste skalastrek 0g den skal da
dekke alle de tre skalastreker saintidig. I denne stilling skal samtidig venstre viser dekke farste strek p5
alle kortbialgeskalaene. Stan-inner ikke dennes stilling, kan venstre viaer reguleres med visexmagnetens
festeskrue. Pfise at luftgapet er slik at viseren med sikkerhet fanges inn av hayre viser i vcnstre yttert
stilling, samtidig sum magneten ikke mi nappe, idet de to visere Skillet lag p5 hayre ende av kortbnlge-
skalaene. I venstre ytterslilling finnes en viserstopper som skal stzi ca. 1 mm lenger ut enn viseren 0g kan
bnyes til riktig stilling. Den skal bare hindre viseren i 5 gfi for langt ut n51: den er fri.

Skala. Er viserstillingen i orden, kan skalaen justeres ved trimming av oscillatorkretsene, trommelseksjon

W C. Lang, mellom- 0g fiskeribnlge er tilgjengelig ovenfta n51- dekselet er fjernet, 0g trimmes pa frekvensene

f 170 0g 520 Kc/s, 600 mg 1300 Kc/s, 1800 0g 3800 Kc/s. Pfi venstre side trimmes med spolekjemene

' (L-M~F), og P2: hayre side med kapasitetstrimmerne (l-mAf). Kortbialgebzindene kan trimmes med en tynn

skrutrekker, heist av isolasjonsstoff, gjennom et hull i bakveggen. Skalatrimrning av disse bind krever en

krystallstyrt generator 0g hm skje ved en frekvens noenlunde midt p5 skalaen Enhver berating av kort-
bialgespolenes ledningsfming kan ndelegge justeringen.

Foxkrelser. All trimming av for-
kretsene, A- 0g B-seksjonene, fore-
gir fra oversiden av trommelen.
Signalgeneratoren tilkoples gjen-
ncm en normalantenne. Lang- cg
mellombnlgekretsene er koplet som
bindfilter foran inngangsraret med
antennekretsen i B-seksjonen 0g
gitterkretsen i A-seksjonen. De trim-
mes ved samme frekvens som oscil-
latnrkretsene. Under trimming av
Aikretsen i filteret dempes B-kretsen
ned med ca. 10000 ohm 03 mm
vendr. I fiskeri- 0g kortbulgeslilling
arbeider apparatet med gitterkrets
i A-seksjonen 0g anodekrets i B-
seksjonenr Disse kan trimmes uav-
hengig av hverandre. Kortbnlge-
kretsene justeres ved at man bnyei'
Pi det nverste tom p5 spolene.
