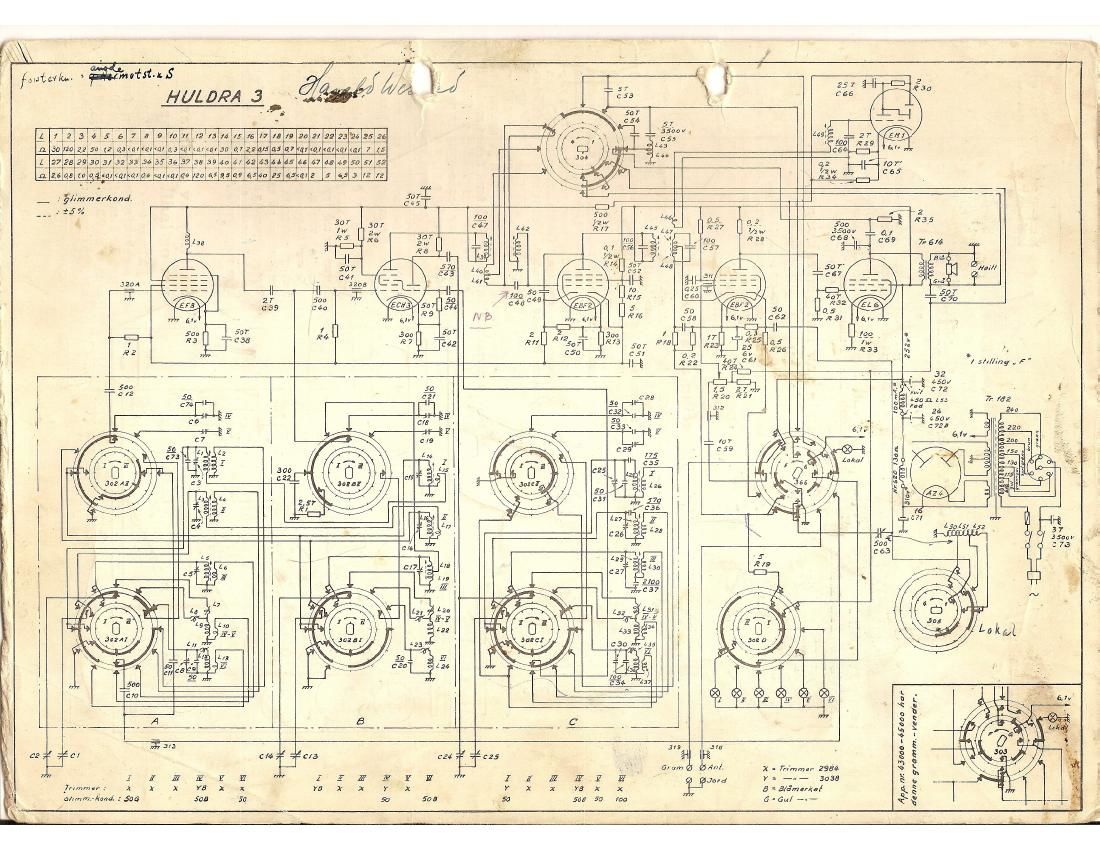

Tandberg Huldra 3 Schematic

Page 2

PFIDID

Service-forskrifter.

uttaket for ekstra hzittaler.

[UK/4L
flysff/IM

424

7%)

¥ 4
\ 5024!
$2

Alle justeringer kan foretas uteri 5 demontere apparétet. Som
indikator brukes et tonefrekvens-méleinstrument koblet over
Instrumentets utslag ska] vere
ca. 0,5 volt. Selektivitetskunti-dllen skal sté i stilling 2 0g
volumkontrollen p5. maksimum.

Trimming av mellemfrekvensen.

Oscillatoren innstilles pé nziakrig 465 kc/s 0g kobles mellem
wret ECH 3s gitterklemme 0g apparatets jordkontakt. Juster
trimmerne p5 siden av de to mellemfrekvens-bokser for mak-
simum utslag av mileinstrumentet. Resonanskretsen for av-
sternningsindikatoren justeres med trimmeren som nés g1;
nem boksen bak indikatormret. '

Justering av skala 0g forkretser.

De forskjellige belgeband er helt uavhengige av hverandre 0g
kan justeres i hvilken som helst rekkefllge. Justeringen fore-
tas for legende frekvenser: I 1'70 0g 330 kc/s, II 600 0g 1300
kc/s, III 1800 0g 3800 kC/s, IV 5800 0g 9500 kc/s, V 11800 0g
15300 kC/s, VI 17800 0g 21500 kc/s. P51 haire side av skalaen
justerer man med kapasitets-trimmerne (I-VI), 0g p51 venstre
side med selvinduksjons-trimmerne (176). Ved é trimme
selvinduksjon 0g kapasitet vekselvis noen ganger fér man rik-
tig justering over hele skalaen
trimmes gjennem hullene i bunnen. Ved trimming av forkret-
sene m5 bunnlokket fjernesi Selvinduksjonen p5 bind V 0g VI
trimmes ved 5 bnie p51 ledningen mellem spole 0g vender (5 0g
6), pi bénd IV ved é flytte pé det averste tam pé spolen (4).
Dette tzrn er normalt lakket fast 0g mé farst fuktes med litt
lynol 0g lzsnes forsiktig. Efter-
trimming av denne spole er nesten
aldri nedven'dig 0g bar undgés.
Skalaen justeres farst ved trims-Ni
{av oscillatorkretsene (C), For 11mm, 1,
tig justering behaves en krystall-
oscillator som kobles last til anten-

nen, "
Forkretsene (A 0g B) kan derefter
trimmes i likegyldig rekkefolge.

Herunder m5 apparatet vaere tilkob-
en vanlig haiantenne uteri
skjerm. Signal-oscillatoren kan til-
kobles antennen gjennem en liten
kondensamr p5 ca. 20 pF.

Under trimming av bénd I 0g 11 ska!
krets B veere shuntet med 10000
ohm mens krets A trimmes 0g om-
vendt.

let

Skifting av skalalam-

2
F 1 6} 5 9. per og 1nd1katorror.
.@ : @ Ved é lasne tre skruer kan bakelitt-
platen bak skalaen trekkes frem.
. ~~ ~7- Rzret EF 8 mil fjernes. Skalalam-

1 1 pene er p51 6,3 volt, 0,35 amp, 0g har

F25 \Aysmim 7 ,1 may 1 I. Vow/1 \ dvergholdere 0g cylindrisk kolbe.

HIILDRA 5

a

Oscillatorkretsene (C) kan
