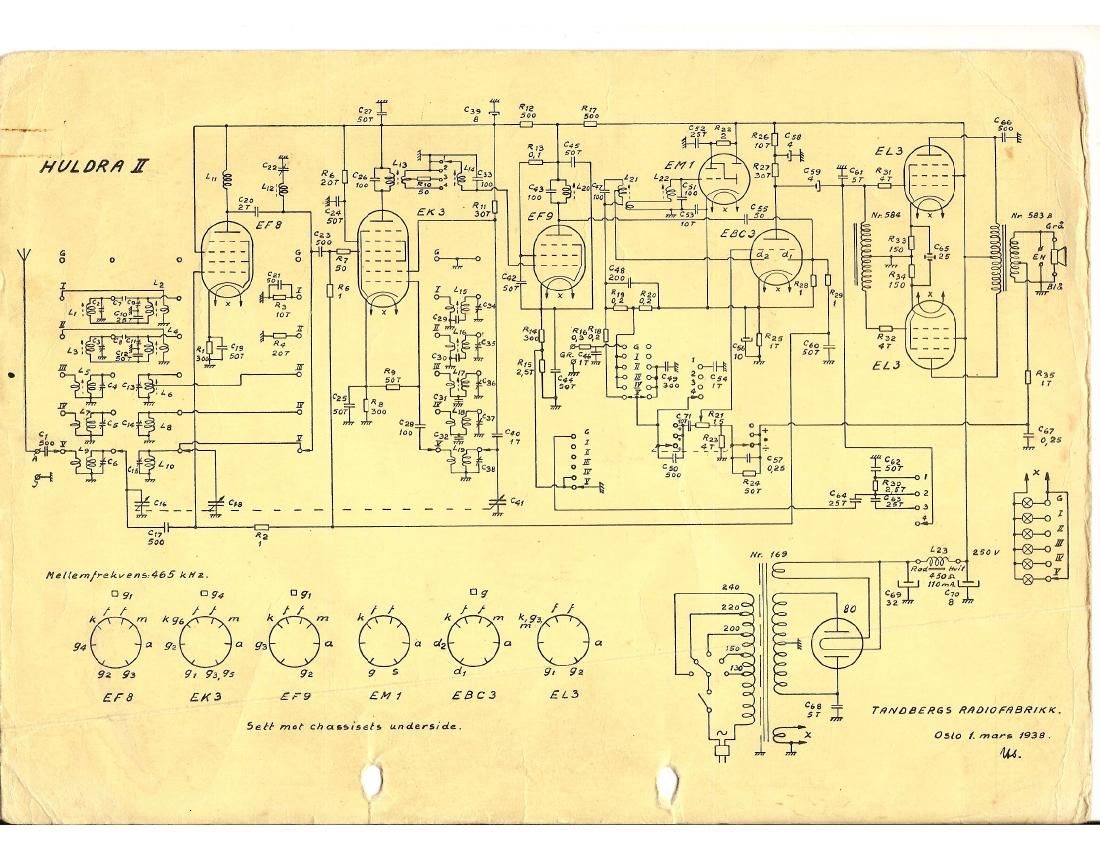

Tandberg Huldra 2 Schematic

Page 2

.__.$w, / - . ,.,._ ~ . _._., _/ ,
\ \, , Irmugm ,. «m;

Bilag til ,,Radlobandleren nr. 1. r-" 1938

_7 HULDRA 1938.39

Service- [orslariller

Under all justering av de avstemte kretser mi selektivitets;
kontrollen std i stilling 1 eller 2 Sam indikator brukes et tone;
frekvens mileinstrument koblet over uttaket for ekstra haittaler.
Under disse mélinger mé instrumentets utslag holde sig under
ca. 0,5 volt da ellers apparatets fadingsauiomatikk vil vanskelig:
gjme milingene. Volumkontrollen mix 51;?! p5 maksimum.

Trimming av mellemfreLvenSen

Oscillatoren innstilles pa neiaktig 465 kc/s og kobles mellem
mret EKBs gitterklemme 0g apparatets jordkontakt. Juster trim:
meme pi siden av de to mellemfrekvenssbokser for maksimum
utslag av méleinstrumentet. Resonanskretsen for avstemningsindis
katoren justeres med trimmeren som nées gjennem boksen bak
indikatormret. Til sluit kobles oscillatoren til apparatets antennas
uttak 0g dempektetsen (D) justeres for minimum utslag av miles
instrumentet.

Juslering av slxala og .[orlu-eiser

De forskjellige bzlgebénd er helt uavhengige av hverandre og
kan justeres i hvilken 50m helst rekkefelge. Justeringen foretaes
for legende frekvenser: I 170 0g 330 kc/s,11600 0;; 1300 kc/s,
Ill 1800 0g 3800 kc/s, IV 5000 0g 11000 kc/s, V 14: 0g 30 mc/s.
Pé heire side av skalaen justerer man med kapasitetatrimmeme
(I, II, III, IV, V) 0;: pé venstre side med selvinduksjonstrimmemé
(1, 2, 0g 3.) Ved é trimme selvinduksjon 0g kapasitet vekselvis
noen ganger fir man riktig justering over hele skalaen. Er det
nudvendig 5 trimme selvinduksjonen for de to quteste bulgebénd,
mé dekslet fjemes 0g trimmingen foretaes ved £1 flytte loddepunktet
for ledningen til spolen.

Fmst justetes skalaen ved Himming av oscillatorkretsene (C).
For naiaktig justering behaves en krystallzoscillator som kobles
last til antennen.

Forkretsene (A 0g 13) kan derefter trimmes i likegyldig rekke:
felge. Herunder mil apparatet vars tilkoblet en vanlig hmiahs
tenne uten skjerm. Signalaoscillatoren kan tilkobles antennen
gjennem en liten kondensator pi ca. 20 pF.

Skiflning av skalalamper og inJiluxlol-ror

Ved a lasne tre skruer kan bakelittplaten bak skalaen trekkes
frem. Rmet EK3 ma fjernes. Skalalampene er p51 6,3 volt, 0,35 amp.
og bar dvergholdere 0g kort cylindrisk kolbe.
