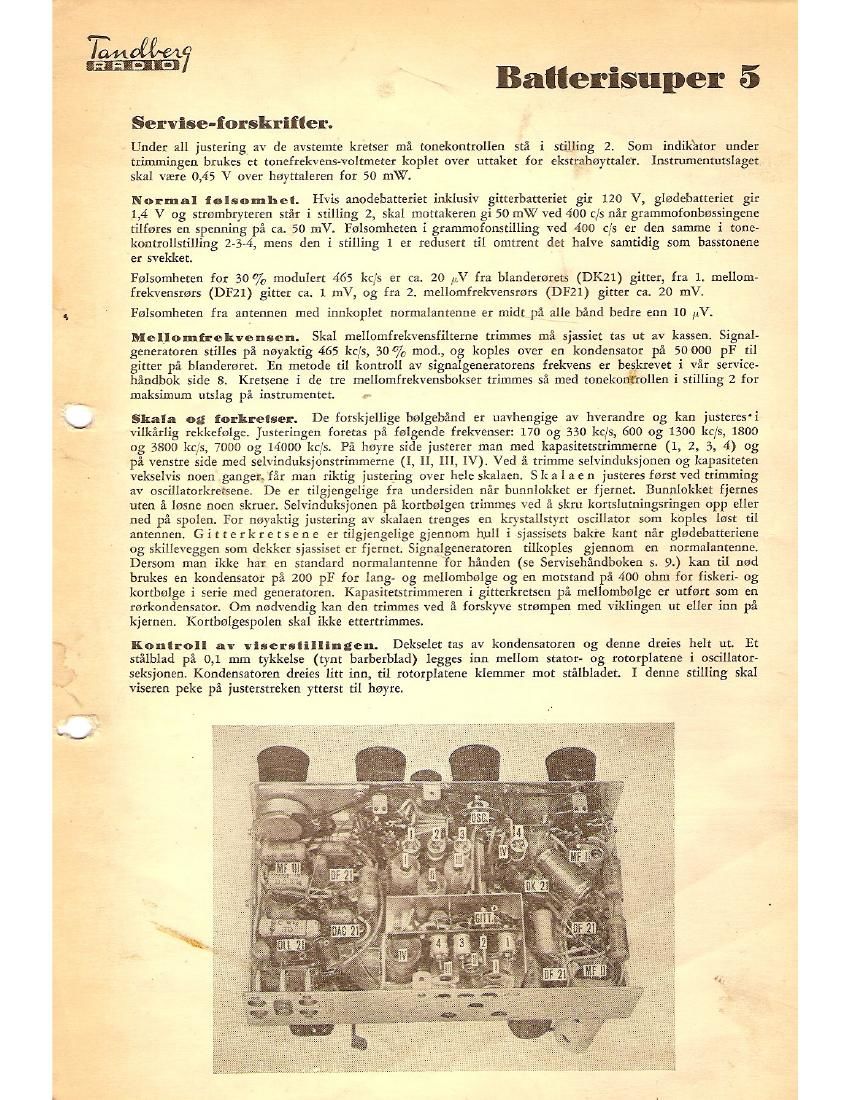

Batterisuper 5

Servise-forskrifler.

Under all justering av de avstemte kretser m3 tonekonttollen sté i stilling 2. Sam indikhtor under
trimmingen brukes et tonefrekvens-volcmeter koplet over uttaket for ekstrahnyttaler. Instrumentutslaget
skal vaete 0,45 V over hayttaleten for 50 mW.

Non-ma] folsomhel. Hvis anodebatteriet inklusiv gitteibatteriet git 120 V, gledebatteriet git
1,4 V og stmmbryteren stir i stilling 2, skal mottaketen gi 50 mW ved 400 c/s nit grammofonbassingene
tilfotcs en spenning 1):? ca. 50 mV. Fulsomheten i grammofonstilling ved 400 (/5 er den samme i tone-
kontrollstilling 2-3-4, mens den i stilling 1 er redusert til omtrent det halve samtidig sum basstonene
er svekket.

Falsomheten for 30% modulett 465 kc/s er ca. 20 ,LV fra blandemrets (DK21) gitter, fra 1. mellorm
frekvensmrs (DFZl) gitter ca. 1 mV, 0g fra 2. mellomfrekvensrms (DFZI) gitter ca. 20 mV.

Falsomheteu fra antennen med innkoplet normalantenne er midt p51 alle bind bedte can 10 MV-

Melilomh-ekvensen. Skal mellomfrekveusfilteme trimmes m5 sjassiet tas ut av kassen. Signal-
genemtoren stilles p5 nayaktig 465 kc/s, 50% mod., 0g koples over en kondensatot 12% 50000 pF til
gitter p5 blandernret. En metode til kontmll av signalgeneratotens frekvens er beskrevet i vit service-
hindbok side 8. Kretsene i de tre mellomfrekvensbokser trimmes sf: med tonekoflirxollen i stilling 2 for
maksimum utslag pi instrumentet. r»

Skala og iorkrelser. De forskjellige bolgebind er uavhengige av hverandre 0g kan justeres'i
vilkfitlig rekkefulge. Justeringen foretas pi felgende frekvenser: 170 0g 330 kc/s, 600 0g 1300 kc/s, 1800
0g 3800 kcjs, 7000 0g 14000 kq/s. Pi hayre side justerer man med kapasitetstrimmeme (1, 2, 3, 4) 0g
pi venstre side med selvinduksjonstrimmeme (I, II, Ill, IV). Ved é trimme selvinduksionen 0g kapasiteten
vekselvis nom ganger. fzir man riktig justering over hele skalaen. S k a l a e n justeres fats: ved trimming
av oscillatorktetsene. De er tilgjengelige fra undersiden n5: bunnlokket er fjernet. Bunnlokket fjernes
uten i lnsne noen skruer. Selvinduksjonen pf: kartbalgen trimmes ved é skru kortslutningsringen opp eller
ned p5 spolen. For noyaktig justering av skalaen trenges en krystallstyrt oscillator som koples Inst til
antennen. G i t t e t k r e t s e n e er tilgiengelige gjennom hull i sjassisets baki'e kant nfir glndebatteriene
0g skilleveggen som dekker sjaSSiset er fjemet. Signnlgeneramren tilkoples gjennom en normalantenne.
Dersom man ikke hat en standard normalantenne for héndcn (se Servisehéndboken s. 9.) kan til mad
brukes en kondensatot p5 200 pF for lang- 0g mellombolge 0g en motstand [15 400 ohm for fisketi- ug
korthalge i serie med genetatnren. Kapasitetstrimmeien i gitterkretsen p25. mellombglge er utfmt som en
rarkondensator. Om nadvendig kan den ttimmes ved é forskyve stmmpen med viklingen ut ellet inn [3%
kjernen. Kottbalgespolen skal ikke ettettrimmes.

Konlroll av wiserslllllngen. Dekselet tas av kondensatoren 0g denne dteies helt ut. B:
stcllblad p3 0,1 mm tykkelse (tynt batberblad) legges inn mellom statot- 0g rotorplatene i oscillator-
seksjonen. Kondensatoren dreies litt inn, til mtotplatene klemmet mot stélbladet. I denne stilling skal
viseren peke p5 justetstreken ytterst til hayre,
