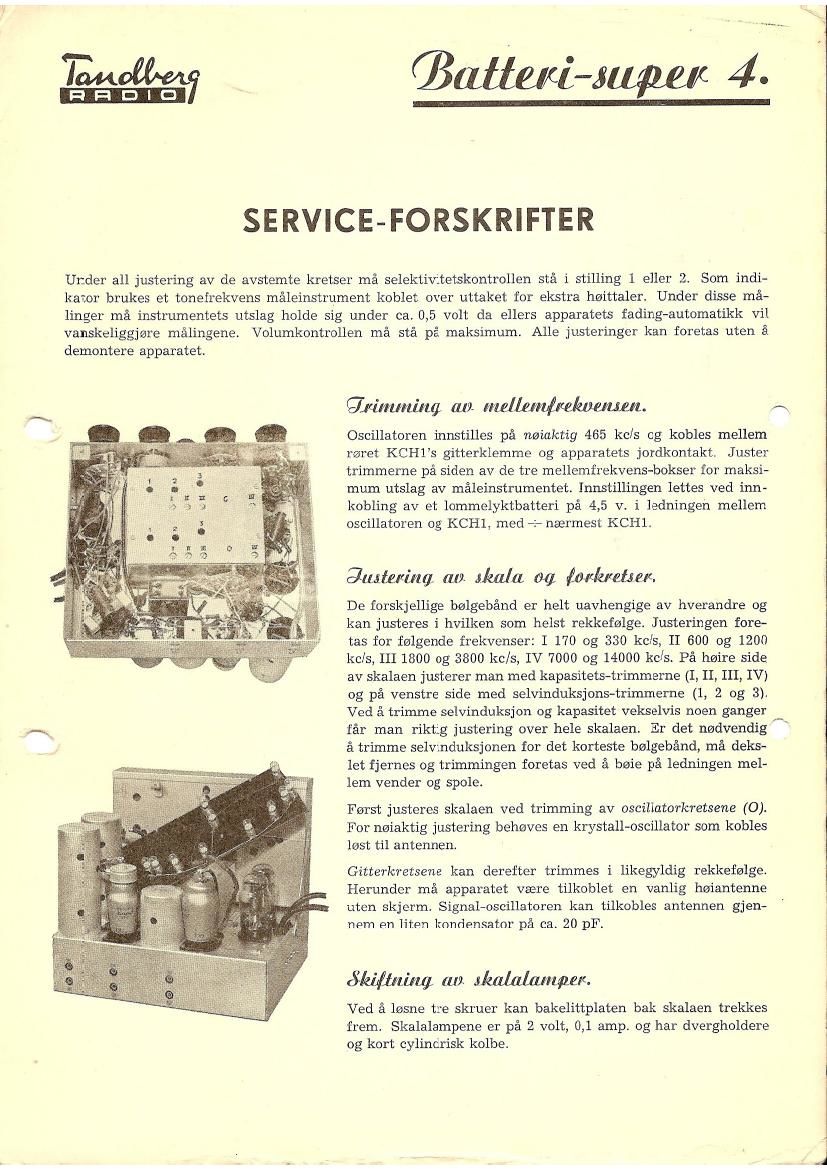

SERVICE-FORSKRIFTER

Under all justering av de avstemte kretser m5 selektivitetskontrollen sté i stilling 1 eller 2. Som indi-
k.a,or brukes e1; tonefrekvens mileinstrument koblet over uttaket for ekstra hgittaler. Under disse mé-
linger mé instrumentets utslag holde Sig under ca. 0,5 volt da ellers apparatets fading-automatikk vil
vanskeliggjgre mélingene. Volumkontrollen mé sté p51 maksimum. Alle justeringer kan foretas uten é
demontere apparatet

gliWLl/Idlll} (w. mellvmflue/wemm. A

Oscillatoren innstilles pé nziaktig 465 kc/s 0g kobles mellem
mret KCHls gitterklemme 0g apparatets jordkontakt. Juster
trimmerne p5 siden av (is are mellemfrekvens~bokser for maksi-
mum utslag av maileinstrumentet. Innstillingen lettes ved inn-
kobling av et lommelyktbatteri pé 4,5 V. i ledningeh mellem
oscillatoren 0g KCHI, med -:~ neermest KCHl.

gated/u], (m aka/a 04 WWW.

De forskjellige bralgebénd er helt uavhengige av hverandre 0g
kan justeres i hvilken som heist rekkelege. Justeringen fore-
tas for falgende frekvenser: I 170 0g 330 kc/s, II 600 0g 1200
kc/s, III 1800 0g 3800 kc/s, IV 7000 0g 14000 kc/s. P13 heire side
av skalaen justcrer man med kapasitetsrtrimmerne (I, II, III, IV)
0g pi venstre side med selvinduksjons-trimmerne (1, 2 0g 3)
Ved £1 trimme selvinduksjon 0g kapasitet vekselvis noen ganger

fir man riktig justering over hele skalaen. Er det madvendig \

'21 trimme selvinduksjonen for det korteste bfllgebénd, mé deks-
let fjernes 0g trimmingen foretas ved é baie pé ledningen mel-
lem vender 0g spole.

Fmrst justeres skalaen ved trimming av oscillatovkretsene (O).
For naiaktig justering behaves en krystall-oscillator som kobles
last til antennen.

Gitterk'retsene kan derefter trimmes i likegyldig rekkeiglge.
Herunder mé apparatet were tilkoblet en vanlig haiantenne
uten skjerm. Signal-oscillatoren kan tilkobles antennen gjen-
nem en liten kondensator p5 ca. 20 pF.

(Wei/114ml} (w Jkalalamgzex.

Ved 5 llsne tre skruer kan bakelittplaten bak skalaen trekkes
frem. Skalalampene er p13 2 volt, 0,1 amp. 0g har dvergholdere
0g kort cylindrisk kolbel
