Tandberg Bandopptaker 2 Owners Manual

Page 1

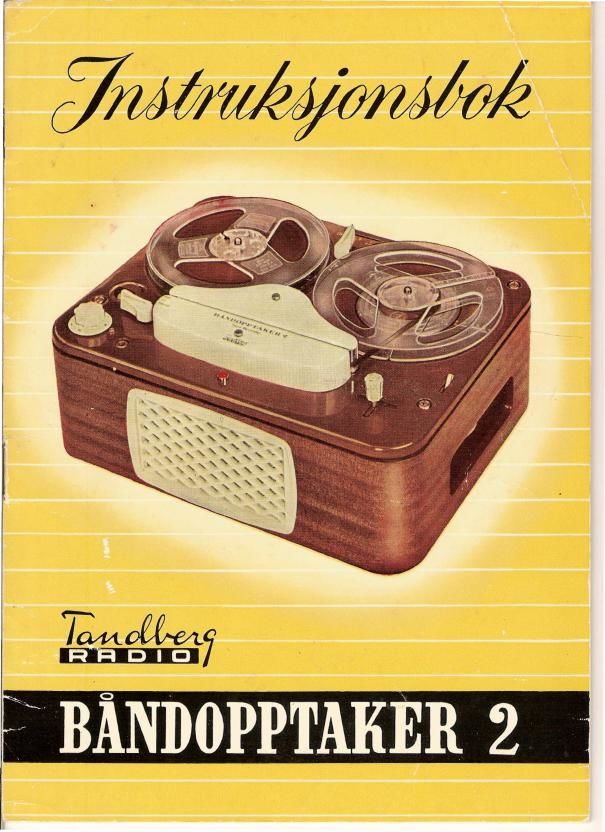

~BANDOPPTAKER 2

Page 2

INNHOLD

TEKNISKE DATA ................................

BETJENINGSORGANER ..........

TANDBERG BANDOPPTAKER Z-T
Stramtilfflrsel ...................
Innlegg av bindet .
Valg av hastigl-net .
Opprak ...................
Hurtig frem- 0g iilbakespoling
Avspilling ..................
Haytialervenderen . .
Hbytlalere ...................................

TANDBERG BANDOPPTAKER 2 Hi-Fi 5 Speed

TANDBERG BANDOPPTAKER 2-TF cg 2-F Hi
Stetoset metelefon ......................
Trilleskap .....
Koffert .......................................

SPESIELL BRUK ..................................
Bandopptakeren brukt som mikrofon- 0g hzyttaler-
forsterker .....................................
Opptak av lelefonsamtaler med Tnndbergs Telcfon-
pickup ........................................

RADIO-BANDOPPIAKER
Tilkopling ..........
Opptak fra radioappara
Avspilling gjennom radioapp
Opptak med mikrofon n5: radioapparatet er t1 oplei.
Opptak med radioappaxatets hayttaler brukt som
mikrofon ......................................
Veksling mellom béndopptaker og grammofon for av-
spilling gjennom radioapparaiet ..................
Opptak fra grammofon ......... ..

REDIGERING 0G ARKIVERING ..................
Inn- 0g avspilling p2: begge halvbredder av bandet . .
Utvisking av program ..........
Telleverk ..............
Arkivering av oppiak
Skjming av bindet . . , .

RAD 0G VINK .......................
Momentan start ved oppiak 0g avspilling ,
Opptak med mikrofon ...............
Mikrcfon TM2 ......
Opptak fra radio
Hi-Fi Opptak
Kontroll av progr pp .
Nfiksing av program under opptak . , .

POPULiERE KOMBINASJONER
Huldra S Skapmodell .........
Hjnmehuyttaler Hi-Fi . .
Huldra 5 - seksjon .. . ,
Radiobord ......................................

Side

ooamwuwmw aw

cwmxlu

TEKN ISKE DATA

Tandberg Bdndopptuker 2-T

Nettspenning: 200-240 volt, 50 c/s. Effektforbruk: 55 watt.

Rm: EF804, ECC83, EL84, EM71 0g selenlikeretter.

Bindhastigheter: 3% 0g 17/3 per sek. Valg av hastighet kan skje
under drift.

Spilletid: Dobbeltspor mg 1200 ft. bind gir fnlgende spilletid: 3 % per
sek.: 2 X 64 min. 1 7/8 per sek.: 2 X 128 min. Der finnes ogsfi tynnere
lydbfmd med 1800 0g 2400 ft. P5. en vanlig 7 512016. Spilletiden blir
da. tilsvarende fowket. Internasjonal sporstandard.

Frekvenskurve: : 2 dB innen 30-8 000 c/s ved 3%" per sek. 0g
30-4 000 c/s ved 1 7/8" per sek.

Smynivé: -I- 50 dB. Wow mindre enn 0.2 /0.

Impedans 0g spenningsnivfii P5 inngangen: Mikrofuninngang: 1 megohm
0g 50 mV maks. Fullt utstyrt med volumkontrollen p5. maks. ved 1-2
mV 0g 1 000 c/s. Linieinngang (bassinger merket INN): 0,5 megohm
0g 5 V maks. Fullt utstyrt med volumkontrollen pi maks. ved 100~200
mV 0g 1 000 c/s.

Belastningsimpedans 0g spenningsnivé pi utgangen: 4 ohm 0g 3,3 V.
Utgangen kan ogsi g5 ubelastet 0g levere spanning til forsterkerinngang.
Hurtig frem- 0g tilbakespoling: Ca. 3 min. for hver retning uten
slitasje av hodene.

Telleverk gjor det mulig i finne hurtig 0g nayaktig frem til et hvilket
som helst sted p5 bindet.

Innebygd kontrollhnyttaler. Uttak for tilkopling av separathayttaler 0g
uretelefon. Uttak for direkte kopling til radio for opptak 0g avspilling.
Egen hayttalervender.

Bindopptakeren kan ogsz'i btukes som mikrofon- 0g hayttalerforsterker
ved konserter, foredrag m. m.

Mulighet for miksing av program fra radio 03 mikrofon.

Egne tom for mikrofon cg nettledning.

Dimensjoner: lengde 38 cm, bredde 29,5 cm 0g heyde 17 cm.

Vekt: 9,4 kg.

Tandberg Bandopptaker 2 Hi-Fi 3 Speed
hair i tillegg hastigheten 7 1/2 per sek. Se side 7.
Dimensjoner som Bindopptaker Z-T. Vekt: 9,7 kg.

Tandberg Bandopptaker 2-TF og Bdndopptaker 2-F Hi-Fi
har innbygde reléer for elektrisk fjernstyring av start, stop]: og tilbake-

spoling. Se side 7. Dimensjoner som Bindopptaker 2-T. Vekt: henholds-
vis 10,2 0g 10,4 kg.
