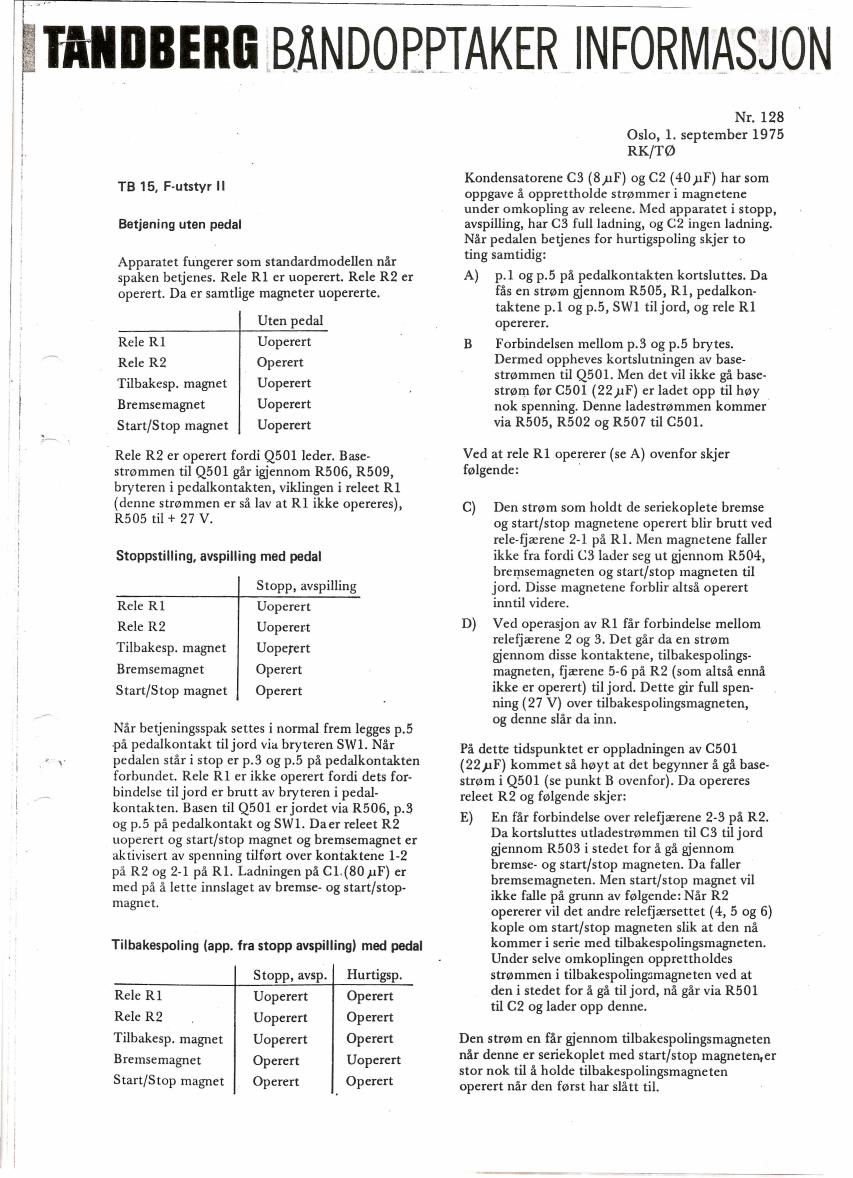

.TfillnBElIfiBANDOPPTAKER INFORMASJON

TB 15, F-utstyr ll
Betjening uten pedal

Apparatet fungerer som standardmodellen nar
spaken betjenes. Rele R1 er uoperert. Rele R2 er
operert. Da er samtlige magneter uopererte.

Uten pedal

Rele R1 Uoperert
Rele R2 Operert

Tilbakesp. magnet Uoperert
Bremsemagnet Uoperert
Start/Stop magnet Uoperert

Rele R2 er opcrert fordi Q501 leder. Base-
strommen til Q501 gar igiennom R506, R509,
bryteren i pedalkontaktcn, viklingen i releet R1
(denne stmmmen er séi lav at R1 ikke opereres),
R505 til + 27 V.

Stoppstilling, avspilling med pedal

Stopp, avspilling
Rcle R1 Uoperert
Rele R2 Uoperert
Tilbakesp. magnet Uoperert

Bremsemagnet Operert
Start/Stop magnet Operert

Nér betjeningsspak settes i normal frem legges p.5
.pi pedalkontakt tiljord via bryteren SW1. Nir
pedalen stziri stop er p3 0g p.5 p5 pedalkontakten
forbundet. Rele R1 er ikke operert fordi dets for-
bindelse tiljord er brutt av bryteren i pedal-
kontakten. Basen til Q501 erjordet via R506, p.3
0g p.5 p5 pedalkontakt 0g SW1. Daer releet R2
uoperert 0g start/stop magnet og bremsemag'net er
aktivisert av spenning tilfmt over kontaktene 1-2
p5 R2 0g 2-1135 R1. Ladningen p5 C1.(80}1F) er
med psi 51 lane innslaget av bremse- 0g start/stop-
magnet.

Tilbakespoling (app. fra stopp avspilling) med pedal
I Stopp, avsp. l Hurtigsp.

Rele R1 Uoperert Operert
Rele R2 , Uoperert Operert
Tilbakesp. magnet Uoperert Operert
Bremsemagnet Operert Uoperert
Start/Stop magnet Operert Operert

Nr. 128
0510, 1. september 1975
RK/TQ)

Kondensatorene C3 (8}.1F) 0g C2 (40pF) har som
oppgave 5i opprettholde stwmmeri magnetene
under omkopling av releene. Med apparatet i stopp,
avspilling, har C3 full ladning, 0g C2 ingen ladning.
Nér pedalen betjenes for hurtigspoling skjer to

ting samtidig:

A) 13.1 0g [1.5 pi pedalkontaktcn kortsluttes. Da
£55 an stmm .ennom R505, R1, pedalkon-
taktene p.1 0g p.5, SW1 tiljord, 0g rele R1
opererer.

B Forbindelsen mellom p.53 0g p.5 brytes.
Dermed oppheves kortslutningen av base-
stmmmen til Q501. Men det vil ikke g5. base-
stmm for C501 (22}1F) er ladet opp til hwy
nok spenning. Denne ladestmmmen kommer
via R505, R502 0g R507 til C501.

Ved at rele R1 opererer (5e A) ovenfor skjer
folgende:

C) Den stmm som holdt de seriekoplete bremse
0g start/stop magnetene operert blir brutt ved
rele-fjeerenc 2-1 p5 R1. Men magnctene faller
ikke fra fordi C3 lader seg ut gjennom R504,
brernsemagneten 0g start/stop magneten til
jord. Disse magnetene forblir altszi operert
inntil videre.

D) Ved operasjon av R1 far forbindelse mellom
relcfjaerene 2 0g 3. Det gfir da en stwm
.ennom disse kontaktene, tilbakespolings-
magneten, szerene 5-6 pa R2 (som altsi enni
ikke er operert) til jord. Dette gir full spen-
ning (27 V) over tilbakespolingsmagneten,
0g denne slér da inn.

Pa dette tidspunktet er oppladningen av C501
(221117) kommet 55 hoyt at det begynner a g5 base-
strom i Q501 (se punkt B ovenfor). Da opereres
releet R2 0g fmlgende skjer:

E) En far forbindelse over relefjarrene 23 p5. R2.
Da kortsluttes utladestmmmen til C3 til jord
giennom R503 i stedet for a g2": gjennom
bremse- 0g start/stop magneten. Da faller
bremsemagneten. Men start/stop magnet vil
ikke falle p5 grunn av folgende: Nair R2
opererer vil det andre relefjaersettet (4, 5 0g 6)
kople om start/stop magneten slik at den n5
kommeri serie med tilbakespolingsmagneten.
Under selve omkoplingen opprettholdes
stwmmen i tilbakespolingsmagneten ved at
den i stedet for i gt? til jord, ni gar via R501
til C2 0g lader opp dcnne.

Den stwm en fir gjennom tilbakespolingsmagneten
nzir dcnne er seriekoplet med start/stop magneten,er
stor nok til i holde tilbakespolingsmagneten
operert nzir den fwrst har slétt til.

Page 2

r

Tilbakespoling (app fra stopp innspilling) med pedal

Denne funksjonen skal det ikke veers mulig 5 foreta
fordi en ikke (ansker slukking under tilbakespoling.

Dette oppnfis ved i Iegge katoden p5 D502 tiljord
under innspilling. Da blir det umulig 5 f5 tilslag pi
rele R1 fordi spenningen til dette blir for lav (ca.
3 V). Spenningen til R1 er gitt av motstandene
R501 0g R502. En fir heller ingen basestmm i
Q501.

Avspilling med pedal

l Stopp,avsp.| Avspillinfi

Rele R1 Uoperert .Uoperert
Rele R2 Uoperert Operert
,» Tilbakesp. magnet Uoperert Uoperert
Bremsemagnet Operert Uoperert-
- Start/Stop magnet Operert Uoperert

Nir pedalen betjenes for normal frem, skjer

Forbindelsen mellom p.3 0g p.5 pi pedalkontakten
oppheves 0g vi fir i stedet kontakt mellom p.3 0g
p.1. C501 (22}1F) er da ikke lenger jordet 0g blir
raskt ladet opp ved at det gér en strom gjennom
R505, viklingen pi rele R1, p.l 0g p.3 p5. pedal-
kontakten 0g videre til C501. Det er ikke anskelig
at denne oppladestmmmen skal féi rele R1 til 2'1
operere. Derfor er R1 parallellkoplet med konden
satoren C502.

Si snart C501 (22}1F) er tilstrekkelig oppladet vil
det g5 basestmm i Q501, 0g dens koIlektorstmm
ferer til at rele R2 opercrer. Spenningen som fares
til bremse- og start/stop magneten over rele-
fjeerene 1-2 pi R2 blir da brutt 0g begge magnetene
fallen Apparatet gir da i normal frem.

lnnspilling med pedal

Forholdene er som beskrevet ovenfor bortsett fra at
spenningen som gir Iadestmm til C501 n5 kommer
fra spenningsdeleren R505, R502 0g D502.

folgende:
a +17v n
F ''''''' -
§x l E H! l
0502 Vm- n L ________ J,
p 21. avxm R502 .- - 1
°-K--IIE , |: .
9 l 13
3 ~ I- ........ .- -z m
can g 5
4,2 K2: :1 <
2 .__ lDuF m g
3
L N m NORMAL FORWARD pm:
2 R' w
'2
c502 _ <
IOu l] "d
~'z
\5
l - 4
R506
mk,
L cw '5 u
csm 53
My T- - BD: - A By
s . . T T
" R509 '0 -1
I
m o I
5 l r001-
SWI I comRoL

ALL SWIYCHES IN
UNOPERAIED POSIIION

Skjema for F-utstyr II. Fra serienr. 2615860
