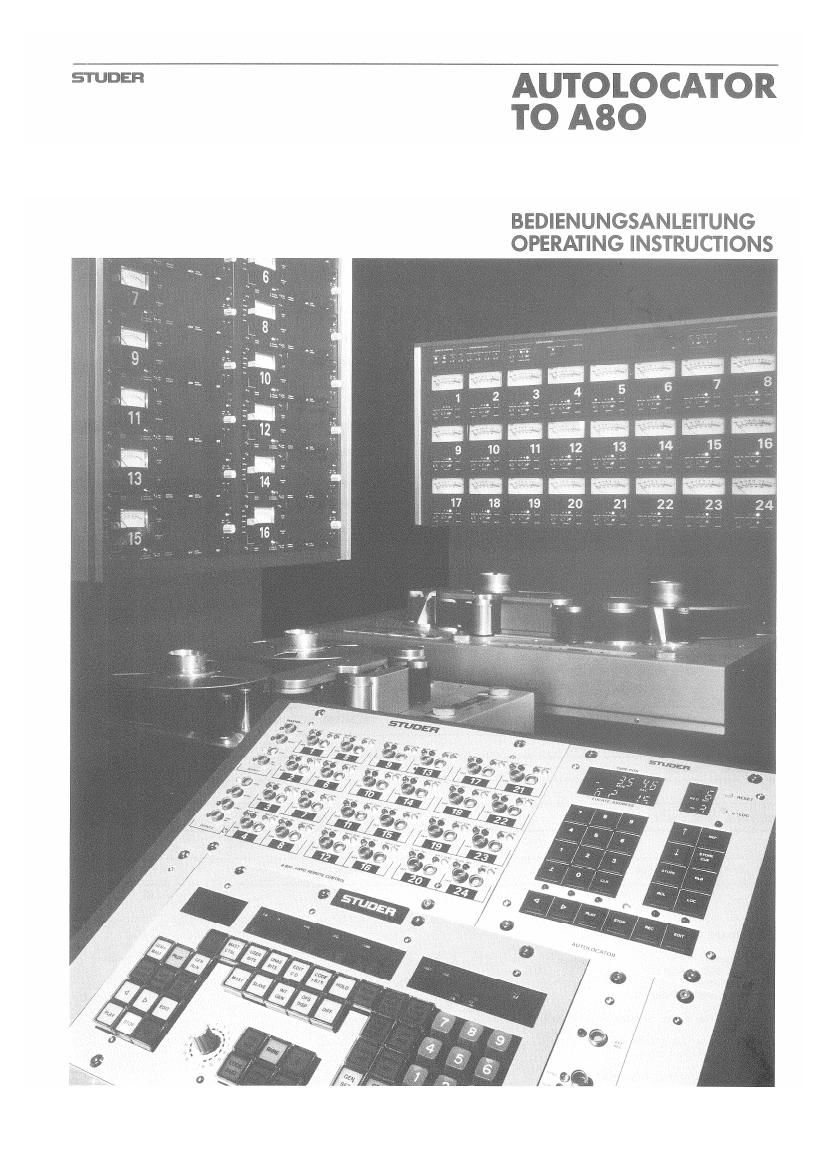

Studer toa 80 service manual

Page 1

Page 2

Korrigenda Notieren Sie bitte die untenstehenden Korrekturen an den angegebenen Stellen im Buch. P. 6/11 Baugruppe ändert auf 1.328.044.82 : - * D1...D4, D7, D8 mit 15mm Abstand zur Platine montiert - D6 (6V8) wird neu 6V3 - * D8 (5V1) wird neu 4V3 - * D18 neu, 1N4448, in Serie zur Basis von Q3, Kathode zur Basis. Leiterbahn Basis Q3-Kathode D8 trennen. - * Q1 (BD596) wird neu BD900A - * R1 (10k) wird neu 4k7 - * R3 (6Ω 8) wird neu 120 Ω - * R8 (1k5) wird neu 470 Ω - * Q5: Fehler im Schema, Emitter und Kollektor sind vertauscht; Q5 ist ein PNP-Typ. - C7 neu, 10µ/10V SAL, parallel zu R2, + weist auf Anschluss J3 - R17 neu, 68 Ω, in Serie mit D6. (* Änderungen bereits gültig für 1.328.044.81 ) P. 6/15 Baugruppe ändert auf 1.328.036.81 : - C17 neu, 150p, zwischen Pin10 und Pin8 von IC10 Date printed: 12.05.06 Corrections Please note the following corrections at the indicated places in the manual. P. 6/11 Assembly is modified to 1.328.044.82 : - * D1...D4, D7, D8 mounted with 15mm distance from PCB - D6 (6V8) changed to 6V3 - * D8 (5V1) changed to 4V3 - * D18 new, 1N4448, in series to the base of Q3, cathode towards base. Cut the track from base Q3 to cathode D8. - * Q1 (BD596) changed to BD900A - * R1 (10k) changed to 4k7 - * R3 (6Ω 8) changed to 120Ω - * R8 (1k5) changed to 470Ω - * Q5: Error in the diagram, emitter and collector are swapped; Q5 is a PNP type. - C7 new, 10µ/10V SAL, in parallel with R2, + towards connector J3 - R17 new, 68 Ω, in series with D6. (* Modifications valid for 1.328.044.81 as well) P. 6/15 Assembly is modified to 1.328.036.81 : - C17 new, 150p, between pin10 and pin8 of IC10
