Studer D 732 Service Manual 1

Page 1

Prepared and edited by:

STUDER Professional Audio AG
Technical Documentation
Althardstrasse 30

CH-8105 Regensdort - Switzerland

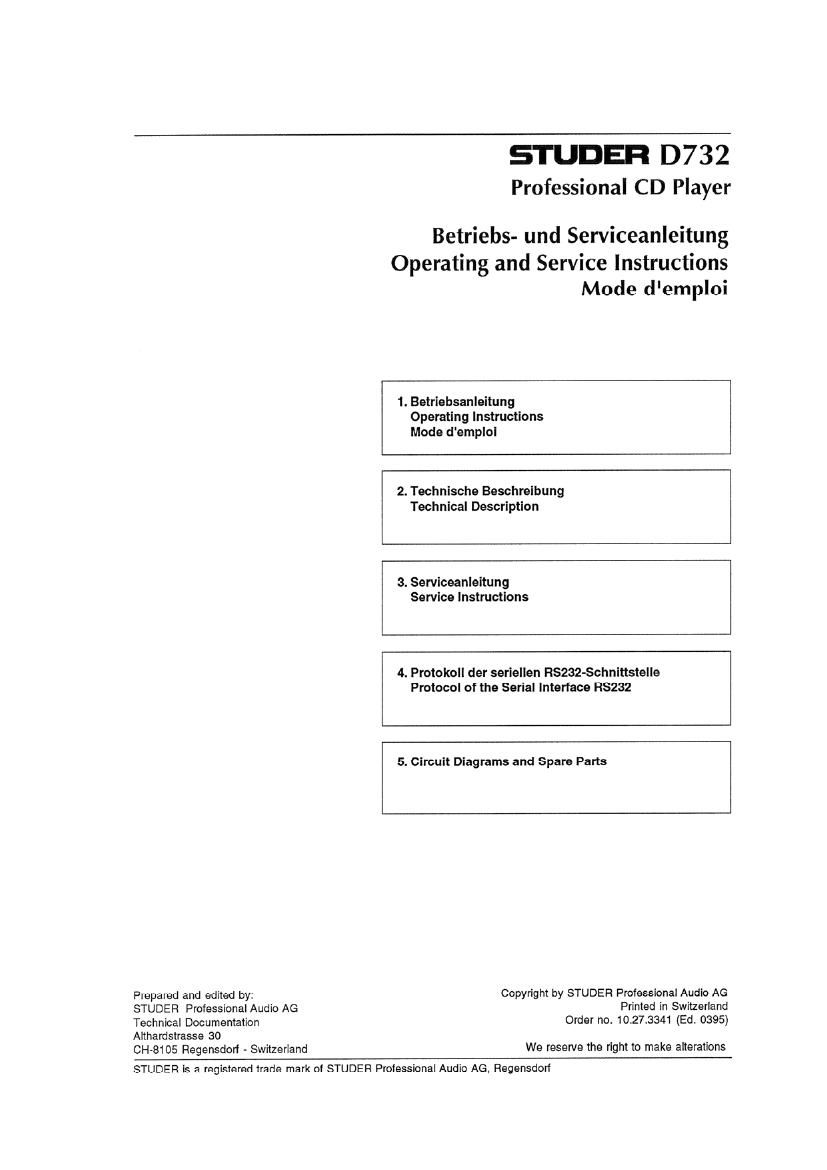

STUDEFI D732

Professional CD Player

Betriebs- und Serviceanleitung
Operating and Service Instructions
Mode d'emploi

1. Betrlebsanleitung
Operating Instructions
Mode d'emplol

2. Technische Beschreibung
Technical Description

3. Serviceanleitung
Service Instructions

4. Protokoll cler serlellen Rs232-Schnittstelle
Protocol of the Serial Interface R5232

5. Circuit Diagrams and Spare Parts

Copyright by STUDER Professional Audlo AG
Printed in Switzerland
Order no. 1027.3341 (Ed. 0395)

We reserve the right to make alterations

STUDER Is a registered trade mark of STUDER Prolessional Audio AG, Regensdort

Page 2

SAFETY / SECURITE / SICHERHEIT STUDE!

C A U T I O N To reduce the risk of electric shock, do not remove coyers (or
RISK OF ELECTRIC SHOCK back): No user-serviceable pans inside. Refer serVIcing to
DO NOT OPEN qualified serVIce personnel.
A T T E N T I O N Afin de prévenir un choc électrique, ne pas enlever les
couvercles (ou i'arriere) de l'appareil. II ne setrouve a l'intérieur
R'SOUE DE CHOC ELECTRQUE aucune piece pouvant étre reparée par I'usager.

NE PAS OUVRIR

Um die Gefahr eines elektrischen Schlages zu vermeiden.

entfernen Sie keine Abdeckungen (Oder RUckwand)

GEFAHR: ELEKTBISCHER SCHLAG Uberlassen Sie die Wartung und Heparaturdem qualifizierten
NICHT OFFNEN Fachpersonal.

ACHTUNG

This symbol is intended to alert the user to presence of
uninsulated dangerous voltage within the apparatus that
may be of sufficient magnitude to constitute a risk of electric
shock to a person.

Ce symbole indique a I'utilisateur qu'il existent a l'intérieur de
Iappareildes tensions dangereu sesi Cestensions élevées
entrainent un risque de choc éiectrique en cas de contact.

DiesesSymboldeutetdemAnwenderan,dassimGerateinnern
die Getahr der BerUhrung von "getahrllcher Spannung"
besteht. Die Grosse derSpannung kann zu einem elektrischen
Schlag fflhren.

This symbol is intended to alert the user to the presence of
important Instructions for operating and maintenance in the
enclosed documentation.

Ce symbole indique a lutilisateur que la documentation jointe
contiemdimpoflantes instructions ooncernant lelonciionne-
ment et la maintenance.

Dieses Symbol deutet dem Anwender an, class die beigelegte
Dokumentation wichtige Hinweise fflr Betrieb und Wartung
beinhaltet.
