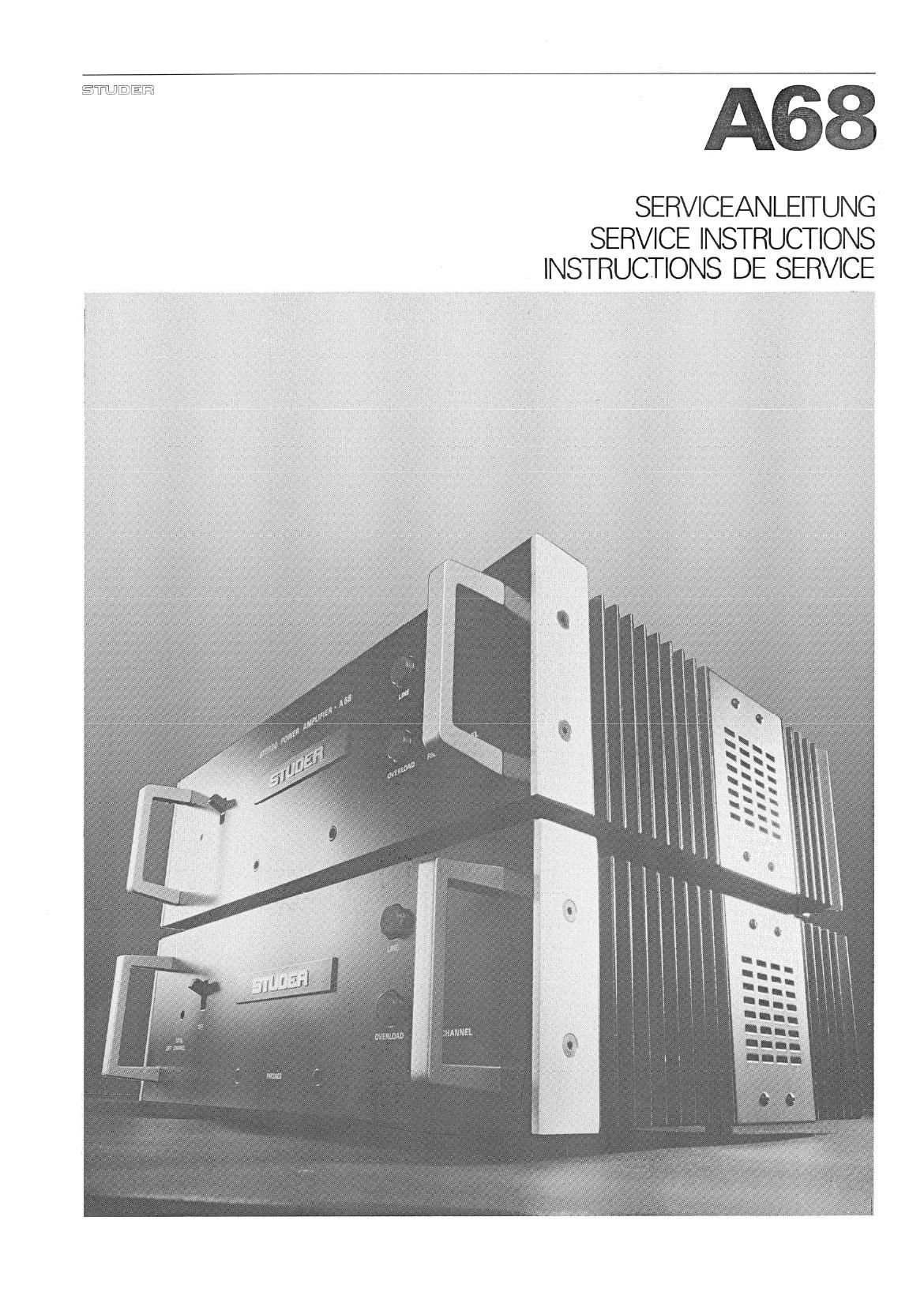

Studer A 68 Service Manual

Page 2

STQJEJEIE] A68 2
Inhaltsverzeichnis Seite Contents Page Table des matiéres Page
1. Allgemeines 1/1 1. General 1/1 1. Généralités 1/1
1.1 Technische Daten 1/1 1.1 Technical data 1/1 1.1 Caractéristiques techniques 1/1
1.2 Abmessungen 1/3 1.2 Dimensions 1/3 1.2 Dimensions 1/3
1.3 Anschliisse und Bedienungs- 1.3 Connectors and operating 1.3 Connexions et éléments de
elemente 1/3 controls 1/3 commande 1/3
1.4 Kurzanleitung zur Bedienung 1/4 1.4 Brief operating instructions 1/4 1.4 Mode d'emploi
2. Funktionsbeschreibung 2/1 2. Circuit description 2/1 2. Description des circuits 2/1
2.1 Beschreibung des Blockschalt- 2.1 Description of block diagram 2/1 2.1 Description du schéma bloc 2/1
bildes 2/1
2.2 Beschreibung der Schuuschal- 2.2 Description of fail-safe circuits 2/3 2.2 Description du circuit de
tungen 2/3 protection 2/3
3. Einstellungen 3/1 3. Adjustments 3/1 3. Réglages
3.1 Messger'ate 3/1 3.1 Test equipment 3/1 3.1 Appareils de mesures 3/1
3.2 Abgleich der stabilisierten 3.2 Adjustment of stabilized 3.2 Réglage de I'alimentation
Speisespannungen 3/1 supply voltages 3/1 stabilisée 3/1
3.3 Ruhestrom-Einstellung 3/2 3.3 Quiescent current 3/2 3.3 Réglage du courant de repos 3/2
3.4 PegeI-Einstellung 3/2 3.4 Level adjustment 3/2 3.4 Réglage du niveau 3/2
3.5 Kontrolle. 3.5 Checking the BRIDGE CONNECTED 3.5 Controle defonction (BRIDGE CON-
Betrieb BRIDGE CONNECTED 3/3 mono operation 3/3 NECTED) (couplage en pont) 3/3
4. Schaltbilder, 4. Diagrams, 4. Schémas.
Inhaltsverzeichnis 4/1 contents 4/1 Table des matieres 4/1

Prepared and edited by
STUDER REVOX

TECHNICAL DOCUMENTATION
Althardstrasse 10

CH-8105 Regensdorf-ZUrich

Copyright by Willi Studer AG
Printed in Switzerland
Order No. 10.23.2550 (Ed.1280)

We reserve the right to make alterations as
technical progress may warrant.
