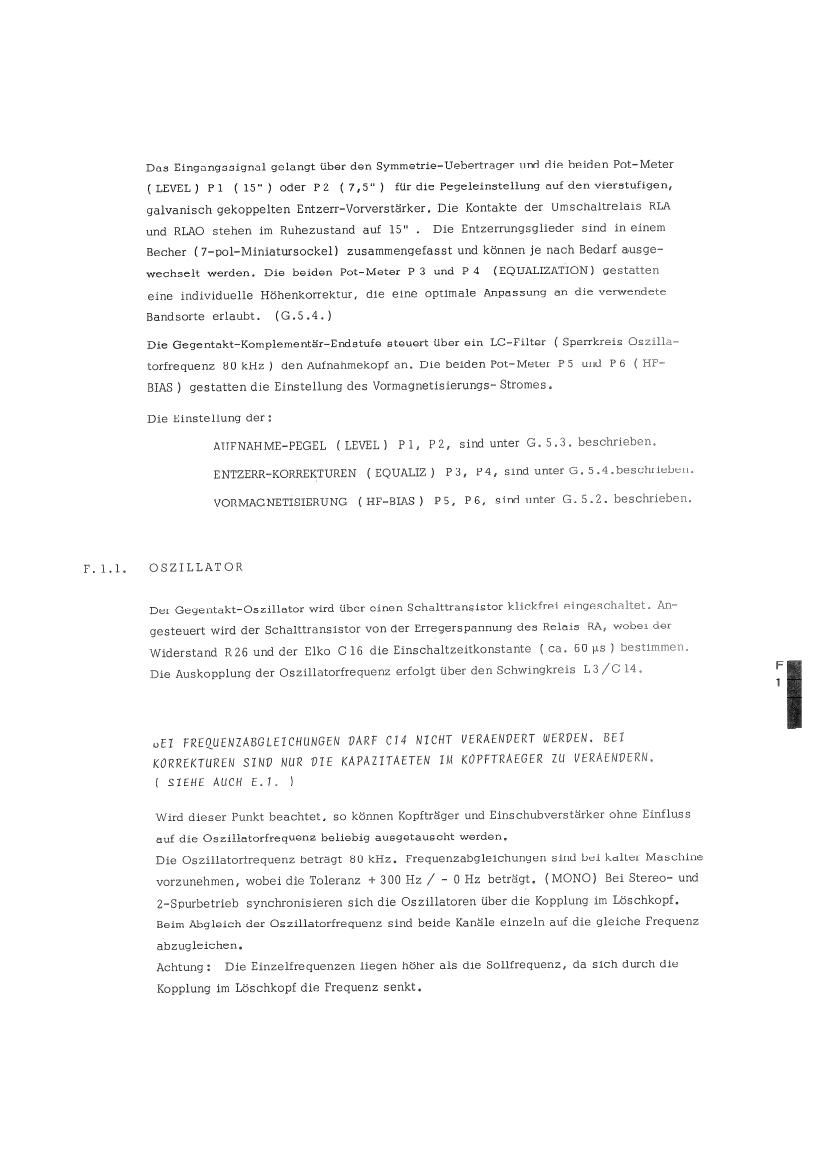

Das Eingangssignal gelangt uber den Symmetrie-Uebertrager und die beiden Pot-Meter
( LEVEL) P 1 ( 15" ) Oder P2 ( 7,5 ) fflr die Pegeleinstellung auf den vierstufigen,
galvanisch gekoppelten Entzerr-Vorversta'rker. Die Kontakte der Umschaltrelais RLA
und RLAO stehen im Ruhezustand auf 15" . Die Entzerrungsglieder sind in einem
Becher (7-pol-Miniatursocke1) zusammengefasst und kbnnen je nach Bedarf ausge-
wechselt werden. Die bejden Pot-Meter P 3 und P 4 (EQUALIZATION) gestatten
eine individuelle Héhenkorrektur. die eine optimale Anpassung an die verwendete

Bandsorte erlaubt. (G.S .4.)

Die Gegentakt-Komplement'driEndstufe steuerc Uber ein LC-Filter ( Sperrkreis 0521113-
torfrequenz 80 kHz ) den Aufnahmekopf an. Die beiden Pot-Meter P5 und P6 ( HF-

BIAS ) gestatten die Einstellung des Vormagnetisierungs- Stromes.

Die Einstellung der:
AUFNAHME-PEGEL (LEVEL) P 1, P 2, sind unter G. 5. 3 . beschneben.
ENTZERR-KORREKTUREN ( EQUALIZ ) P3, P4, 51nd unrer G. 5 .4.beschrieben.

VORMAGNETISIERUNG (HF-BIAS) P5 , P 6, 51nd unter G. 5 .2 . beschrieben.

OSZILLATOR

Der Gegentakt-Oszillator wird fiber einen Schalttransistor klickfrei eingeschaltet. An

gesteuert Wird der Schalttransistor von der Erregerspannung des Relais RA, wobel der

Widerstand R26 und der Elko C 16 die Einschaltzeitkonstante ( ca. 60 ps ) besnmmen.

Die Auskopplung der Oszillatorfrequenz erfolgt fiber den Schwingkreis L3 /0 14 . F

uEI FREQUENZABGLEICHUNGEN DARF C74 NICHT VERAENDERT WERDEN. BEZ
KORREKTUREN SIND NUR DIE KAPAZITAETEN 1M KOPFTRAEGER ZU VERAENDERN.
(SZEHE AUCH E.1. ]

Wird dieser Punkt beachtet, so kdnnen Kopftra'ger und Einschubverst'arker ohne Einfluss
auf die Oszillatorfrequenz beliobig ausgetauscht werden.

Die Oszillatorirequenz betragt 80 kHz. Frequenzabglelchungen sind bei kalter Maschine
vorzunehmen, wobei die Toleranz + 300 Hz / - 0 Hz betrdgt. (MONO) Bei Stereo- und
2-Spurbetrieb synchronisieren sich die Oszillatoren fiber die Kopplung im Lb'schkopf.
Beim Abgleich der Oszillatorfrequenz sind beide Kan'aile einzeln auf die gleiche Frequenz
abzugleichen.

Achtung: Die Einzelfrequenzen liegen héher 315 die Sollfrequenz, da sich durch die

Kopplung im Ldschkopf die Frequenz senkt.

Page 2

'|'|

F.3

WIEDERGABE - VERSTAERKER PLAY

Der Wiedergabeverstarker ist mit dem Aufnahmeverstarker in einer Einschub-Kassette
zusammenqebaut, Von der Frontplatte her gesehen, befindet sich der Wiedergabe-Ver-
stérker auf der rechten Epoxyd-Printplatte ( PLAY J . Dabei ist die untere Ansehluss-
buchse CANNON (XLR- 3 - 31 ) fLir den Wiedergabe-Verstérker-Ausgang bestimmt.

Die Wiedergabe-Printplatte enthalt einen Symmetrie-Ausgangsubertrager,

steckbare Entzerrungsglieder sowie ein Relais {Ur die Entzerrungs-Umschaltung:

RLW Siemens Tris 162 1:: 65.421 /119 e

Der Verstérker gliedert sich in zwei Teile, den Wiedergabeverstérker mit steckbarer

Emzerrung und den Leitungsverst'cirker.

Vom Wiedergabekopf gelangt das Signal auf den galvanisch gekoppelten, dreistufigen
Wiedergabeverstérker. Die Entzerrungsumschaltung erfolgt automatisch Uber das Re-

lais RLW bei der Geschwindigkeitswahl.

Am Eingang des Leitungsverstérkers kennen mit den Pot-Metem P 1 ( 7,5 ) und P 2

( 15" ) die entsprechenden Ausgangspegel eingestellt werden. ( 0,7 - 4,4 V) Die
Pot-Meter P4 und P5 liegen im Gegenkopplungszweig und gestatten eine zusétz-
lichc Hbhenkorrektur. Die Besonderheit der "single ended Push-Pull" ~ Endstufe liegt
darin, dass der Auskoppeipunkt im nicht ausgesteuerten Zustand auf Nullpotemionai
liegt. Dadurch ist der Ausgangsfibertrager auch bei direkter Kopplung nicht durch
Gleichstrom belastet. Die durehgehend galvanische Kopplung ermbglicht es, den Ar-

beitspunkt der Endstufe am Eingang des Leitungsversteirkers einzustelien.

Ffir den Abgleich ist ein empfindliches Voltmeter zwischen Auskoppiungspunkt ( MESS-
PUNKT) und Nullpotential anzuschliessen. Pegelregler schliessen (Oder C 22 uberu

ercken) und mit P3 auf Nullpotemial am Messpunkt abgleichen.

Die Einstellung der:
WIEDERGABE- PEGEL (LEVEL) P l, P 2, 51nd unter G. 4 .1. beschrieben.

ENTZERR - KORREKTUREN (EQUALIZ ) P4 , P 5 , sind unter G44 1 3 . beschrieben.

STABILISATOR POWER SUPPLY

Zwei gleichartige Stabilisatoren fur die beiden Betriebsspannungen +15 V und - 15 V

sind in einem Einschub zusammengefasst.
