STUDER

PROFESSIONAL AUDIO EQUIPMENT

a New

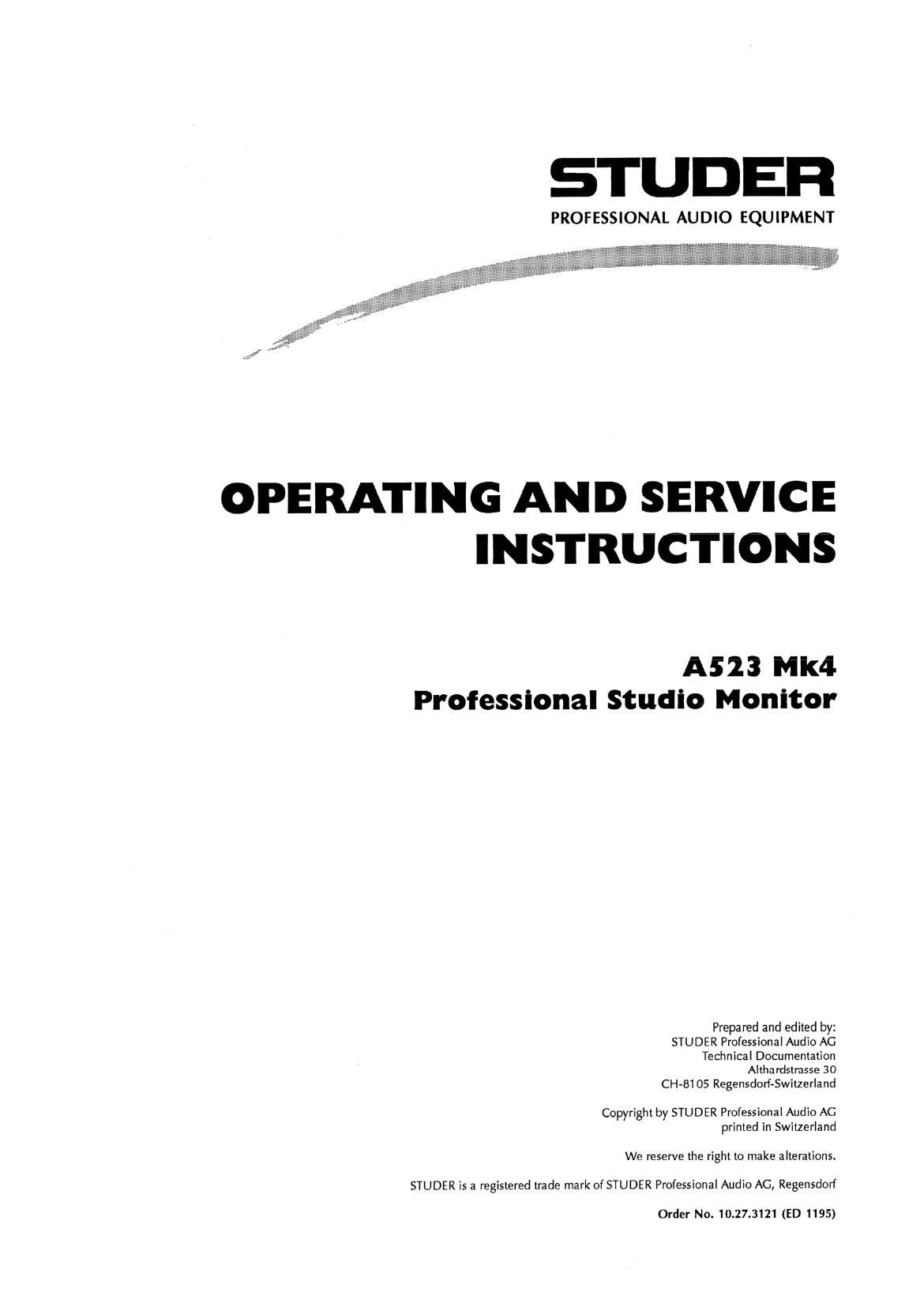

OPERATING AND SERVICE
INSTRUCTIONS

A523 Mk4
Professional Studio Monitor

Prepared and edited by:

STU DER Professional Audio AG
Technical Documentation
Althardstrasse 30

CH-8105 Regensdorf-Switzerland

Copyright by STUDER Professional Audio AG
printed in Switzerland

We reserve the right to make alterations.
STUDER is a registered trade mark of STUDER Professional Audio AG, Regensdorf

Order No. 10.27.3121 (ED 1195)

Page 2

SAFETY I SECURITE I SICHERHEIT

STUDEH

ACHTUNG

CAUTION

RISK OF ELECTRIC SHOCK
DO NOT OPEN

ATTENTION

BISQUE DE CHOC ELECTRIOUE

NE PAS OUVFIIR

GEFAHR: ELEKTFIISCHER SCHLAG
NICHT OFFNEN

To reduce the risk ofelectric shock, do not remove covers (or back). No
user-serviceable parts inside. Refer servicing to qualified service
personnel.

Afin de prévenir un choc électrique, ne pas enlever les couvercles (of)
Iarriére) de Iappareil. II ne se trouve a lintérieur aucune piece
pouvant étre réparée par Iusager.

Um die Gefahr eines elektrischen Schlages zu vermeiden, entfernen
Sie keine Abdeckungen (oder Riickwand).

Uberlassen Sie die Wartung und Reparatur dem qualifizierten
Fachpersonal.

This symbol is intended to alert the user to presence of uninsulated
dangerous voltage" within the apparatus that may be of sufficient
magnitude to constitute a risk of electric shock to a person.

Ce symbole indique a I'utilisateur qu'il existent a I'intérieur de
l' appareil des "tensions dangereuses". Ces tensions élevées entrainent
un risque de choc électrique en cas de contact.

Dieses Symbol deutet dem Anwender an, dass im Gerateinnern die
Gefahrder Beriihru ng von "geffihrlicherSpannung"besteht. Die Grosse
der Spannung kann zu einem elektrischen Schlag fiJhren.

A
A

This symbol is intended to alert the user to the presence of important
instructions for operating and maintenance in the enclosed
documentation.

Ce symbole indique a Iutilisateurque Ia documentation jointe contient
d'importantes instructions concernant le fonctionnement et la
maintenance.

Dieses Symbol deutet dem Anwender an, dass die beigelegte
Dokumentation wichtige Hinweise fiir Betrieb und Wartung beinhaltet.

FIRST AID

PREMIERS SECOURS

ERSTE HILFE

(in case of electric shock)

1.

Separate the person as quickly as
possible from the electric power
source:

by switching off the equipment

or by unplugging or disconnecting
the mains cable

pushing the person away from the
power source by using dry insulating
material (such as wood or plastic).
After having sustained an electric
shock, always consult a doctor.

WARNING!

(en cas délectrocution)

(bei Stromunfallen)

1. Si la personne est dans I'impos- 1. Bei einem Stromunfall die betroffene
sibilité de se libérer: Person so rasch wie moglich vom
0 Couper linterrupteur principal Strom trennen:
0 Couper Ie courant o Durch Ausschalten des Gerates
- Repousser Ia personne de l'appareil 0 Ziehen oder Unterbrechen der
3 I'aide dun objet en matiére non Netzzuleitung
conductrice 0 Betroffene Person mit isoliertem
(matiére plastique ou bois) Material (Holz, Kunststoff) von der
0 Apres une electrocution, consulter Gefahrenquelle wegstossen
un médecin. - Nach einem Stromunfall sollte
immer ein Ath aufgesucht werden.
ATTENTION! ACHTUNG!

DO NOT TOUCH THE PERSON OR
HIS CLOTHING BEFORE THE POWER
IS TURNED OFF, OTHERWISE YOU
STAND THE RISK OF SUSTAININC AN
ELECTRIC SHOCK AS WELL!

2. If the person is unconscious

check the pulse,

reanimate the person if respi-ration is
poon

lay the body down, turn it to one
side, call for a doctor immediately.

NE JAMAIS TOUCHER UNE PERSON-
NE QUI EST SOUS TENSION, SOUS
PEINE DE SUBIR ECALEMENT UNE
ELECTROCUTION.

En cas de perte de connaissance de
la personne électrocutée:

Controller le pouls

Si nécessaire, pratiquer Ia respiration
artificielle

Placer l'accidenté sur le flanc et
consulter un médecin.

EINE UNTER SPANNUNG STEHENDE
PERSON DARF NICHT BERUHRT WER-
DEN. SIE KONNEN DABEI SELBST
ELEKTRISIERT WERDEN!

Bei Bewusstlosigkeit des Verunfallten:
Puls kontrollieren,

bei ausgesetzter Atmung kiinstlich
beatmen,

Seitenlagerung des Verunfallten
vornehmen und Arzt verstandigen.

Edition: 09/10/95
