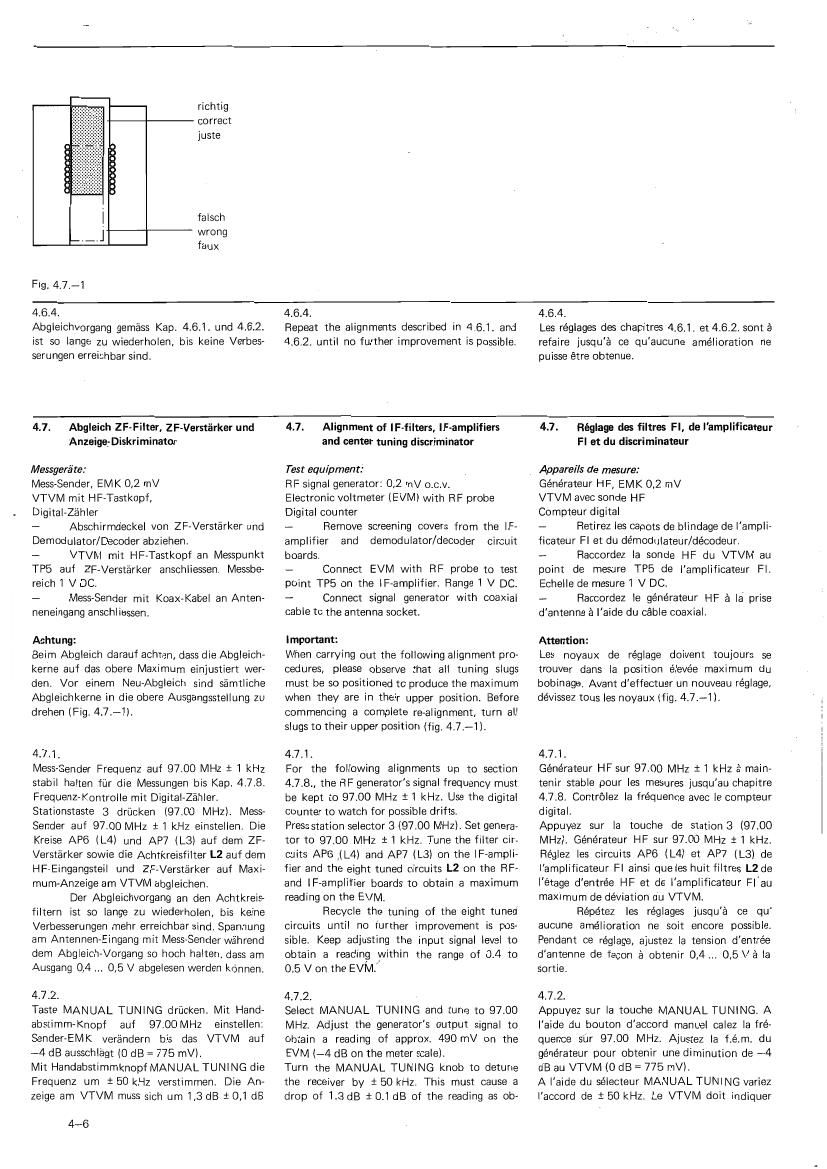

Studer A 176 Service Manual 2

Page 1

richtig
correct
juste

I falsch
' wrong
faux

Fig. 4.7.-1

4.6.4.

Abgleichvorgang geméiss Kap. 461, und 4.62.
ist so lange Zu wiederholen, bis keine Verbes-
serungen erreichbar sind.

4.6.4.
Repeat the alignments described in 4.6.1. and
4.6.2. until no further improvement is possible.

4.6.4.

Les réglages des chapitres 4.6.1. at 4.62 sent a
refaire jusqu'a ce qu'aucune amelioration ne
puisse étre obtenue,

4.7. Abgleich ZF-Filter, ZF-Verstérker und
'Anleigefliskriminator

Messyerate.

MessSender, EMK 0,2 mV

VTVM mit HF-Tastkopf,

Digital-Zahler

- Abschirmdeckel von ZF-Verstarker und
Demodulator/Decoder abziehen.

- VTVM mit HF-Tastkopf an Messpunkt
TPB auf ZF-Verstarker anschliessen. Messbe-
reich 1 V DC.

- Mess-Sender mit Koax-Kabel an Anten-
neneingang anschliessen.

Achtung:

Beim Abgleich darauf achten. dass die Abgleich-
kerne aut das obere Maximum einjustiert wer-
den. Vor einem Neu-Abgleich sind samtliche
Abgleichkerne in die obere Ausgangsstellung zu
drehen IFig.4.7.-1I,

4.7.1.

MessSender Frequenz auf 97.00 MHz 1 1 kHz
stabil halten fiir die Messungen bis Kap. 4.7.8.
Frequenz-Kontrolle mit Digital-Zahler.
Stationstaste 3 driicken 197.00 MHz). Mess»
Sender auf 97.00 MHz :1 kHz einstellen. Die
Kreise AP6 (L4) und AP7 (L3) auf dem ZF-
Verstérker sowie die Achtkreisfilter L2 aut dem
HFrEingangsteil und ZF-Verstarker aut Maxi-
mum-Anzeige am VTVM abgleichen.

Der Abgleichvorgang an den Achtkreis-
filtern ist so lange zu wiederholen. bis keine
Verbesserungen mehr erreichbar sind. Spannung
am Antennen-Eingang mit Mess-Sender wahrend
dem Abgleich-Vorgang so hoch haltenl dass am
Ausgang 0,4 0,5 V abgelesen werden kc'mnen.

4.7.2.
Taste MANUAL TUNING driicken. Mit Hand-
abstimm-Knopf auf 97.00 MHz einstellen:

Sender-EMK veraindern bis das VTVM auf
-4 dB ausschlagt (0 dB = 775 mV).

Mil Handebstimmknopf MANUAL TUNING die
Frequenz um : 50 kHz verstimmen. Die An-
zeige am VTVM muss sich um 1.3 dB 10,1 dB

443

4.7. Alignment of lF-iilters, IF-amplifiers
and center tuning discriminator

Test equipment:

RF signal generator: 0,2 mV o.c.y.

Electronic voltmeter (EVMI with RF probe
Digital counter

- Remove screening covers from the IF-
amplifier and demodulator/decoder circuit
boards.

- Connect EVM with RF probe to test
point TPB on the IF»amplifier. Range 1 V DC,
- Connect signal generator with coaxial
cable to the antenna socket.

Important:

When carrying out the following alignment pro-
cedures, please observe that all tuning slugs
must be so positioned to produce the maximum
when they are in their upper position. Before
commencing a complete re-alignment, turn all
slugs to their upper position (fig. 4.7.-I).

4.7.1.

For the following alignments up to section
4.7.8., the RF generators signal frequency must
be kept to 97.00 MHz :1 kHz. Use the digital
counter to watch for possible drifts.

Press station selector 3197.00 MHZ). Set generav
tor to 97.00 MHz :1 kHz. Tune the filter cir»
cuits AFB .1 L4) and AP7 (L3) on the IF-ampli»
tier and the eight tuned circuits L2 on the RF
and IF-amplifier boards to obtain a maximum
reading on the EVM.

Recycle the tuning of the eight tuned
circuits until no further improvement is pos«
sible. Keep adjusting the input signal level to
obtain a reading within the range of 0.4 to
0.5 v on the EVM

4.72.

Select MANUAL TUNING and tune to 9700
MHz. Adjust the generators output signal to
obtain a reading of approx. 490 mV on the
EVM {-4 dB on the meter scale).

Turn the MANUAL TUNING knob to detune
the receiver by t 50kHz. This must cause a
drop of 13 dB 1 0.1 dB of the reading as ob-

4.7. RégIage des filtres Fl, do l'amplificmieur
Fl et du discriminateur

Apparei/s de mesure:

Génerateur HF, EMK 0,2 mV

VTVM avec sonde HF

Compteur digital

- Retirez les oapots de blindage de lampli-
ficateur Fl et du démodulateur/décodeur.

- Raccordez la sonde HF du VTVM au
point do mesure TP5 de I'amplificateur Fl.
Echelle de mesure 1 V DC.

- Raccordez Ie générateur HF a la prise
d'antenne a I'aide du cable coaxial.

Attention:

Les noyaux de réglage doivent toujours se
trouver dans la position elevée maximum du
bobinage. Avant deffectuer un nouveau réglage.
devissez tous les noyaux (fig, 4.7.-1).

4.7,1.

Générateur HF sur 9700 MHz 11 kHz a main-
tenir stable pour les mesures jusqu'au chapitre
4.7.8, Controlez Ia fréquence avec le compteur
digital.

Appuyez sur la touche de station3 (97.00
MHz). Générateur HF sur 97.00 MHz 11 kHz.
Réglez les circuits APG (L4) et AP7 1le de
l'amplificateur Fl ainsi que les huit filtres L2 de
l'étage d'entrée HF et de I'amplificateur Flau
maximum de déviation du VTVM.

Repétez les reglages jusqu'a Ce qu'
aucune amelioration no soit encore possible.
Pendant ce réglage, ajustez Ia tension dentrée
dantenne de facon a obtenir 0,4 .. 0.5 V a la
sortie.

4.7.2.

Appuyez sur la touche MANUAL TUNING. A
Iaide du bouton d'accord manuel calez Ia fre-
quence stir 97.00 MHz. Ajustez la fem. du
ge'nérateur pour obtenir une diminution de -4
dB au VTVM (0 dB = 775 mVI.

A Iaide du séIecteur MANUAL TUNING variez
Iaccord de t 50 kHz. Le VTVM doit indiquer
