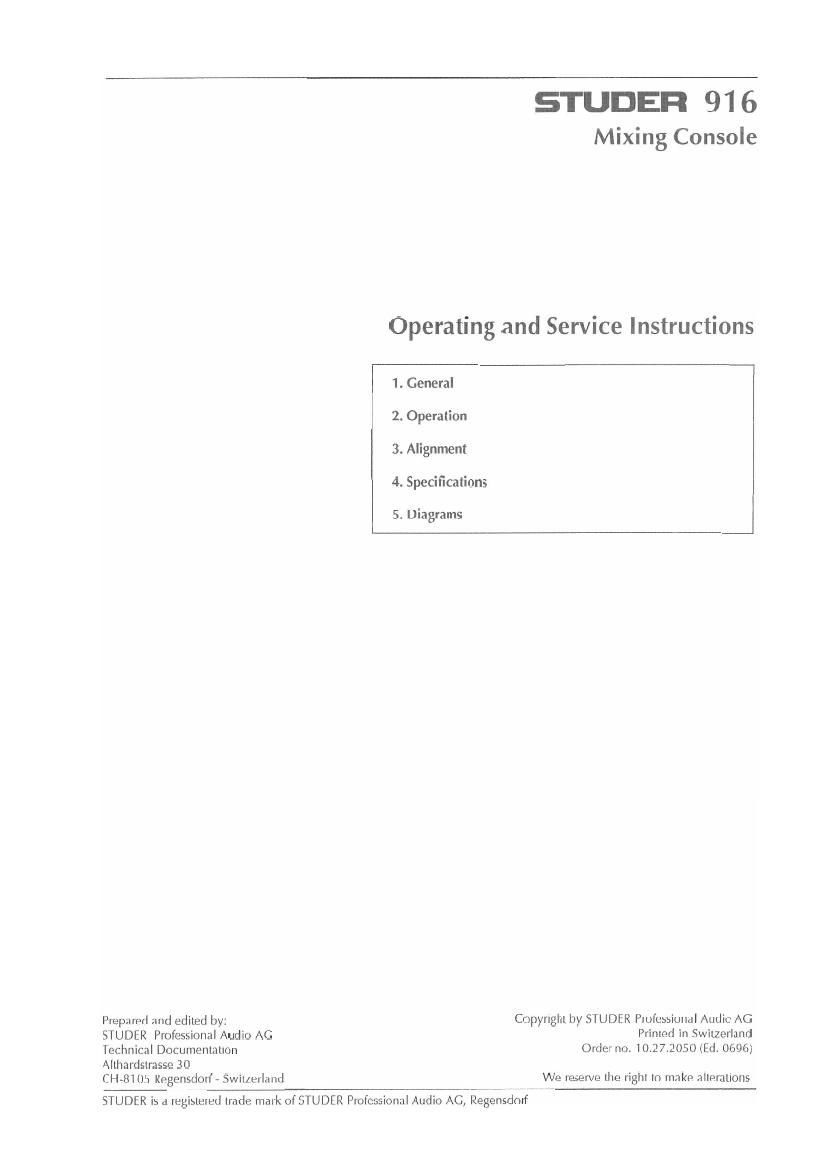

Studer 916 Service Manual 1

Page 1

STUDEFI 91 6

Mixing Console

Operating and Service Instructions

1. General

2. Operation

3. Alignment

4. Specifications

5. Diagrams

Prepared and edited by: Copyright by STUDER Professional Audio AG
STUDER Professional Audio AG Primed in Switzerland
Technical Documentation Order no. 1017.2050 (Eds 0696)
Althardstrasse 3O

CH»8105 Regensdorf , Switzerland We reserve the right to make alterations

STUDER is a registered trademark of STUDER Professional Audio AG, Regensdon
