Studer 269 Service Manual 2

Page 1

STUEDEE}

1 69/ 269

SECTION 4/11

STUDIO
L ______________________________________
1 2 4 5 6 7 8
L) FB
Z
3 TALK-
swpsa 169.1269 \ \ BACK
\-ED
1:
)3 2 HL g
1 2 3 4 INPUT MONiTOH E
i i L L 5'
l I
SVTRACK

CONTROL ROOM

MONiTOR SPKP

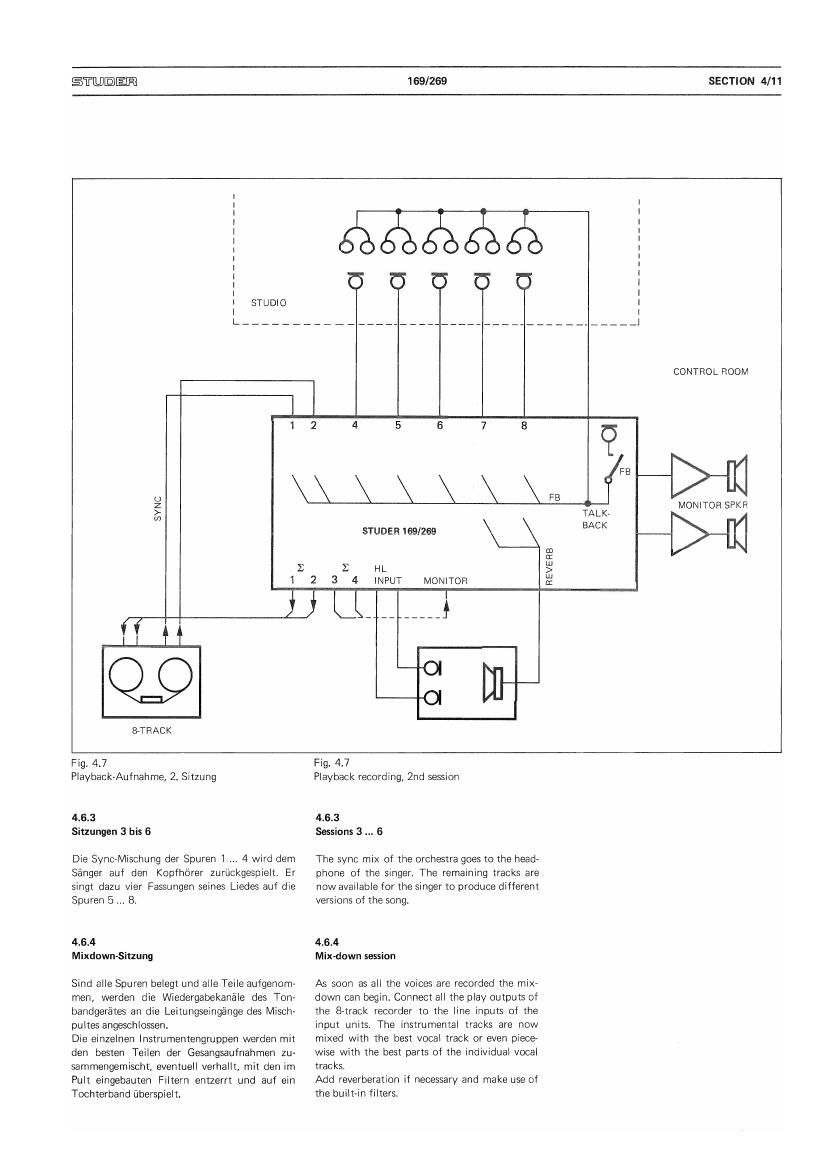

Fig. 4.7
PIayback-Aufnahme, 2. Sitzung

4.6.3
Sitzungen 3 his 6

Die SynorMisohuhg der Spuren 1 4 wird dem
Sainger auf den Kopfho'rer zurLickgespieit. Er
singt dazu vier Fassungen seines Liedes auf die
Spuren 5

4.6.4
Mixdown-Sitzung

Sind aile Spuren belegt und aile Teiie aufgenomr
rnen, werden die Wiedergabekanaie des Ton-
bandgerétes an die Leitungseingénge des Misch-
puites angeschiossen.

Die einzelnen Instrumentengruppen werden mit
den besten Teilen der Gesangsaufnahmen ZU'
sammengemischt, eventueli verhaiit, mit den irn
Fult eingebauten Filtern entzerrt und auf ein
Tochterband Uberspieit.

Fig. 4.7
Fiayback recording, 2nd session

4.6.3
Sessions 36

The sync mix of the orchestra goes to the head-
phone of the singer. The remaining tracks are
now avaiiable for the singer to produce different
versions of the song.

4.6.4
Mix-down session

As soon as aii the voices are recorded the mix-
down can begin. Connect ali the piav outputs of
the 8-week recorder to the iine inputs of the
input units. The instrumental tracks are now
mixed with the best vocai track or even piecee
wise with the best parts of the individuai vocal
tracks.

Add reverberation if necessary and make use of
the buiit-in fiiters.

Page 2

ETQJIEEEZ 169/269 SECTION 4/12
CONTROLROOM
i . . . . . .
1 4 B
\ \ \ \ \ \ \
MONITORSPKR
a-TRACK STUDER 169/269
2 HL
1 2 .3 4 1 2
V V V r '
L
0!
G
2 4-TRACK REV. PLATE
Fig. 4.8 Fig. 4.8

PIayback-Aufnahme, Mixdown-Sitzung

4.7
MONO LOKALSTU DIO

In diesem Beispiel soii der Einsatz des Regie-
pultes STUDER 169/269 in einem ganzen Sy-
stem gezeigt werden.

AIS Programmqueilen dienen zwei hochqualita-
tive FM Tuner, welche ais Bali- and Uberwa-
chungsempféinger eingesetzt werden kénnen,
zwei Tcnbandgeréte fiir Aufnahme und Wieder-
gabe, zwei Piattenspieler, drei Mikrofone und
drei bis sechs weitere externe Quelien (LB. Post-
ieitungen). Die Mischung und Kontroile der Sen-
dung erfoigt am Kieinmischpult STUDER
169/269, Die zusétzlichen Geréte wie Leistungs-
verstérker, Stromversorgung, Ein- und Ausgangs-
verteilung und Uberwachung sind in einem 19
Rack untergebracht.

Playback recording, mix-down sessron

4.7
MONO LOCAL STUDIO

This is just an example how a STUDER
169/269 can be used in a system.

As program sources serve: two high quaiity FM-
tuners serving either as a relay or monitoring
receiver, two tape recorders. two record piayers,
three microphones, and three to six further
sources (e.g. PD. Vines). Mixing and supervision
is done on the STUDER 169/269. The addi-
tional equipment such as power amplifiers,
power suppiy, input and output distribution on
a control speaker are mounted in a 19" rack
