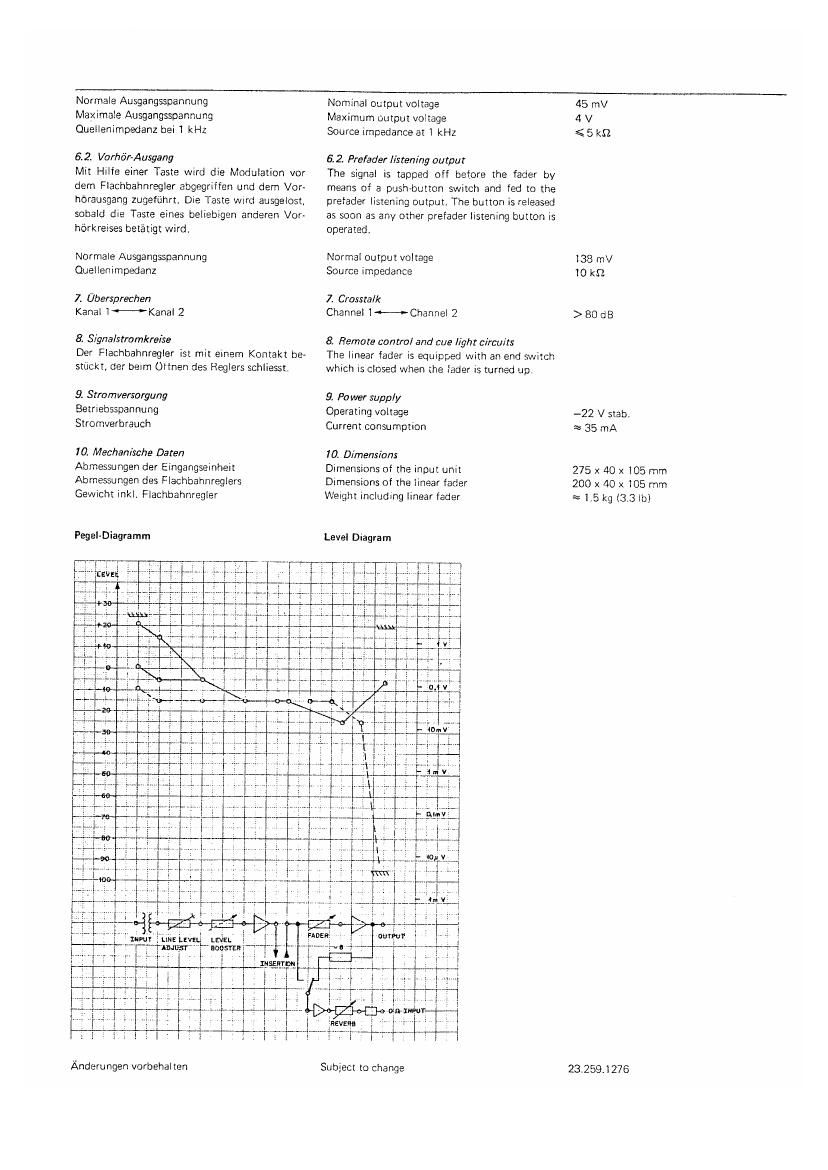

Studer 189 Quadro Service Manual 2

Page 1

Normale Ausgangsspannung
Maximale Ausgangsspannung
Quellenimpedanz bei 1 kHz

6.2. Vorht'ir-Ausgang

Mit Hilfe einer Taste wird die Modulation vor
dem Flachbahnregler abgegnlfen und darn Vor-
hérausgang zugefuhrtt Die Taste wird ausgelost.
sobald die Taste eines beliebigen anderen Vor»
hérkrelses betatigt wird.

Normale Ausgangsspannu n9
Ouel lenimpedanz

7. Ubersprechen
Kanal 1HKanal2

8. Signa/stramkreise
Der Flachbahnregler ist mit einem Kontakt be-
stiickt, der beim Offnen des Reglers schliesst.

9 Stromversoryuny
Betriebsspannung
Stromverbrauch

10. Mechanische Daren
Ahmessungen der Eingangseinheit
Abrnessungen des Flachbahnreglers
Gewicht inkl. Flachbahnregler

PegelADiagramm

'zuvtit mus
i

Anderu ngen vorbehal ten

Nominal output voltage
Maximum output voltage
Source impedance at 1 kHz

6.2. Frefader listening output

The signal is tapped off before the fader by
means of a push-button switch and fed to the
pretader listening output. The button is released
as soon as any other prefader listening button is
operated.

Normal output voltage
Source impedance

7. Crosstalk
Channel l<->Channel 2

8. Remote control and we light circuit:
The linear fader is equipped with an end switch
which is closed when the fader is turned up,

9. Power supply
Operating voltage
Current consumption

10. Dimensions
Dimensions of the input unit

Dimensions of the linear fader
Weight including linear fader

Level Diagram

Subject to change

45mV
4V
<5kfl

138 mV
10 k9

>80dB

-22 V stab.
z 35 mA

275 x 40 x105 mm
200 x 40 x105 mm
:15 kg (3.3 lb)

23.259.l276
