Studer 189 Quadro Service Manual 1
This is the 85 pages manual for Studer 189 Quadro Service Manual 1.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Studer 189 Quadro Service Manual 1 (Ocr-read)

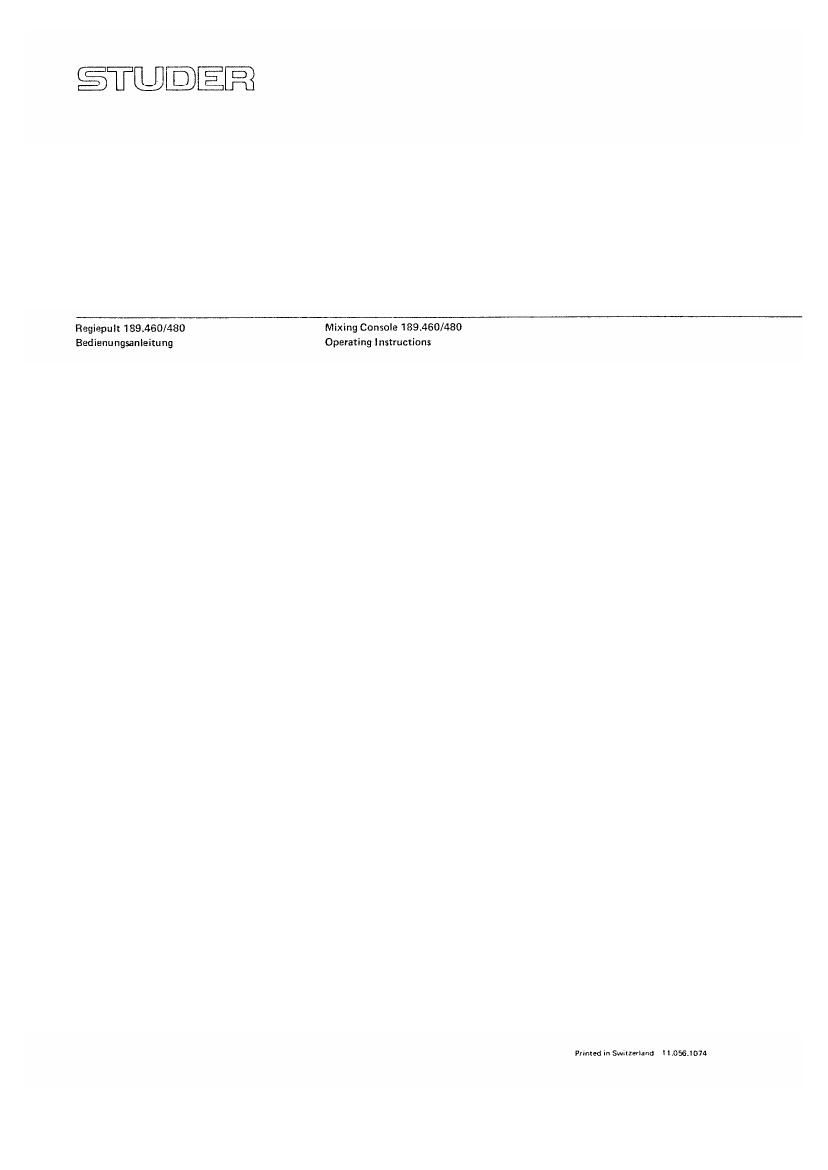

Page 1
STflDEEDEFS
Regiepult 189460/480 Mixing Console 189460/480
Bedienungsanleitung Operating Instructions
Primed in swnzevlana 11,056.10
Page 2
Inhallsverzeichnis Contents
1, Netzanschluss 4 1. AC Power Connection 4
2. Netzteile 4 2. Power Supplies 4
3. Erdung 5 3. Grounding 5
4, NF-Anschliisse 6 4. Audio Connections 6
5. NF~Schaltung 6 5. Audio Switching 6
5.1. Eingangskanale 6 5.1. input channels 6
5.2. Nachhall 10 5.2. Reverb 10
5.3. Summenkanal 13 53. Master channel 13
5.4. Einschlelfméglichkeiten, 14 5.4. Insertion facilities, 14
Aufholverstarker boost amplifier
5.5. Kontrollinstrumente 15 5.5. Level indicators 15
5.5. Abnoren, Coder-Decoder, 17 5.6. Monitoring, coder-decoder, 17
Mixer mixer
5.7. Foldback 23 57. Fold back 23
5.8. Studio Lautsprecher 23 5.8. Studio loudspeaker 23
5.9. Vorhéren 24 5.9. Pre-ladedistening 24
510. Kpmmando 24 5.10. Talk back 24
5.11. Tongenerator 25 5.11. Audio generator 25
6. Fernsteuerung und 26 6. Remote Control and 26
Signalisation Signalling System
6.1. Fernsteuerung Nachhallplatte 26 6.1. nemote control for reverb unit 26
6.2. Fernsteuerung Tonbandgerét 26 6.2. Remote control for tape recorders 26
6.3. Ruckmischung 29 6.3, Remix 29
6,4. Signalisation 29 - 6.4. Signalling system 29
7. Anlagen 30 7. Studio Installations 30
7.1, Zusammenschaltung eines 30 7.1. interconnecting the 30
Regiepultes mil dern console with an A80
Mehrkanaltonbandgerat A80 multichannel recorder
72. Zusammenschaltung mit 32 7.2, lnterconnecting the 32
DolbvGeréten console with Dolby units
8. Reparaturhinweise 33 8. Repair Suggestions 33
8.1. Auswechseln der Einschube 33 8.1. Replacing plug-in units 33
8.2. Fleparaturen an den 33 82. Repair to plug-in boards 33
Steckeinheiten
8.3. Masseverbindungen zwlschen 34 8.3. Ground connection between 34
Chassis und Modulatronsmasse chassis and audio ground
8.4. Masseverbindungen zwischen 34 84. Ground connection between 34
Modulations- und Signali-
sationsstromkreis
audio system and signalling
crrcurt
