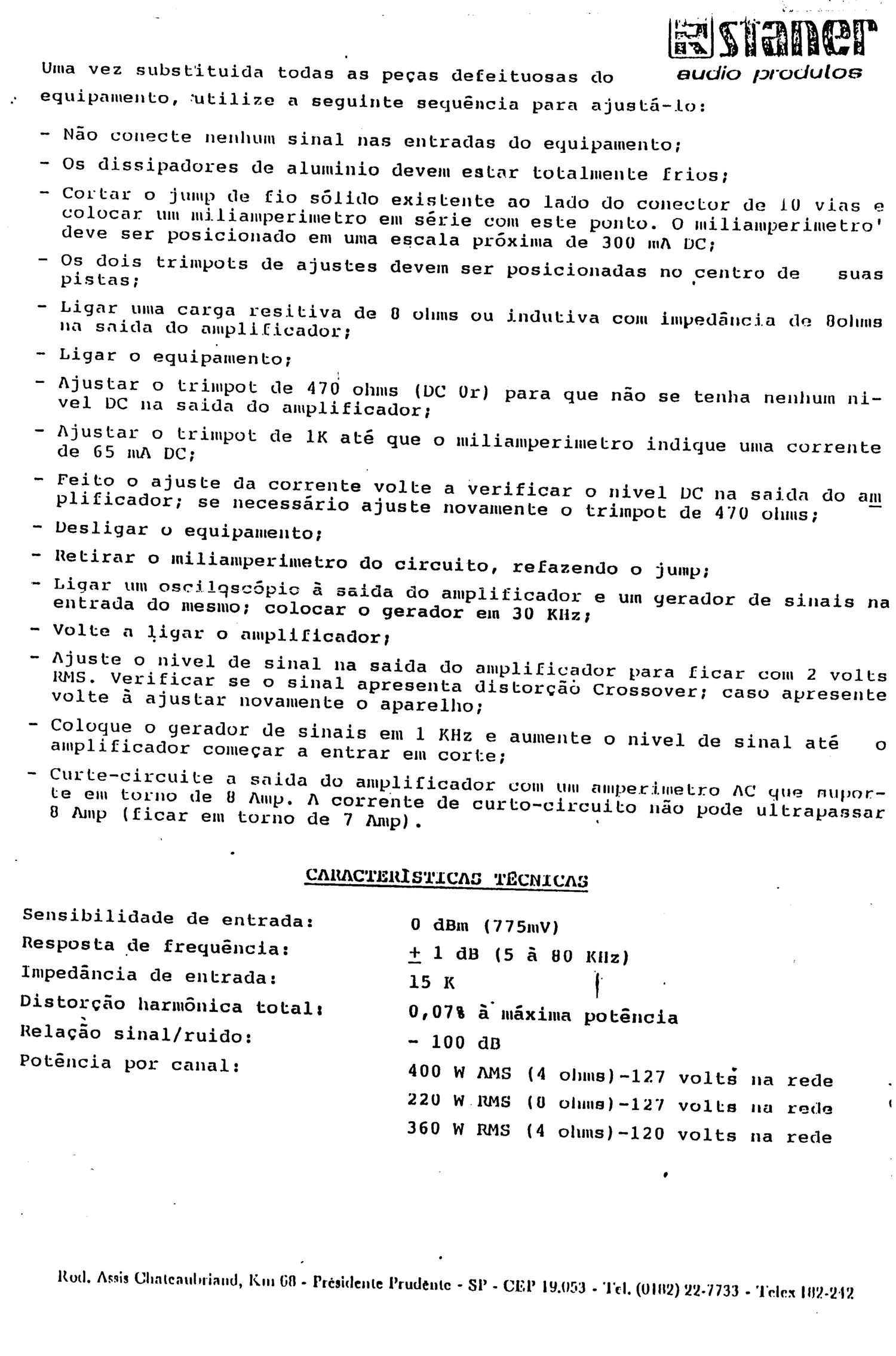

Uma vez substituida todas as pecas defeituosas do

° . ' mama»

audio produlOS

equipamento,futilize a seguinte sequéncia para ajustawlo:

N50 oonecte neuhum sinal nas entradas do equipamento;
Os dissipadores de aluminio devem estar totalmente frios:

Cortar 0 jump de fio sélido existente a0 lado do conectoy de iUOVLaS ?
colocar um miliamperimetro em serie com este ponto. O mlllamperlmetlo
deve ser posioionado em uma escala proxima de 300 mn DC;

Os dois trimpots de ajustes devem ser posicionadas no centro de suas

Ligar uma carga resitiva do 0 ohms ou indutiva com impedfiucia do Bohms
na snida do amplificador;

Ligar o equipamento;

Ajustar 0 trimpot de 476 ohms (DC 0r) para que n50 se tenha nenhum ni~
vel DC na saida do amplificador;

Ajustar o trimpot de 1K até que o miliamperimetro indique uma corrente
de 65 mA DC;

Feito o ajuste da corrente volte a Verificar o nivel DC na saida do aw
plificador; se necessério ajuste novamente o trimpot de 470 ohms;

Desligar o equipameuto;
Retirar o miliamperimetro do circuito, refazendo 0 jump;

Ligar um oscilqscépio a saada do amplificador e um gerador de sinais na
entrada do mesmo; colocar o gerador em 30 KHz;

Volte a ligar o amplifioador:

Ajuste o nivel de sinal na saida do amplificador para ficar com 2 volts
RMS. Verificar se 0 sinal apresenta distorcao Crossover; caso apresente
volte 5 ajustar novamente o aparelho;

Coloque o gerador de sinais em 1 KHz e aumente o nivel de sinal até o
amplificador comecar a entrar em corte;

Curte-circuite a saida do amplifioador com um amperimetro AC qua ampor-
to em torno de 8 Amp. A corrente de curto-oirouito n50 pode ultrapassar
8 Amp (ficar em torno de 7 Amp).

O

CARACTERISTICAS TECNICAS
M

Sensibilidade de entrada: 0 dBm (775mV)

Resposta de frequéncia: 'i 1 dB (5 a 80 KHz)

Impedéncia de entrada: 15 K

Distorcfio harmonica total: 0,07% 5 maxima poténcia

Relacéo sinal/ruido: - 100 dB

Poténcia por canal: 400 W AMS (4 ohmsl-127 volts na rede

220 WJIMS (0 ollms)-127 volts Ila redo
360 W RMS (4 ohms)~120 volts na rede
