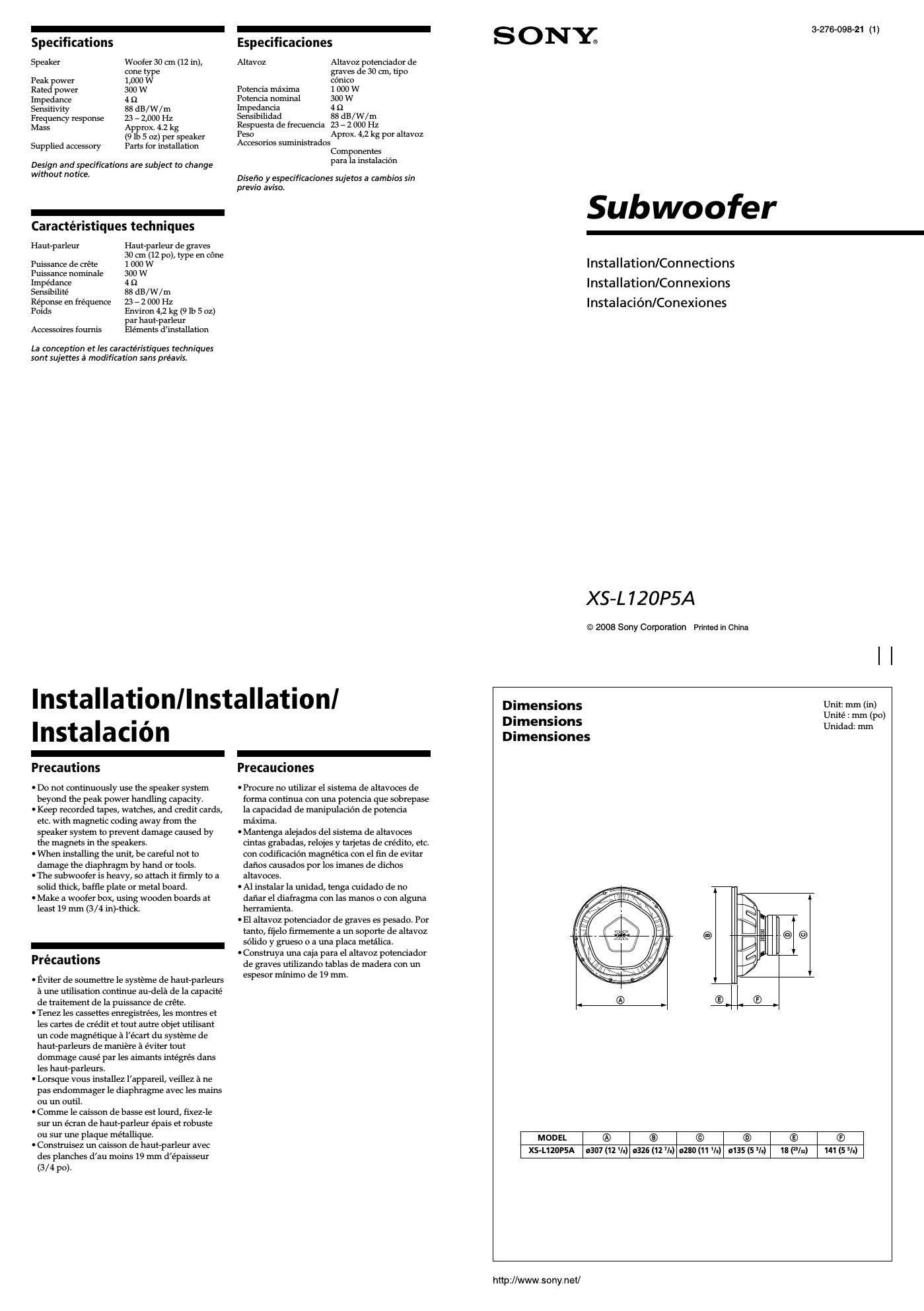

Page 1

-
Spec' ications

Speaker Woofer 30 cm (12 in),
cone type

Peak power 1,000 W

Rated power 300 W

Impedance 4 5!

Sensitivity 88 dB/W/m

Frequency response 23 » 2,000 Hz

Mass Approx. 4.2 kg

(9 lb 5 oz) per speaker

Supplied accessory Parts for installation

Design and specifications are subject to change
without notice.

-
Caractéristiques techniques

Haut-parleur Haut-parleur de graves

30 cm (12 po), type en cone

Puissance de créte 1 000 W

Puissance nominale 300 W

Impedance 4 £2

Sensibilité 88 dB/ W / m

Reponse en fréquence 23 r 2 000 Hz

Poids Environ 4,2 kg (9 lb 5 oz)

par haut-parleur
Accessoires fournis Elements dinstallation
La conception et les caractéristiques techniques
sont sujettes a modification sans pre'avis.

EspeCIflcaaones

Altavoz Altavoz potenciador de
graves de 30 cm, tipo
conico

Potencia maxima 1 000 W

Potencia nominal 300 W

lmpedancia 4 S2

Sensibilidad 88 dB/W /m

Respuesta de trecuencia 23 -- 2 000 Hz

Peso Aprox. 4,2 kg por altavoz

Accesorios suministrados
Componentes

para la instalacion

Diserio y especificaciones sujetos a cambios sin
previo aviso.

Installation/lnstallationl

lnstalacién

Precautions

I Do not continuously use the speaker system
beyond the peak power handling capacity.

I Keep recorded tapes, watches, and credit cards,
etc. with magnetic coding away from the
speaker system to prevent damage caused by
the magnets in the speakers.

I When installing the unit, be careful not to
damage the diaphragm by hand or tools.

I The subwooter is heavy, so attach it firmly to a
solid thick, baffle plate or metal board.

I Make a woofer box, using wooden boards at
least 19 mm (3/4 in)ethick.

-
Precautions

I Eviter de soumettre le systeme de hauteparleurs
a u.ne utilisation continue auedela de la capacité
de traitement de la puissance de Crete.

I Tenez les cassettes enregistrées, les montres et
les cartes de cre'dit et tout autre objet utilisant
un code magnétique a le'cart du systeme de
hauteparleurs de maniere a éviter tout
dommage cause par les aimants intégrés dans
les hauteparleurs.

I Lorsque vous installez lappareil, veillez a ne
pas endommager le diaphragme avec les mains
ou un until.

I Comme le caisson de basse est lourd, tixez7le
sur un écran de hautsparleur épais et robuste
ou sur une plaque me'tallique.

I Construisez un caisson de hauteparleur avec
des planches dau moins 19 mm d'e'paisseur
(3/ 4 p0).

Precauciones

I Procure no utilizar el sistema de altavoces de
ttvrma continua con una potencia que sobrepase
la capacidad de manipulacitm de potencia
maxima.

I Mantenga alejados del sistema de altavoces
cintas grabadas, relujes y tarjetas de cre'dito, etc.
con codificacion magnética con el fin de evitar
dafios causados por los imanes de dichos
altavoces.

I Al instalar la unidad, tenga cuidado de no
dafiar e1 diatragma con las manos 0 con alguna
herramienta.

I El altavoz potenciador de graves es pesado. For
tanto, tijelo firmemente a u.n soporte de altavoz
solido y grueso o a una placa metalica.

I Construya una caja para el altavoz potenciador
de graves utilizando tablas de madera con un
espesor minimo de 19 mm.

SONXC,

Subwoofer

Installation/Connections

Installation/Connexions

Instalacién/Conexiones

XS-L 120P5A

© 2008 Sony Corporation Primed in China

3-276-098-21 (1)

Dimensions
Dimen ns
Dimensiones

Unit: mm (in)
Unite : mm (po)
Unidad: mm

g @ ©
© (9
MODEL ® © © (9 ®
XS-L120P5A a307(12'/.) aazanzu.) azao(11'/.) u135(53/.) 1803/11) 141 (55/1)

http://www.sony.net/

Page 2

Example/Exemple/Ejemplo

Parts list/Liste des piéces/Lista de componentes

as X 35
(x 10)

X2 x2

Unit: mm (in)
Unité : mm (pt!)
Unidad: mm

a 281 (11 V.)

Speaker cord

(not supplied)

Fil de haut-parleur
(non fourni)

Cable de altavoz
(no suministrada)

Unit: mm (

Crimping plier (not supplied)
Pince a sertir (non fournie)
Grimpadora (no suministrada)

Ln) 3
Unité : mm (pry)

Speaker cord (not supplied)
Fil de haut-parleur (non fourni)
Cable de altavoz (no suministrada)

Connectians/ConnexionsIConexiones

Car audio
Autoradio

Sistema de audio de automévil

XS-L120P5A

Subwoofer
Caisson de basse
Altavoz potenciador de graves

Electronic crossover network
Circuit séparateur de lréquences
Red electrénica divisora de
frecuencias

Power amplifier
Amplificateur de puissance
Amplificador de potencia

S

_ Left
Power ampllfier
A I'f' t d _ Gauche
mpl Ica eur e pulssance Izquierdo

Amplificador de potencia

1

EE

Speaker system Right
Systéme de haut-parleurs Droit
Sistema de altavoces Derecho
